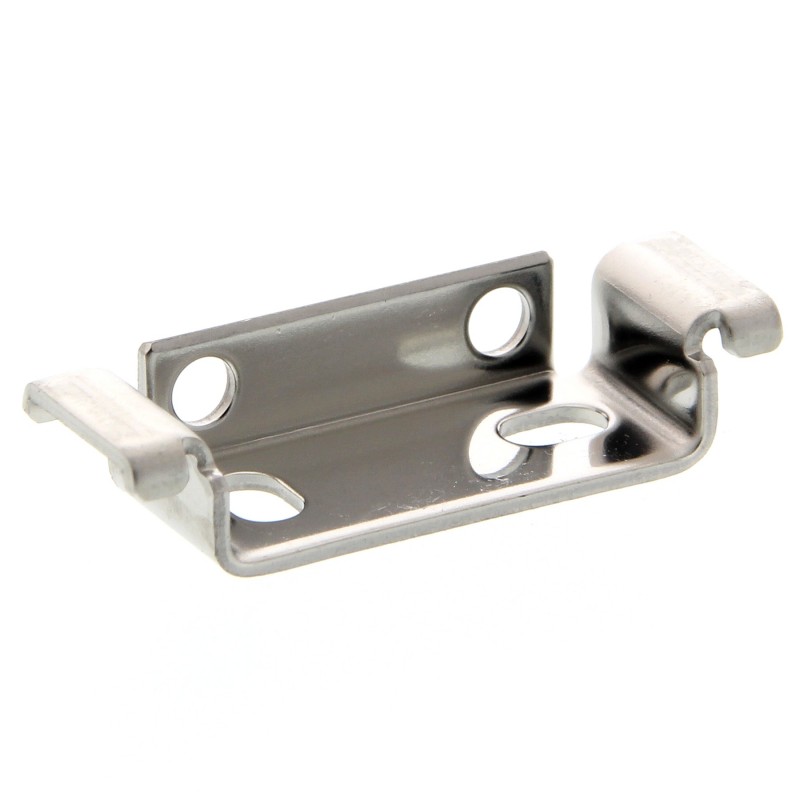

E39-L148 E39 2237G E39L148 OMRON Support de montage pour E3X-NA-V

Amplificateur à affichage numérique pour fibres optiques
E3X-DA-N
L'amplificateur pour fibres optiques ultime pour la convivialité
et les performances
UL991*
* Homologué UL, y compris essais et évaluations selon UL991 • Norme applicable : UL3121-1 • Normes pour des essais et évaluations complémentaires d’applications : UL991, SEMI S2-0200
Caractèristiques
La réduction du câblage d'alimentation est synonyme
Le super-affichage numérique utilise le circuit
de gain de place. La nouvelle structure simplifie la
APC (Auto Power Control)
Pionnier de l’industrie
maintenance.
Le modèle à connecteur économisant le câblage fournit l’alimentation à des connecteurs esclaves à conducteur unique par l’intermédiaire d’un connecteur maître à trois conducteurs. Les trois avantages suivants sont devenus possibles.
1. Simplification du câblage.
2. Les connecteurs relais ne sont pas nécessaires : l’espace disponible est donc utilisé plus efficacement et les coûts sont réduits.
3. Simplification de la gestion des pièces de rechange car il n’y a pas de différentiation entre maître et esclave dans la section amplificateur.
Nouvelle conception de connecteur
L’intensité des LED utilisées dans le capteur est susceptible de se dégrader avec le temps et la détection peut alors devenir instable. Grâce au circuit APC (contrôle automatique de la puissance) utilisé pour la première fois dans un détecteur à fibres, la série E3X-DA-N ne présente pas de variations de valeur numérique, réalisant une détection très sensible.
Cette caractéristique rend le E3X-DA-N idéal pour des applications nécessitant un niveau de sensibilité élevé comme la détection de cristal.
Niveau incident
3 000
Amplificateurs
Il est possible de connecter jusqu'à
16 amplificateurs ensemble.
numériques pour fibres conventionnels
Seuil
La détection devient instable
Temps
Niveau incident
3 000
Connecteur maître
Commu- nications optiques
Broche d'alimentation
Connecteur esclave
Série E3X-DA-N
Seuil
Détection stable
Temps
E3X-DA-N
A-1
