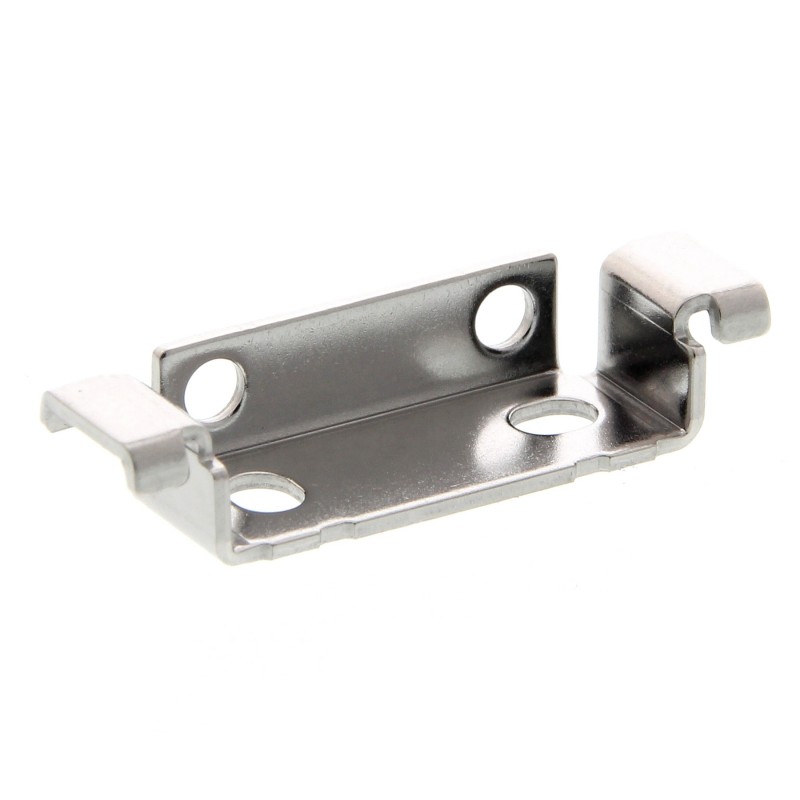

E39-L143 E3X 1088F E39L143 OMRON Support de montage pour E3X-NA/DA-N/S

Détecteur de proximité inductif pour positionnement haute précision
E2C-EDA
• Résolution de 1 µm.
• Apprentissage de la distance haute précision.
Informations pour la commande
Capteurs
Têtes de capteur
Type Apparence Portée Précision de répétition Modèle
Blindé 3 dia. × 18 mm
0,6 mm
1 μm E2C-EDR6-F (voir remarque 2)
Cylindrique
5,4 dia. × 18 mm
1 mm
1 μm E2C-ED01-@ (voir remarques 1, 2 et 3)
8 dia. × 22 mm 2 μm E2C-ED02-@ (voir remarques 1, 2 et 3)
2 mm
Vis
M10 × 22 mm 2 μm E2C-EM02-@ (voir remarques 1, 2 et 3)
2 mm
Plat
30 × 14× 4,8 mm 2 μm E2C-EV05-@ (voir remarques 1, 2 et 3)
5 mm
Non blindé M18 × 46,3 mm 5 μm E2C-EM07M-@ (voir remarques 1, 2 et 3)
Vis
7 mm
Thermorésis- tant
Vis
M12 × 22 mm 2 μm E2C-EM02H (voir remarque 2)
2 mm
Remarque 1. Un tube de protection en spirale est fourni avec les modèles comportant le suffixe -S (exemple : E2C-ED01-S).
2. Deux longueurs de câble sont disponibles (3 dia. : sectionnement à volonté modèle thermorésistant : longueur standard uniquement). Longueur totale du modèle à longueur standard : 2,5 m longueur entre la tête de capteur et le préamplificateur : 2 m (exemple : E2C-ED01) Longueur totale du modèle à sectionnement à volonté : 3,5 m longueur entre la tête de capteur et le préamplificateur : 0,5 m pour les modèles comportant le suffixe -F (exemple : E2C-ED01F).
3. Les modèles comportant le suffixe -S fournis avec un tube de protection à spirale et les modèles à sectionnement à volonté (suffixe -F)
sont fabriqués à la demande.
E2C-EDA
D-83
