Codeur rotatif absolu
E6F-A
Construction résistante permettant une détection ultra-précise dans le temps pour le fonctionnement automatique des machines
• Arbre plus robuste et plus durable (120 N dans
la direction radiale et 50 N dans la direction axiale)
que les codeurs E6F précédents.
• Construction étanche aux gouttes conforme
aux normes IP64F.
• Modèles haute résolution (1 024 impulsions / tour max.).
• Réponse plus rapide pour les applications de com- mande à grande vitesse (code Gray : 20 kHz).
• Résistance aux chocs renforcée par un disque métallique. Breveté
Informations pour la commande
Codeurs
Tension
d’alimentation Type de sortie Code de sortie
NPN collecteur ouvert
Résolution
(impulsions / tour)
Méthode
de connexion Référence
Pré-câblé E6F-AB5C
12 à 24 Vc.c.
PNP collecteur ouvert
BCD 360
Avec connecteur E6F-AB5C-C
Pré-câblé E6F-AB5B
Code Gray 256, 360, 720, 1 024 Pré-câblé E6F-AG5B
Remarque : 1 . Pour passer une commande, ajouter la résolution (impulsions / tour, P / R) à la fin de la référence. Par exemple, E6F-AG5B 256 P / R.
2 . E6F-AB5C-C pour la connexion d'un positionneur rotatif.
Accessoires (à commander séparément)
Référence Remarques
E69-C10B Fourni avec les modèles précâblés
Coupleur
E69-C610B Diamètre terminal différent

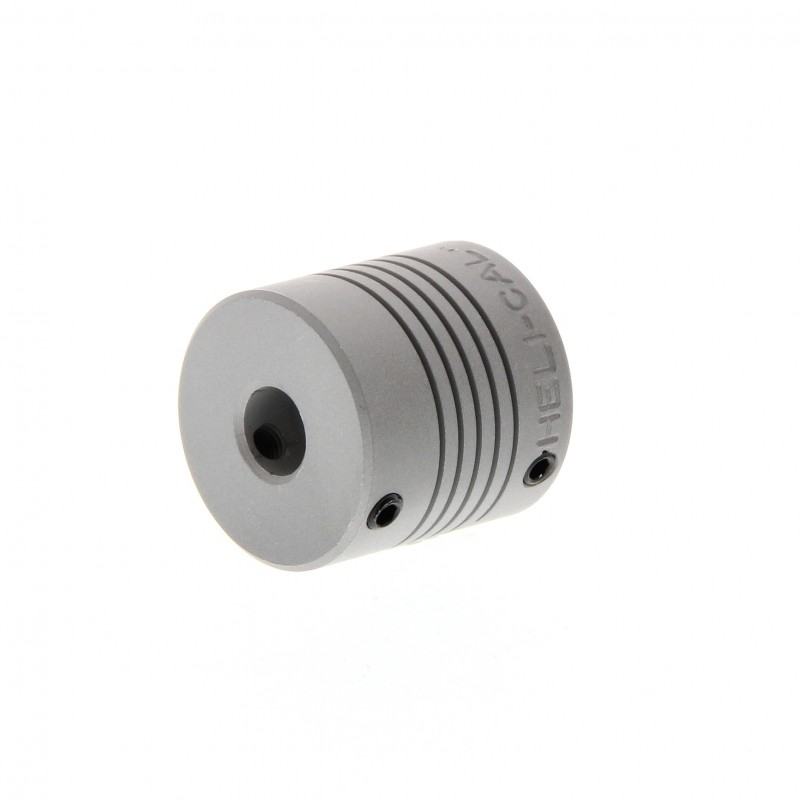

E69-C10M Construction métallique
Etrier de fixation E69-2 Fourni avec le produit (3 par emballage) Modèles standard : 5 et 10 m.
Câble de rallonge E69-DF5
Modèles de 15, 20 et 98 m également disponibles.
E6F-A
E-13
