OBO BETTERMANNVBS Systèmes de raccordement et de fixation - OBO BETTERMANNVBS BOÎTES DE JONCTION - OBO BETTERMANNHV 60 2003442 OBO BETTERMANN Boîte de jonction / mécanismes, mur creux, Ø68mm, H61mm, orange, Polypropylène,..

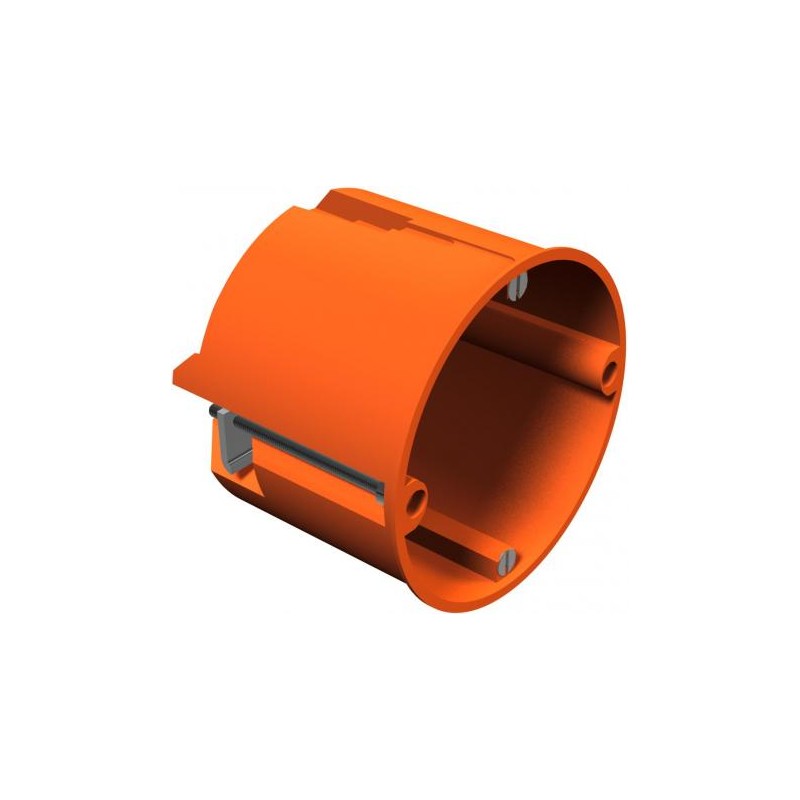

OBO BETTERMANN HV 60 2003442 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

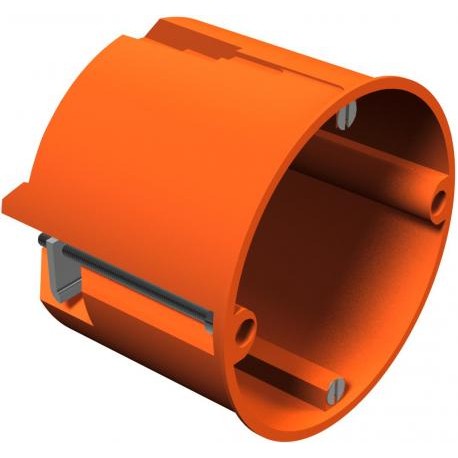

HV 60 2003442 OBO BETTERMANN Boîte de jonction / mécanismes, mur creux, Ø68mm, H61mm, orange, Polypropylène,..

Référence: HV 60

Code: 2003442

Fabricant: OBO BETTERMANN

Description:

Boîte de jonction / mécanismes, mur creux, Ø68mm, H61mm, orange, Polypropylène, PP
Boîte/mécanismes de connexion HV 60, paroi creuse Ø68mm, H61mm polypropylène, PP,
Mécanisme ou boîte de connexion pour parois creuses... Mécanisme/boîte de connexion pour murs creux. Dimensions selon la norme DIN 49073-1, pour une épaisseur de plaque comprise entre 7 et 35 mm. Distance de combinaison standard de 71 mm, possibilité de câblage entre boîtes à l’aide de connecteurs de connexion. Avec des combinaisons entre boîtes de mécanisme et boîtes de jonction de mécanisme, les boîtes de mécanisme peuvent également être utilisées comme boîtes de jonction selon la norme VDE 0606-1 avec fixation à double vis et couvercle vissé, degré de protection IP30. Les normes IEC 60670-1, IEC 60670-22 et DIN 49073-1.

Catégories:

  • Raccordement (résidentiel & tertiaire) > Boîte d'appareillage encastré
  • OBO BETTERMANN > VBS Systèmes de raccordement et de fixation - OBO BETTERMANN > VBS boîtes de jonction - OBO BETTERMANN

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OBO BETTERMANN

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Cavité d'accessoire/connexion socket. Dimensions DIN 49073-1, pour une épaisseur de plaque 7-35 mm. Combinaison Standard de l'espacement de 71 mm, l'option pour l'continue de câblage à l'aide de support de connexion pour les combinaisons entre les accessoires de douilles et accessoires douilles de jonction, 8 break-out des ouvertures pour les câbles NYM, des câbles de données et les tuyaux de Ø 20 mm, accessoire sockets peut également être utilisé comme connexion des prises VDE 0606-1 avec double boulons de fixation et couvercle à vis, indice de protection IP20.

ETIM for 2003442 Raccordement (résidentiel & tertiaire) (EC002601)

Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueMur creux
Nom de la caractéristiqueForme (EF000051)
Valeur de la caractéristiqueRond
Nom de la caractéristiqueType de construction (EF000767)
Valeur de la caractéristiqueBoîte de jonction/raccordement d'appareils
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueSimple
Nom de la caractéristiqueGarnissage (EF000557)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueDiamètre (EF000551)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueProfondeur (EF005457)
Valeur de la caractéristique61 mm
Nom de la caractéristiquePour le nombre d'inserts d'appareil (EF004702)
Valeur de la caractéristique1
Nom de la caractéristiqueFixation des appareils (EF004508)
Valeur de la caractéristiqueVisser
Nom de la caractéristiqueAvec vis (EF005066)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTraversée de boîtier par une ouverture défonçable (EF009763)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTraversée de boîtier par une membrane d'étanchéité (EF009206)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTraversée de boîtier par une tubulure (EF009207)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTraversée de boîtier par une tubulure (EF009208)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePour diamètre du tube (EF005496)
Valeur de la caractéristique20 mm
Nom de la caractéristiqueEntrée de l'arrière (EF005604)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre d'entrées (EF003593)
Valeur de la caractéristique8
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueOrange
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
Nom de la caractéristiqueFixation du couvercle (EF004586)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMaintien de fonction (EF001613)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAvec blindage (EF005032)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur max. (EF004969)
Valeur de la caractéristique2.5 mm²
Nom de la caractéristiqueTubulure (EF008076)
Valeur de la caractéristiqueSans

FICHE TECHNIQUE - PDF

Titre
Taille
Type
HV 60 2003442 OBO BETTERMANN Boîte de jonction / mécanismes, mur creux, Ø68mm, H61mm, orange, Polypropy
59 Kbytes
PDF CATALOGUE CONNECTION AND ROUTING SYSTEMS OBO EN
31 Mbytes
PDF CATALOGUE FASTENING MATERIALS OBO EN
18 Mbytes
