OBO BETTERMANNSystèmes de tuyauterie par le sol UFS - OBO BETTERMANNUFS AUTRES - OBO BETTERMANNUGD 350-3 4 7410104 OBO BETTERMANN Box conj.portamec., 350-3 pour GES4, 510x467x70, bande galvanisée, DIN EN..

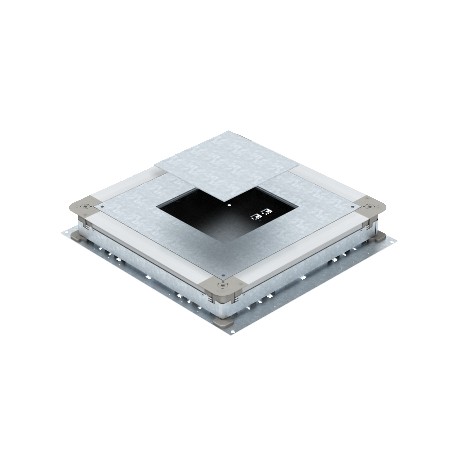

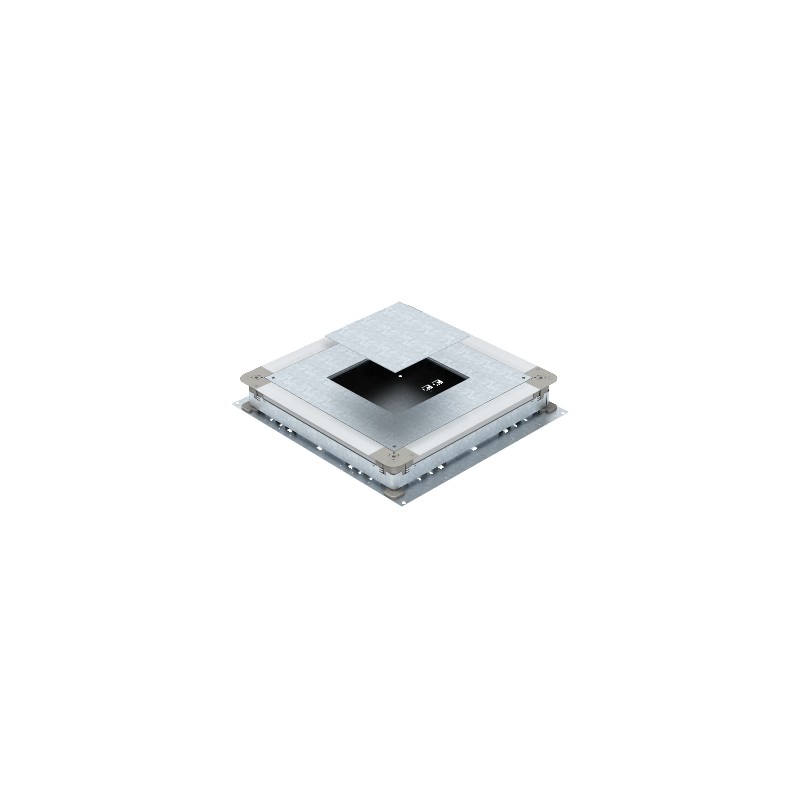

OBO BETTERMANN UGD 350-3 4 7410104 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

UGD 350-3 4 7410104 OBO BETTERMANN Box conj.portamec., 350-3 pour GES4, 510x467x70, bande galvanisée, DIN EN..

Référence: UGD 350-3 4

Code: 7410104

Fabricant: OBO BETTERMANN

Description:

Box conj.portamec., 350-3 pour GES4, 510x467x70, bande galvanisée, DIN EN 10147, Acier, St
Boîte pour conj.portamec. UGD 350-3 4 350-3 pour GES4 510x467x70 Acier, St, bande galvanisée, DIN EN 10346
UGD350-3 GES 4 pour les unités de montage carré, hauteur de chaussée 70-125 mm. Prises sous le sol pour les canaux sous le plancher avec parois latérales en tôle d’acier. Pour les unités de montage de la taille nominale sélectionnée. Il peut être nivelé en continu à la hauteur du revêtement (un nivellement rapide est possible) et le revêtement peut être monté à fleur du bord relevable. Avec la possibilité d’un découplage acoustique après l’assemblage du sol et de l’application de charges lourdes avec des accessoires supplémentaires.

Catégories:

  • Systèmes enterrés > Boîtier de raccordement de sol encastré
  • OBO BETTERMANN > Systèmes de tuyauterie par le sol UFS - OBO BETTERMANN > UFS Autres - OBO BETTERMANN

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OBO BETTERMANN

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Chauffage par le sol de la boîte de direct pour l'installation de l'appareil installation des unités de montage couvercle et le couvercle d'obturation plaque de la table-couverts par le sol, systèmes d'installation.

ETIM for 7410104 Systèmes enterrés (EC000893)

Nom de la caractéristiqueDimension nominale (EF000132)
Valeur de la caractéristique350 mm
Nom de la caractéristiqueHauteur min. de la chape de béton (EF007935)
Valeur de la caractéristique70 mm
Nom de la caractéristiquePlage de nivellement (EF005136)
Valeur de la caractéristique70 mm
Nom de la caractéristiqueAdapté à un canal noyé recouvert d'une chape (EF005792)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un canal noyé ras-le-sol fermé (EF006408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur de canal (EF005459)
Valeur de la caractéristique28 mm
Nom de la caractéristiqueLargeur de canal (EF007884)
Valeur de la caractéristique190 mm
Nom de la caractéristiqueOuverture d'encastrement du boîtier sur-sol (EF004641)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueOuverture d'encastrement de l'unité d'encastrement (EF007738)
Valeur de la caractéristiqueCarré
Nom de la caractéristiqueMatériau de la paroi latérale (EF008133)
Valeur de la caractéristiqueAcier
Nom de la caractéristiquePossibilité d'intégration de joints (EF004594)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePossibilité de découplage de la partie supérieure et de la partie inférieure (EF007745)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePlancher (EF004544)
Valeur de la caractéristiqueOui

FICHE TECHNIQUE - PDF

Titre
Taille
Type
UGD 350-3 4 7410104 OBO BETTERMANN Box conj.portamec., 350-3 pour GES4, 510x467x70, bande galvanisée, DIN
54 Kbytes
PDF CATALOGUE FLOOR INSTALLATION SYSTEMS AND UNDERFLOOR APPLICATIONS OBO EN
42 Mbytes
