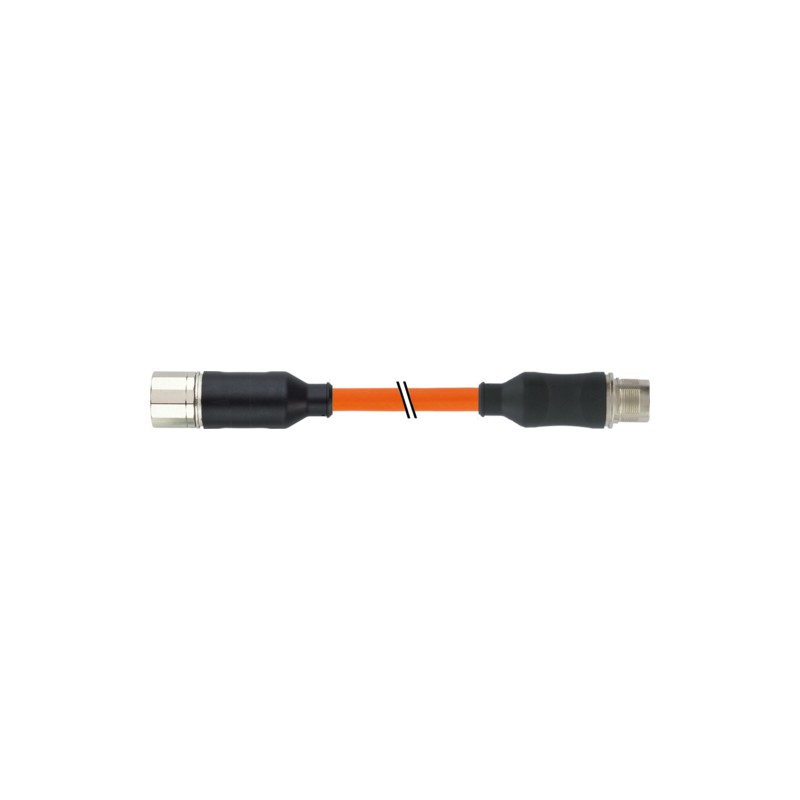

7000-PS101-8331500 MURRELEKTRONIK M23 SERVO CABLE Spécification: 6FX8002-5DA15-1BF0
7000-PS101-8331500
MURRELEKTRONIK
M23 SERVO CABLE Spécification: 6FX8002-5DA15-1BF0
M23-Servoleitung
Connecteurs avec câble
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRELEKTRONIK
Les plus vendus
▲En savoir plus
▲Câble d'alimentation avec des fils de frein pour SINAMICS S120 et moteurs avec connexion M23 et frein de maintien
Femelle droit – mâle droit
M23 – M23, 6 pôles
blindé
sans gaines de câble
Longueurs de câble différentes livrables sur demande.
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
| Forme | PS101 |
|---|
| Tension de service | 600 V AC/DC (PIN 1/2/3/6); 250 V AC/DC (PIN 4/5) |
|---|---|
| Tension de choc assignée | 4 kV (PIN 1/2/3/6); 2 kV (PIN 4/5) |
| Courant de service par contact | Fils de puissance : 12 A (1.5 mm²), 15 A (2.5 mm²) ; fils de frein : 5 A (1.5 mm²) |
| Groupe de matériaux isolants | IEC 60664-1, category I |
| Verrouillage des emplacements | Filetage (M23×1 mm) couple de serrage recommandé 2.0 Nm, autobloquant |
| Degré de protection | IP65 et IP67 lorsque état enfiché et vissé (EN 60529) |
| Matériau | PUR |
| Matériau verrouillage | Laiton, nickeIé |
| convient pour gaine striée (Ø intérieur) | 16 mm; 23 mm |
| Raccord presse-étoupe | M23 (SW27) |
| Degré de pollution | 3 |
|---|---|
| Plage de température | -25...+85 °C, suivant le câble raccordé |
| No./section des conducteurs | (4G2.5 + (2× 1.5)C)-C |
|---|---|
| Isolation des conducteurs | TPM (no num, ve-ja) |
| Chaînes porte-câbles | 10 Mio. |
| Ø extérieur | 13.4 mm ±5% |
| Identification du câble | 833 |
| Numéro de câble | 833 |
| Homologation (câble) | cURus (AWM-Style 21223/10492) |
| Matériel (fils) | Cordon Cu, nu |
| Résistance (conducteur) | max. 13.3 Ω/km (1.5 mm²), max. 7.98 Ω/km (2.5 mm²); (20 °C) |
| Ø des fils individuels (conducteur) | 0.15 mm |
| Section (conducteur) | (4G2.5 + (2× 1.5)C)-C |
| Matériau (isolation des fils) | PP |
| Ø de conducteur avec isolation | 2.4 ±5% (1.5 mm²); 3.1 ±5% (2.5 mm²) |
| Couleur de fil/numérotation | no, bla (1.5 mm²); no, ve-ja longitudinalement (2.5 mm²) |
| Blindage | oui |
| Blindage (type) | Copper braid |
| optical shield cover | min. 85% |
| Matériel (gaine) | PUR |
| Ø extérieur (gaine) | 13.4 mm ±5% |
| Couleur (gaine) | orange |
| Couleur de gaine | orange |
| Résistance thermique | flame retardant UL 1581 VW1 / CSA FT1 |
| Tension nominale | 600/1000 V AC |
| Tension d'essai | 4.0 kV |
| Plage de températures (fixe) | -50...+80 °C |
| Plage de températures (fixe) | -50...+80 °C |
| Plage de températures (mobile) | -35...+70 °C |
| Plage de températures (mobile) | -35...+70 °C |
| Rayon de flexion (fixe) | 4× Ø ext. |
| Rayon de flexion (en mouvement) | 7.5× Ø ext. |
| Rayon de flexion (en mouvement) | 7.5× Ø ext. |
| Nombre cycles de flexion (chaînes porte-câbles) | max. 10 Mio. (25 °C) |
| Contrainte due à la torsion | ±30°/m |
| Matériel (gaine) | PUR (UL/CSA) (=MC800+) |
| Product article number of manufacturer | 7000-PS101-8331500 |
|---|---|
| Longueur du câble | 15 m |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE MURRELEKTRONIK FR.pdf | 35 Mbytes |
|
| 7000-PS101-8331500 7000-PS101-8331500 FR_7000-PS101-8331500.pdf | 75 Kbytes |
|
| Télécharger le catalogue général |
|
