MURRELEKTRONIKConnecteurs avec câble7000-12421-6141500 MURRELEKTRONIK ULED Femelle M12 90°

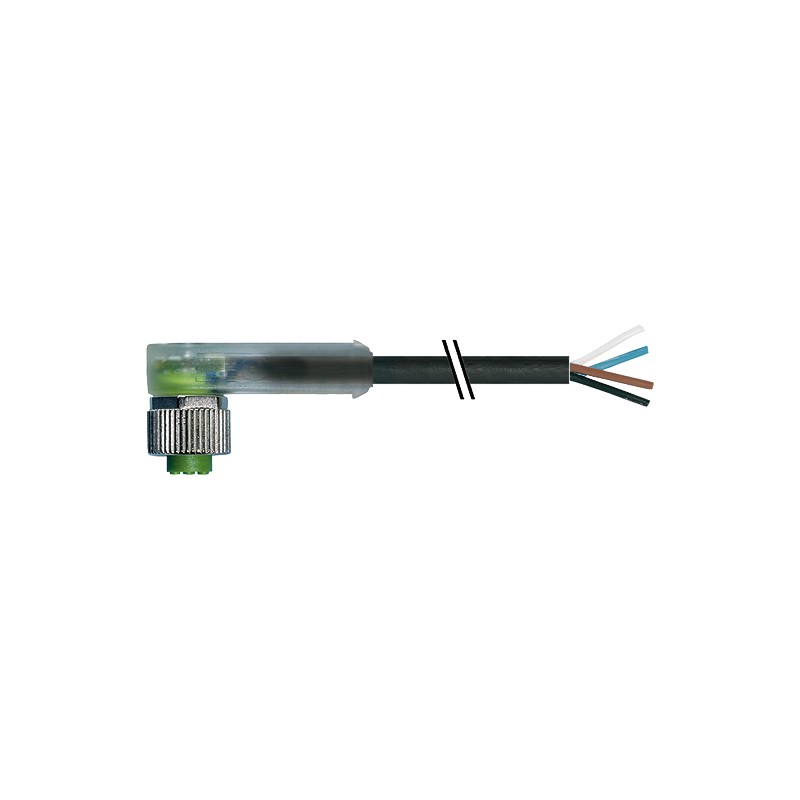

MURRELEKTRONIK 7000-12421-6141500 7000-12421-6141500 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

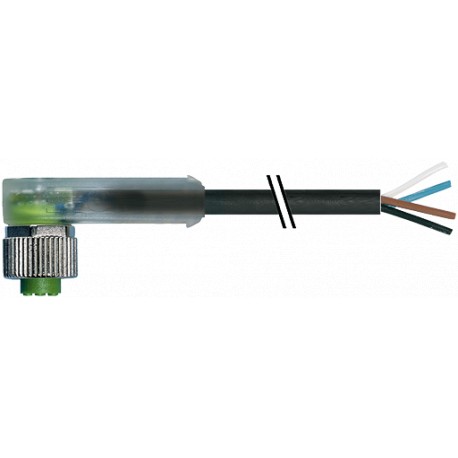

7000-12421-6141500 MURRELEKTRONIK ULED Femelle M12 90°

Référence: 7000-12421-6141500

Fabricant: MURRELEKTRONIK

Description:

ULED Femelle M12 90°
Femelle M12 à 90° A-cod. avec câble LEDPVC 4x0,34 bk UL/CSA 15m

Catégories:

  • MURRELEKTRONIK > Connecteurs avec câble

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRELEKTRONIK

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 27,01 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 1 semaine.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Femelle 90°
M12, 4 pôles
3× LED (PNP)
N° de réf. 7005 - M12 Lite - (vis moletée en plastique) sur demande
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Longueurs de câble différentes livrables sur demande.
Forme
Forme12421
Caractéristiques techniques
Tension de service24 V DC ±25%
Tension de service (listé UL)max. 30 V DC
Courant de service par contactmax. 4 A
Tension de choc assignée0.8 kV
Groupe de matériaux isolantsIEC 60664-1, category I
CodageCodage A
Indicateur à LEDLED (vert): Puissance / LED (jaune): (S1) / LED (blanc): signal (S2)
Verrouillage des emplacementsFiletage (M12×1 mm) couple de serrage recommandé 0.6 Nm, autobloquant
Raccord presse-étoupeM12 (SW13)
Degré de protectionIP65, IP66K, IP67 lorsqu'enfiché et vissé (EN 60529)
Matériau verrouillageZinc moulé sous pression, nickeIé mat
MatériauPUR
convient pour gaine striée (Ø intérieur)10 mm
Caractéristiques générales
NormesDIN EN 61076-2-101 (M12)
Degré de pollution3
Plage de température-25...+85 °C, suivant le câble raccordé
Câbles
No./section des conducteurs4× 0.34 mm²
Isolation des conducteursPVC (br, bla, ble, no)
Matériel (gaine)PVC (UL/CSA)
Ø extérieur5.0 mm ±5%
Rayon de flexion (en mouvement)10× Ø ext.
Plage de températures (fixe)-30...+80 °C
Plage de températures (mobile)-5...+80 °C
Identification du câble614
Type de câble1 (PVC)
Homologation (câble)UL (AWM-Style 2464/1731), CSA
Poids de câble [G/m]40,70
Matériel (fils)Cordon Cu, nu
Résistance (conducteur)max. 60 Ω/km (20 °C)
Ø des fils individuels (conducteur)0.15 mm
Structure (conducteur)19× 0.15 mm (fil multibrins classe 5)
Section (conducteur)4× 0.34 mm²
AWGsimilaire à AWG 22
Matériau (isolation des fils)PVC
Propriétés du matériau (isolation des fils)sans CFC, cadmium, silicone et plomb
Dureté Shore (isolation des fils)45 ±5 D
Ø de conducteur avec isolation1.25 mm ±5%
Couleur de fil/numérotationbr, no, ble, bla
Groupe de fils toronnés4 fils toronnés
Blindagenon
Matériel (gaine)PVC
Propriétés du matériau (gaine)sans CFC, cadmium, silicone et plomb
Dureté Shore (gaine)85 ±5 A
Ø extérieur (gaine)5.0 mm ±5%
Couleur (gaine)noir
Résistance chimiqueBonne résistance à l'huile, à l'essence et aux produits chimiques
Tension nominaleUL 300 V AC
Tension d'essai2000 V AC
Courant admissibleselon DIN VDE 0298-4
Plage de températures (fixe)-30...+80 °C
Plage de températures (mobile)-5...+80 °C
Rayon de flexion (fixe)5× Ø ext.
Rayon de flexion (en mouvement)10× Ø ext.
Couleur de gainenoir
données commerciales
EAN4048879202756
eClass27279218
Numéro du tarif douanier85444290
pays d'origineDE
Unité de conditionnement1
* uniquement les produits avec câble homologué UL/CSA
