MURRELEKTRONIKSystèmes de bus56765 MURRELEKTRONIK Cube67+ Module d'extension

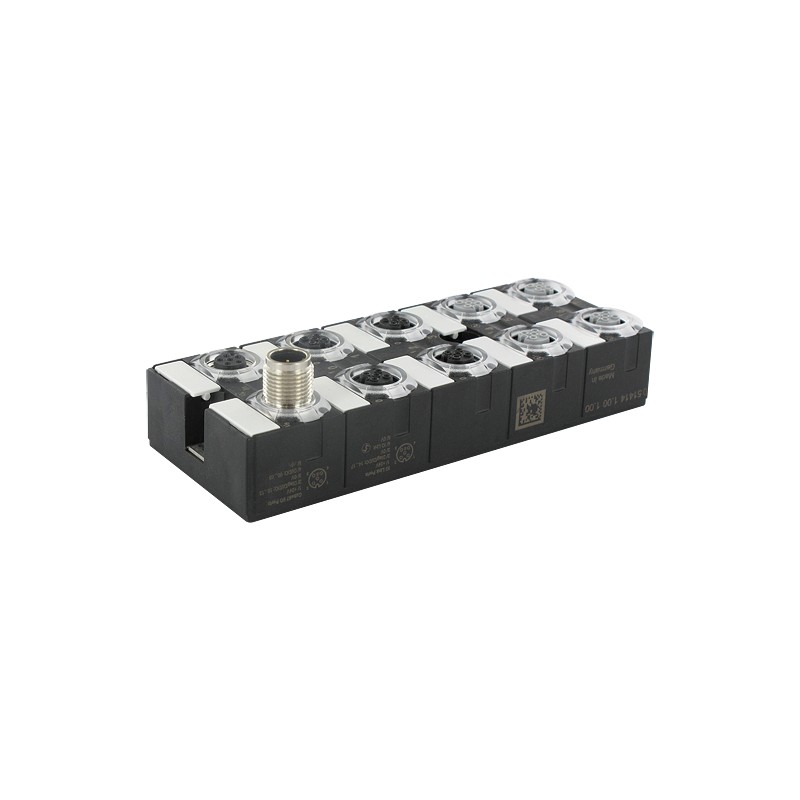

MURRELEKTRONIK 56765 56765 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

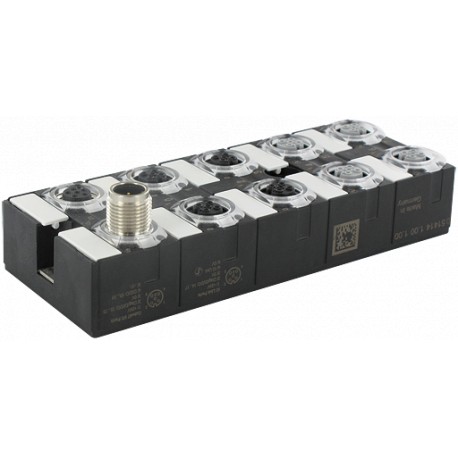

56765 MURRELEKTRONIK Cube67+ Module d'extension

Référence: 56765

Fabricant: MURRELEKTRONIK

Description:

Cube67+ - Module d'extension

Catégories:

  • MURRELEKTRONIK > Systèmes de bus

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRELEKTRONIK

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 810,94 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-4 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

12 canaux configurables + 4 canaux IO-Link Master
No.d'art.: 56765
Produit alternatif: Comparaison produit
Module d’extension
DIO12/IOL4 - (E) 8×M12
IO-Link Master V1.0
Entrées/sorties logiques (multifonctions)
Vous trouverez des câbles de raccordement dans l'Online-Shop à la rubrique « Technique de raccordement ». Boîtier entièrement résiné. Cube67+ Les modules peuvent seulement être utilisés en combinaison avec les têtes de station Cube67+, EtherNet/IP, PROFIBUS + PROFINET.
Communication interne
Consommationmax. 100 mA
Indicateur à LEDUS: alimentation des capteurs et alimentation électrique interne (vert: OK); UA: alimentation des actionneurs (vert: OK)
Entrée
Alimentation des capteurs US24 V DC (EN 61131-2), max. 200 mA (port 0...3); max. 700 mA (port 4...7)
Typepour capteurs 3 fils ou contacteur mécanique, PNP
Filtre d’entrée1 ms
Branchements
Bus de terrainpar liaison système interne
Alimentation capteur-système/actionneurpar liaison système interne (max. 2×4 A)
Emplacements d’E/SM12 (femelle) 5 pôles, codage A
Caractéristiques générales
Degré de protectionIP67
Mode de fixationFixation par vis à 2 trous
Plage de température0...+55 °C (temp. de stockage -20...+75 °C)
Compatible avec:56521; 56526
Dimensions H × L × P126×30×34.5 mm
IO-Link
IO-Link4 × Master
Modes de fonctionnementCOM1; COM2; COM3 (automatic)
Paramètres de transmission32 Byte (par IO-Link port)
Port ClassClass A + B (galvaniquement non séparé)
SpecificationIO-Link Master V1.0
Sortie
Alimentation des actionneurs UA24 V DC (EN 61131-2), par liaison système (max. 4 A)
Courant commuté par sortiemax. 1.6 A (protection anti court-circuit et surcharge)
Charge de lampe30 W
Paramétrage
PIN 2Input/Output/Diagnostic
PIN 4Input/Output (port 0...3); IO-Link Master (port 4...7)
Diagnostic
État de communicationpar LED
Diagnostic par LEDpar module et canal
Diagnostic par BUSpar module et canal
Surveillance - tension insuffisanteoui
Surveillance - absence de tensionoui
Court-circuit et surchargeoui
Alerte actionneurpar canal par LED et BUS
données commerciales
EAN4048879326766
eClass27242604
Numéro du tarif douanier85389099
pays d'origineDE
Unité de conditionnement1
