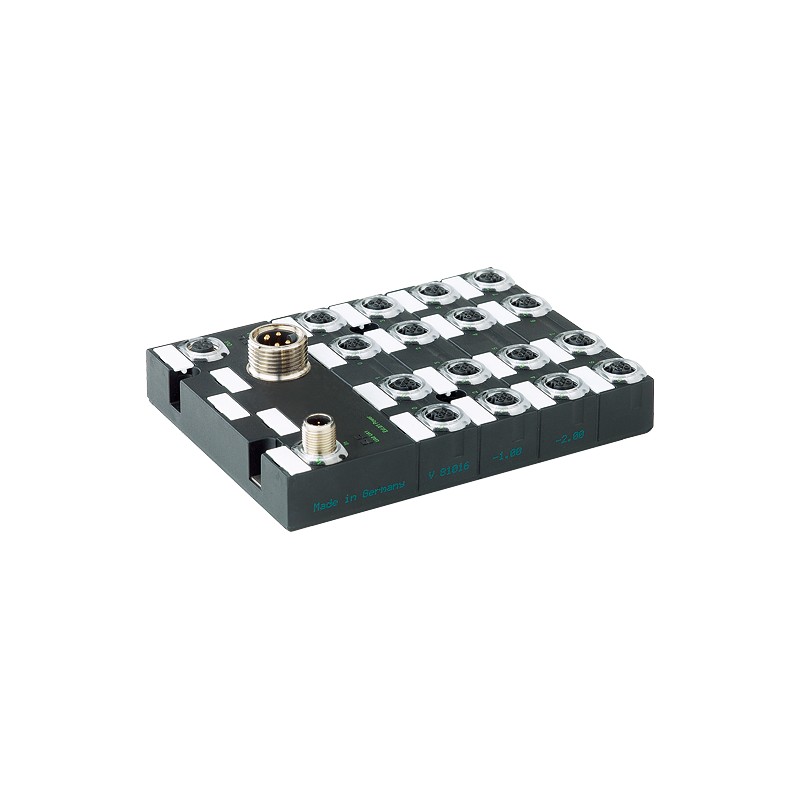

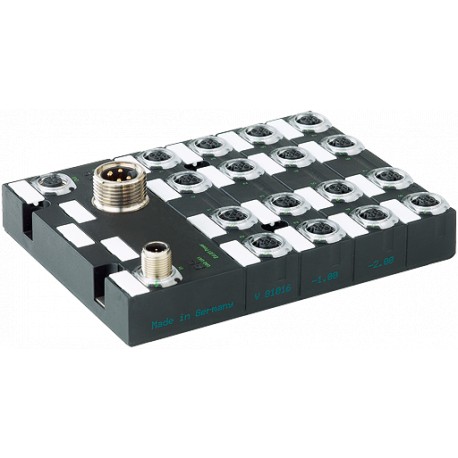

56642 MURRELEKTRONIK CUBE67 Module d'extension E/S 32 multifunction channels
56642
MURRELEKTRONIK
CUBE67 Module d'extension E/S 32 multifunction channels
Systèmes de bus
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MURRELEKTRONIK
Les plus vendus
▲En savoir plus
▲DIO32 - 0.5 A (E) 16×M12
Entrées/sorties logiques (multifonctions)
Vous trouverez des câbles de raccordement dans l'Online-Shop à la rubrique « Technique de raccordement ». Boîtier entièrement résiné.
| Consommation | max. 60 mA |
|---|---|
| Indicateur à LED | US: alimentation des capteurs et alimentation électrique interne (vert: OK); UA: alimentation des actionneurs (vert: OK) |
| Alimentation des capteurs US | 24 V DC (EN 61131-2), max. 200 mA (M12 femelle), protection anti court-circuit et surcharge |
|---|---|
| Type | pour capteurs 3 fils ou contacteur mécanique, PNP |
| Filtre d’entrée | 1 ms |
| Bus de terrain | par liaison système interne |
|---|---|
| Alimentation capteur-système/actionneur | par liaison système interne (max. 2×4 A) |
| Emplacements d’E/S | M12 (femelle) 5 pôles, codage A |
| Degré de protection | IP67 |
|---|---|
| Mode de fixation | Fixation par vis à 4 trous |
| Plage de température | 0...+55 °C (temp. de stockage -20...+75 °C) |
| Dimensions H × L × P | 151.5×115.5×35.5 mm |
| Alimentation actionneur(8×M12 gauche) | 24 V DC (EN 61131-2), par connecteur 7/8" (max. 1 × 9 A) |
|---|---|
| Alimentation actionneur(8×M12 droit) | 24 V DC (EN 61131-2), par connecteur 7/8" (max. 1 × 9 A) |
| Courant commuté par sortie (8×M12 gauche) | max. 0.5 A (protection anti court-circuit et surcharge) |
| Courant commuté par sortie (8×M12 droit) | max. 0.5 A (protection anti court-circuit et surcharge) |
| Charge de lampe (8×M12 côté gauche) | 10 W |
| Charge de lampe (8×M12 côté droit) | 10 W |
| Broche 2 (8 × M12 côté gauche) | Input/Output/Diagnostic |
|---|---|
| Broche 4 (8 × M12 côté gauche) | Input/Output |
| Broche 2 (8 × M12 côté droit) | Input/Output/Diagnostic |
| Broche 4 (8 × M12 côté droit) | Input/Output |
| État de communication | par LED |
|---|---|
| Diagnostic par LED | par module et canal |
| Diagnostic par BUS | par module et canal |
| Surveillance - tension insuffisante | oui |
| Surveillance - absence de tension | oui |
| Court-circuit et surcharge | oui |
| Alerte actionneur | par canal par LED et BUS |
| EAN | 4048879353083 |
|---|---|
| eClass | 27242604 |
| Numéro du tarif douanier | 85389099 |
| pays d'origine | DE |
| Unité de conditionnement | 1 |
Datasheet - PDF
