MICRO DETECTORSCapteursMDI63D 72 MDI63D360S5/30P10XXPR MICRO DETECTORS Codeur incrémental, axe sortant 63mm, Bride D, résolution 36..

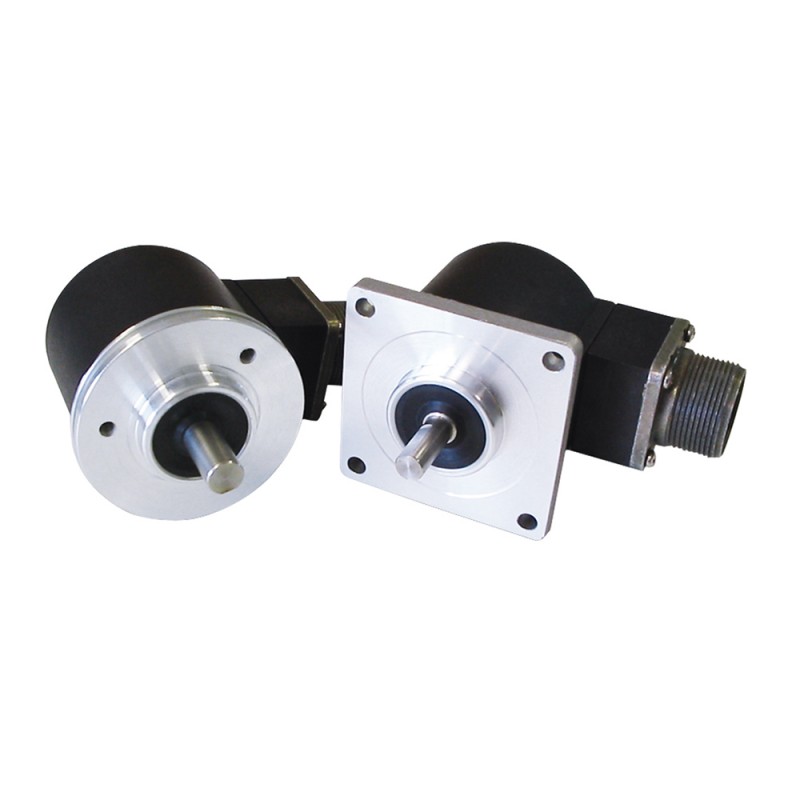

MICRO DETECTORS MDI63D 72 MDI63D 72 MDI63D360S5/30P10XXPR - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MDI63D 72 MDI63D360S5/30P10XXPR MICRO DETECTORS Codeur incrémental, axe sortant 63mm, Bride D, résolution 36..

Référence: MDI63D 72

Numéro de catalogue: MDI63D360S5/30P10XXPR

Fabricant: MICRO DETECTORS

Description:

Codeur incrémental, axe sortant 63mm, Bride D, résolution 360 ppm, sans impulsion zéro, Push-Pull, axe 10mm, IP54, câble 1,5 m, sortie radial

Catégories:

  • MICRO DETECTORS > Capteurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par MICRO DETECTORS

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Caractéristiques techniques

Résolutionda 100 2500 ppr
sens de comptageUn conduit B des aiguilles d'une montre (vue de l'arbre)

Application

max fréquence de sortie220 kHz

Sorties

Type de sortiepush-pull / pilote de ligne

Données électriques

Tension De Fonctionnement5/30 = 4,5 ... 30 V DC (les inversions de polarité)
Pas de Charge courant d'alimentation800 mW
max courant de charge20 mA / canal

Données mécaniques

Poids350 g (12,35 oz)
Matériau Du BoîtierPA66 renforcé en fibre de verre
Température de fonctionnement-25° ... +85°C (-13° ... +185°F)
Température de stockage-25° ... +70°C (-13° ... +158°F)
max de l'arbre de la charge200 N
Diamètre de l'arbreø 9,52 (3/8”) / 10 mm
max vitesse de rotation6000 tr / min (IP54) 3000 tr / min / 70° C - 2000 tr / min / 85° C (IP66)
moment d'inertie1,5 x 10-6 kgm2
couple de démarrage à 20°c< 0,02 Nm (IP 54) < 0,06 Nm (IP 66)
matériel de l'arbre1.4305 / AISI 303 acier inoxydable
roulements2 roulements à billes
les roulements de la vie109 révolutions

Test/Approbations

Compatibilité EMCCEI 61000-6-2 CEI 61000-6-4
Les chocs et les vibrations10 G, 10 ... 2000 Hz (IEC 60068-2-6)
Degré de protectionX = IP 54 (IEC 60529) S = IP 66 (IEC 60529)

Dimension (mm)
