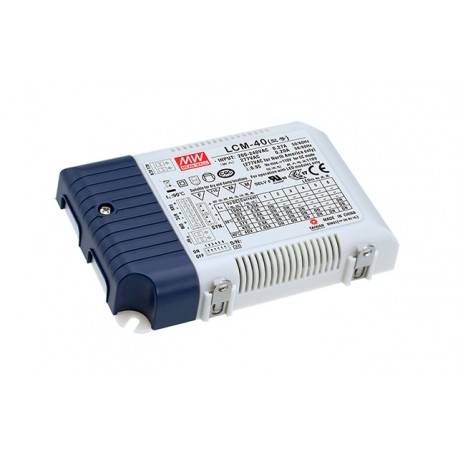

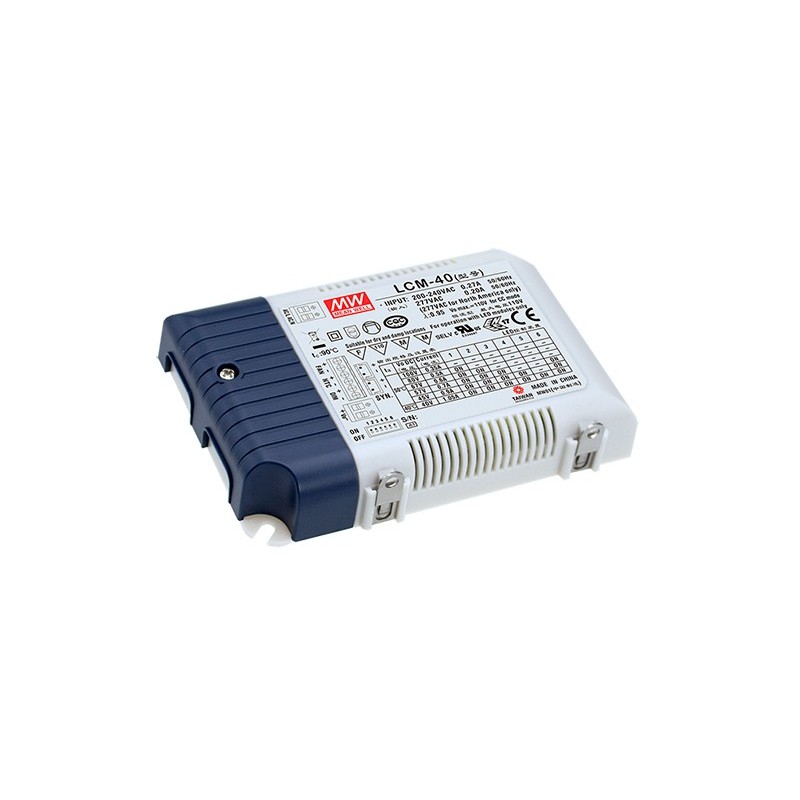

LCM-40EO MEANWELL Driver LED AC-DC à Courant Constant (CC), PFC active, Sortie 0,35 A/0,5/0,6 A/0,7 A/0,9 A/..

Driver de LED dimmable sans fil EnOcean.

Spécialement conçu pour alimenter des LEDs directement dans un flux régulier.

Format dans la boîte en plastiqueIndice de protection IP20.

D'entrée de gamme180-295Vca47-63Hz.

Courant de sortie sélectionnables par micro-interrupteur350, 500, 600, 700, 900 ou 1050mA.

L'efficacité typique:91%.

Règlementsans fil EnOcean0% à 100% de l'intensité de la sortie.

Avec le règlement, on peut l'activer, désactiver et de réguler la sortie sans avoir besoin de câbles.

Règlement0% à 100% de l'intensité de la sortie avec un curseurZéro-10V ou 1-10Vun signal PWM de 10V avec une fréquence de 100 hz à 3 khz ou de la résistance de 0 à 100 Ohms. Avec le règlement, on peut éteindre la sortie, mais nous avons besoin d'un régulateur de 0-10V. Les organismes de réglementation 1-10V de ne pas arriver à donner 0V ne pas arrêter la production.

La synchronisation: nous pouvons synchroniser10 unitésvia les fils LCM-xxx-SYNC en sorte que la réglementation d'une source d'autres à faire de même règlement, sans la nécessité d'être connecté au système d'EnOcean.

D'entrée de classe II sans mise à la terre.

Facteur correcteur, puissance>0,975à 230vac à pleine charge.

Plage de température de fonctionnement de casTcà partir de-30ºCjusqu'+60 ºC.

Dimensions (Longueur x Largeur x Hauteur):123,5 x 81.5 x 23mm.

3 ans de garantie.

Fabricant: MOYENNE.

Cette source est conçu pour travailler directement avec les leds (plaques LED ou Épis), pas avec des bandes de LED. Doit être un équipement qui est alimenté dans un flux régulier.

Cette source fonctionne sur un Courant Constant lorsque nous nous connectons à la Led directement pour avoir une tension au sein de la Gamme de Tension de Sortie en mode de Courant Constant et un courant égal au courant de sortie.Veillez à régler le courant de sortie désirée à l'aide du sélecteur de sortie.
Pour plus d'informations, veuillez consulter la fiche technique dans la section des pièces jointes.

Cette version (EO) est déterminée par le système sans filEnOcean. EnOcean est un protocole ouvert sans fil. L'une des caractéristiques principales est que les touches pour effectuer le règlement n'a même pas besoin de piles ou de la puissance. Avec la force de l'impulsion mécanique, lorsque vous appuyez sur le bouton, il envoie un signal qui alimente les pilotes LCM-EO et vous permet d'allumer, d'éteindre et de réguler l'éclairage. Ce système est idéal pour la rénovation d'installations, de ne pas avoir à effectuer tout type de câblage. En open conditions, la communication sans fil peut atteindre jusqu'à 300 pieds de distance, avec les murs et autres obstacles, et cette distance peut être réduite, mais nous pouvons également utiliser les pilotes LCM-EO comme répétiteur pour le signal pour atteindre de plus grandes distances. En plus des boutons il y a différents capteurs qui peuvent être intégrés dans le système EnOcean comme des capteurs de présence, éclairage, commandes à distance, etc., Les polices LCM-EO peut être configuré à l'aide d'un bouton ou peut être couplé avec des boutons et des accessoires à l'aide d'un programmeur USB EnOcean. De cette façon, nous pouvons installer les pilotes, puis de les configurer. Le logiciel permet de définir différents paramètres tels que le niveau de luminosité dans l'alimentation, le temps de repos, ou se stabiliser à des capteurs de présence ainsi que les rampes de la réglementation et une autre série de paramètres.

Avec un boîtier en plastique, conçu pour les applications d'éclairage à LED. Adapté pour l'éclairage intérieur, les constructions modernes et intelligents ou des bâtiments-maisons rénovées pour ne pas refaire les connections, les escaliers (avec deux boutons sur le même commutateur) et à l'extérieur.Faible ondulation de courant, pas de scintillement (scintillement).

Entrée à la protection de la température des modules de LED. Le pilote dispose d'une entrée pour connecter un capteur NTC (résistance à coefficient négatif) qui nous permet de réduire le courant de sortie en cas de dépassement de la température dans les modules de LED. Si nous n'allons pas utiliser cette protection d'entrée, nous pouvons l'utiliser pour connecter une résistance fixe et d'ajuster le courant de sortie à des valeurs inférieures intermédiaire jusqu'à 56% de moins que la valeur sélectionnée avec le DIP-Switch. Par exemple, si nous voulons un courant de 630mA, nous pouvons ajuster la sortie avec les cavaliers de 700mA et de connecter une résistance de 34kOhmnios. Pour plus d'informations, veuillez consulter la fiche technique dans l'onglet "pièces Jointes" et vous pouvez utiliser le fichier Excel pour calculer la valeur de la résistance.

Certains des capteurs pris en charge sont:

ENTENDONS BIEN: WPD-06SWT bouton-Poussoir double sans fil, sans piles.

ENTENDONS BIEN: NWC-300 programmeur EnOcean USB pour la configuration du système.

ENTENDONS BIEN: EOSWA-W-EO capteur de présence d'un mur.

ENTENDONS BIEN: EOSCA-W-EO capteur de présence de toit.

ENTENDONS BIEN: ELLSU-W-EO capteur de luminosité.

Peut être ajusté par des actifs ou passifs réglementaires0-10Vou1-10Vsignal 10V PWM de 100 hz à 3 khz ou par une résistance de 0 à 100KOhmios. Ne fonctionne pas avec dimmer gradateur à Triac phase de découpe.(À ne pas confondre avec les organismes de réglementation TRIACs, la phase de découpe. Ce pilote ne peut pas être régulier avec un Triac).Avec des potentiomètres de l'actif que vous pouvez donner à 0V pour arrêter la sortie sans avoir besoin d'un commutateur. Les gradateurs 1-10V nous ne pouvons atteindre 10% de la réglementation sans arrêter la production.

Compatible avec n'importe quel régulateur de 0-10V ou 1-10V-marché à la fois des actifs et des passifs. Certains modèles compatibles testés sont:

SIGNIFIE BIEN DAP-04S01 (compatible avec n'importe quel bouton-poussoir normalement ouvert).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modèle 21210

La LED de la BOÎTE: Modèle LD1160188

OSRAM: Modèle DIM MCU

JUNG: Modèle 240-10

On peut mettre environ 20 sources pour chaque organisme de réglementation. La distance maximale est de 100 mètres entre le régulateur et le pilote.
