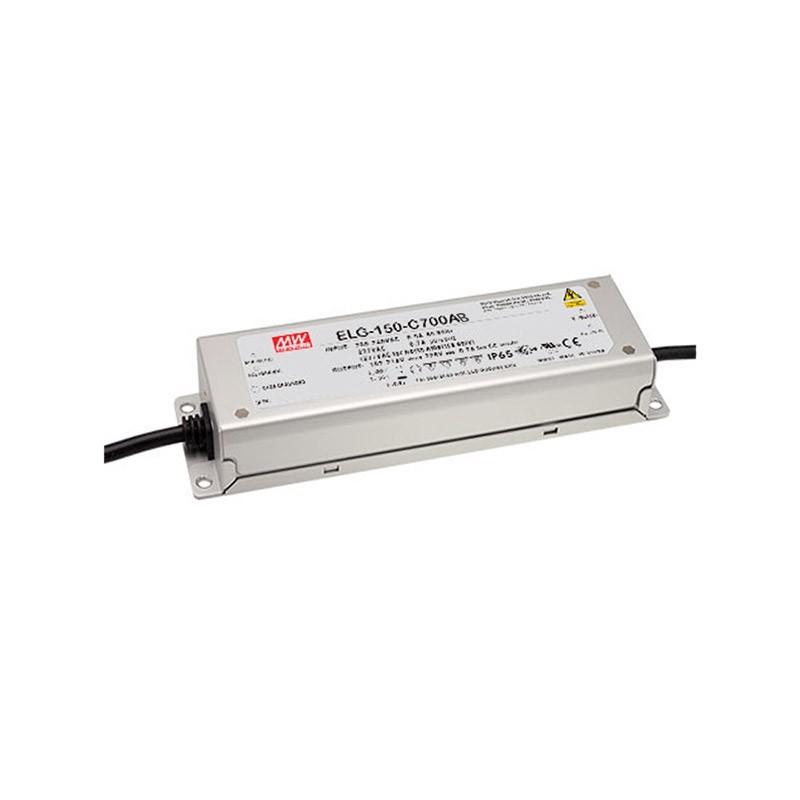

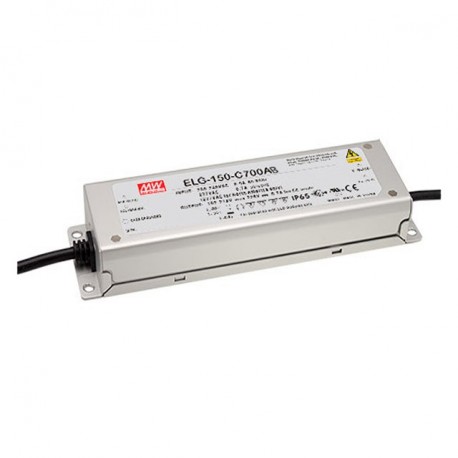

ELG-150-C500AB-3Y MEANWELL Driver LED AC-DC à sortie unique à courant Constant (CC) avec PFC intégré, Entrée..

Driver de LED dimmable.

Spécialement conçu pour alimenter des LEDs directement dans un flux régulier.

Format dans la boîte de métalIP65.

D'entrée de gamme100-305Vca47-63Hz.

Sortie en courant constant500mA.Réglable par potentiomètre externe (250-500 ma).

Gamme de tension de sortie avec le mode de courant constant150 à 300Vccen fonction de la demande de charge.

Puissance:150W.

L'efficacité typique:92%.

Potentiomètre:Ce modèle intègre les 1 potentiomètre externe qui nous permet de réguler le courant de sortie maximum.

Règlement0% à 100% de l'intensité de la sortie avec un curseur0-10V / 1-10V,un signal PWM de 10V avec une fréquence de 100 hz à 3 khz ou de la résistance de 0 à 100 Ohms. Avec le règlement, on peut éteindre la sortie, mais nous avons besoin d'un régulateur de 0-10V. Les organismes de réglementation 1-10V de ne pas arriver à donner 0V ne pas arrêter la production.

D'entrée de classe I avec mise à la terre.Entrée avec 3 fils de la terre.

Facteur correcteur, puissance>0.95à 230vac à pleine charge.

La consommation sans charge <0,5 W.

Plage de température de fonctionnement de casTcà partir de-40ºCjusqu'+90 ° C.

Dimensions (Longueur x Largeur x Hauteur):219 x 63 x 35,5 mm

5 ans de garantie.

Fabricant: MOYENNE.

Cette source est conçu pour travailler directement avec les leds (plaques LED ou Épis), pas avec des bandes de LED. Doit être un équipement qui est alimenté dans un flux régulier.

Cette source fonctionne sur un courant constant lorsque nous nous connectons à la Led directement pour avoir une tension au sein de la gamme de tension de sortie en mode de courant constant et un courant égal au courant de sortie. Dans cette version AB, le courant de sortie peut être ajusté parpotentiomètre externesitué dans le logement de la source, en plus d'avoir de la régulation 0-10V/1-10V, 10V PWM, ou de la résistance.

La série ELG sont des drivers de LED, classe I à la terre.Cette version 3 a un fil de masse sur l'entrée (3 fils). Vous pouvez commander des versions en ce qu'il utilise le châssis de la source que d'une connexion à la terre, la suppression à partir de la fin du modèle -3Y. Par exemple ELG-150-C500AB.

Avec boîtier en métal IP65. La série ELG a un rendement élevé conçu pour les applications de l'éclairage public, de l'architecture, de plein air ou n'importe quelle application de l'éclairage LED a besoin d'un pilote de haute qualité. Approuvé HL de Classe I, Division 2 pour les ex-zones aux états-unis.

Peut être ajusté par des actifs ou passifs réglementaires0-10Vou1-10Vsignal 10V PWM de 100 hz à 3 khz ou par une résistance de 0 à 100KOhmios. Ne fonctionne pas avec dimmer gradateur à Triac phase de découpe.(À ne pas confondre avec les organismes de réglementation TRIACs, la phase de découpe. Ce pilote ne peut pas être régulier avec un Triac).Avec des potentiomètres de l'actif que vous pouvez donner à 0V pour arrêter la sortie sans avoir besoin d'un commutateur. Les gradateurs 1-10V nous ne pouvons atteindre 10% de la réglementation sans arrêter la production. Si vous souhaitez réguler les bandes de LED, nous vous recommandons la série PWM.

Compatible avec n'importe quel régulateur de 0-10V ou 1-10V-marché à la fois des actifs et des passifs. Certains modèles compatibles testés sont:

SIGNIFIE BIEN DAP-04S01 (compatible avec n'importe quel bouton-poussoir normalement ouvert).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modèle 21210

La LED de la BOÎTE: Modèle LD1160188

OSRAM: Modèle DIM MCU

JUNG: Modèle 240-10

On peut mettre environ 20 sources pour chaque organisme de réglementation. La distance maximale est de 100 mètres entre le régulateur et le pilote.
