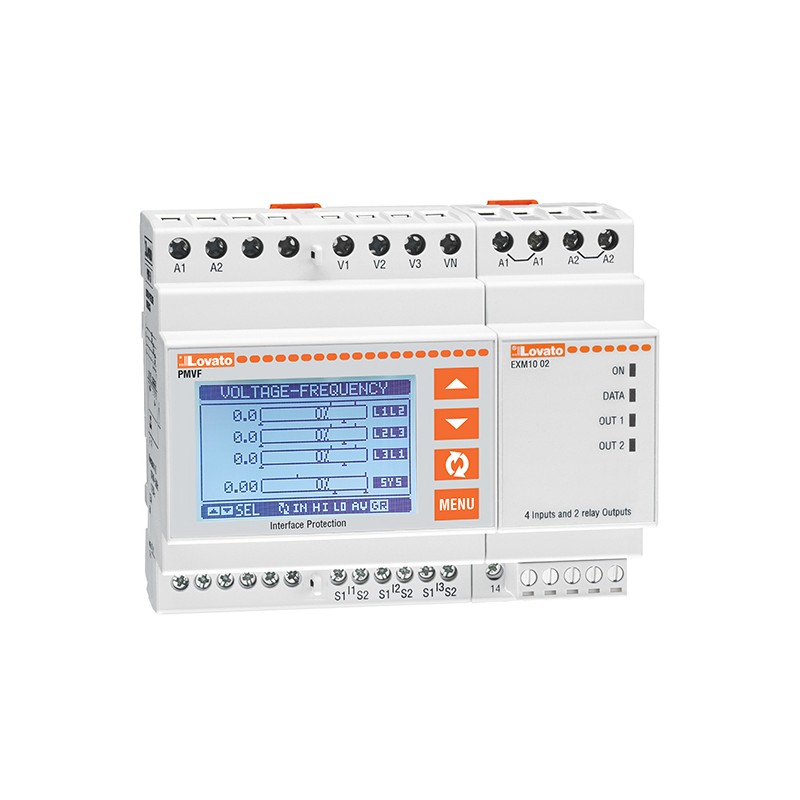

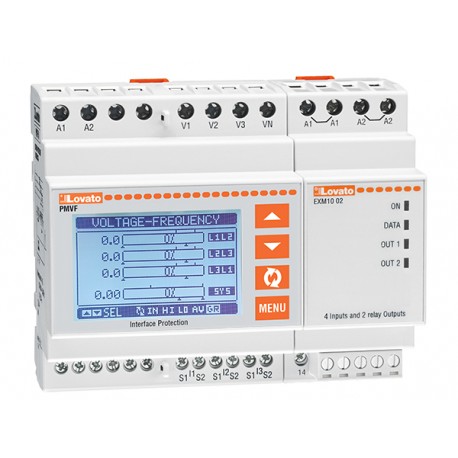

PMVF70 LOVATO PROTECTION DE L’INTERFACE G59 POUR LE ROYAUME-UNI
PMVF70
LOVATO ELECTRIC
PROTECTION DE L’INTERFACE G59 POUR LE ROYAUME-UNI
UNITÉ DE PROTECTION D’INTERFACE CONFORME À ENA (ENERGY NETWORK ASSOCIATION) G59/G99 POUR SYSTÈME TRIPHASÉ, AVEC OU SANS NEUTRE, BASSE ET HAUTE TENSION, TENSION MINIMALE ET MAXIMALE ET PROTECTION À DOUBLE SEUIL DE FRÉQUENCE, ROCOF ET VECTOR SHIFT, 230VAC - 400VAC
Relais de protection - LOVATO ELECTRIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC
En savoir plus
▲| Code de commande | PMVF70 |
| Poids [g] | 420 |
| Qté. par colis | 1 |
| Plusieurs qté. de packs par commande | 1 |
| Dimensions de l’emballage [mm] | 153X117X092 |
| Volume [cm³] | 1646 |
| Code à barres [EAN13] | 8013975231937 |
| Code SH | 85364900 |
ENA (Energy Network Association): G59/G99
CEI/EN 61010-1
CEI/EN 61000-6-2
CEI/EN 61000-6-4
| Désignation du produit | Unités de système de protection d’interface conformes au guide technique G59 (ENA) | |||
| Désignation du type de produit | PMVF70 | |||
| Caractéristiques générales | ||||
| description | Système avec ou sans neutre en basse ou haute tension. Protection de la tension et de la fréquence minimales et maximales à double seuil. ROCOF et vector shift | |||
| Type de système | Monophasé et triphasé | |||
| alimentation | ||||
| Plage de tension de fonctionnement | 85... 264VAC / 93.5... 300VDC | |||
| Fréquence nominale | Hz | 45... 55 | ||
| Circuit de commande | ||||
| Courant nominal (Ie) | un | 1 ou 5 en courant alternatif programmable | ||
| Alimentation auxiliaire | ||||
| Tension d’alimentation auxiliaire nominale Us | ||||
| courant alternatif | ||||
| Min | VAC | 100 | ||
| Max | VAC | 240 | ||
| courant continu | ||||
| Min | VDC | 110 | ||
| Max | VDC | 250 | ||
| Consommation d’énergie | ||||
| COURANT ALTERNATIF (Max.) | ||||
| AV | 4.6VA al 110VAC; 12.5VA à 230VAC | |||
| DC (Max.) | ||||
| AV | 23mA à 110VDC; 11mA à 250VDC | |||
| Dissipation de puissance | ||||
| COURANT ALTERNATIF (Max.) | ||||
| W | 2,5 W à 110 V CA;2,7 W à 230 V CA | |||
| DC (Max.) | ||||
| W | 2,3 W à 110 VCC; 2.5W à 250VDC | |||
| Temps d’immunité pour les microcassages | ms | ≤50ms à 100VDC; ≤200ms à 240VDC | ||
| Entrées de tension | ||||
| Tension de fonctionnement nominale maximale | 400VAC L-L;230VAC L-N 50Hz | |||
| Plage de mesure | v | 20... 480VAC L-L; 10... 276VAC L-N | ||
| Gamme de fréquences | Hz | 45... 55 | ||
| Entrées actuelles | ||||
| Plage de mesure | Pour l’échelle 1A : 0,01... 1.2A; pour l’échelle 5A : 0,01... 6A | |||
| Méthode de mesure | RMS | |||
| Pic de surcharge | un | 50A pendant 1 seconde | ||
| Charge par phase | W | ≤0,6 W | ||
| Sorties de relais | ||||
| Nombre de relais | Nr. | 2 | ||
| Arrangement de contact | 1 contact de basculement/SPDT chacun | |||
| Tension de fonctionnement nominale AC (IEC) | VAC | 250 | ||
| Désignation UL/CSA et IEC/EN 60947-5-1 | Pour AUCUN contact: 5A 250VAC AC1 / C300; 5A 30VDCFor NC contact: 2A 250VAC AC1 / C300; 2A 30VDC | |||
| Entrées numériques | ||||
| Nombre et type d’entrées | 4 négatifs (PNP) | |||
| Tension d’entrée | 12VDC isolé | |||
| Courant d’entrée | maman | 7 | ||
| Connexions | ||||
| Type de terminal | Vis - amovible | |||
| Couple de serrage pour bornes | ||||
| max | Nm | 0.8 | ||
| max | Ibin | 4.5 | ||
| Section transversale du conducteur | ||||
| AWG/Kcmil | ||||
| Min | AWG | 24 | ||
| Max | AWG | 12 | ||
| Cei | ||||
| Min | mm² | 0.2 | ||
| Max | mm² | 4 | ||
| logement | ||||
| Exécution (n° de modules) | 6 | |||
| matériel | Polyamide | |||
| montage | Modulaire 6U | |||
| Degré de protection d’IEC | IP40 à l’avant; IP20 aux terminaux | |||
| Dimensions (L x H x P) | mm | 108 x 105,4 x 63 | ||
| poids | g | 470 | ||
