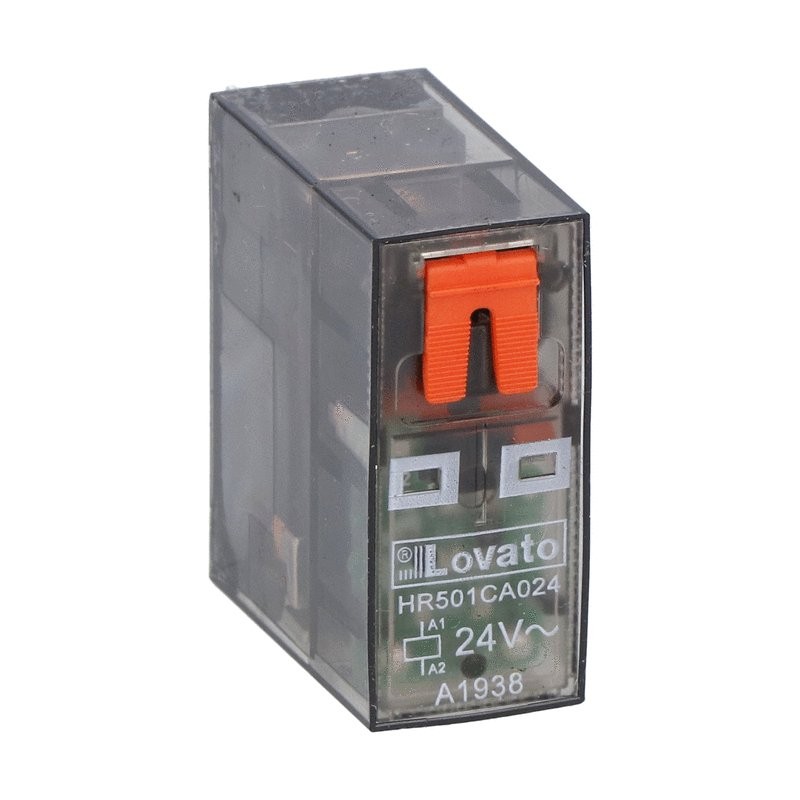

HR501CA024 LOVATO Relais miniature 1 Commuté 16A 24VAC + LED
HR501CA024
LOVATO ELECTRIC
Relais miniature 1 Commuté 16A 24VAC + LED
Relais miniature avec indicateur d’état LED et actionneur mécanique, contact 24VAC, 16A, 1C/O. Montage sur prise 20 HR5XS2... (max 10A)
RELAIS MINIATURE AVEC INDICATEUR D’ÉTAT LED ET ACTIONNEUR MÉCANIQUE, CONTACT 24VAC, 16A, 1C/O. MONTAGE SUR DOUILLE 20 HR5XS2... (MAX 10A)
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC
Related products
▲Les plus vendus
▲En savoir plus
▲| Code de commande : | HR501CA024 |
| Poids [g] | 39.41 |
| Quantité paquet produit | 10 |
| Quantité paquets multiples | 10 |
| Dimensions [mm] de l'emballage du produit | 365X210X205 |
| Volume [cm³] | 31.426 |
| Code à barres [EAN13] | 8013975233481 |
| Code HS | 85365080 |
cURus
EAC
VDE
CSA
IEC/EN 61810
| Product designation | RELAIS MINIATURES | |||
| Product type designation | HR501C | |||
| Contact characteristics | ||||
| Contact configuration | 1 C/O | |||
| Rated insulation voltage Ui IEC/EN | V | 250 | ||
| Rated impulse withstand voltage Uimp | kV | 6 | ||
| IEC Conventional free air thermal current Ith | A | 16 | ||
| Maximum instantaneous current | A | 20 | ||
| Rated current (In) | A | 16 | ||
| Relay control voltage | V | 24VAC | ||
| Max contrallable power in | ||||
| AC-1 | W | 4000 | ||
| AC-15 | VA | 150 | ||
| Rated operating power AC-1 | ||||
| VA | 4000 | |||
| Rated operating power AC-15 | ||||
| 230 VAC | VA | 150 | ||
| Single-phase motor control | ||||
| 230VAC | kW | 0.1 | ||
| Rated operating current DC-1 | ||||
| 30V | A | 12 | ||
| 110V | A | 0.3 | ||
| 220V | A | 0.1 | ||
| Minimum switching load | V / mA | 5 / 100 | ||
| Contact impedance | mΩ | 100 | ||
| Contact material | Ag/Ni | |||
| Operating times | ||||
| Closing | ms | <15 | ||
| Opening | ms | <15 | ||
| Operations | ||||
| Mechanical life | cycles | 10000000 | ||
| Electrical life AC1 | cycles | 30000 | ||
| Coil characteristics | ||||
| Average coil consumption AC at 20°C | VA | 1 | ||
| Average coil consumption DC at 20°C | W | 0.4 | ||
| Operating range | ||||
| Closing | % Un | 70…110 | ||
| Opening | % Un | 20…55 | ||
| Maximum cycle frequency | cycles/h | 3600 | ||
| Mechanical features | ||||
| Max socket terminal tightening torque | Nm | 0.6 | ||
| Socket screw tightening tool (cross / flat blade) | PH1 / 4.5mm | |||
| Conductor section | ||||
| AWG/Kcmil | ||||
| min | 20 | |||
| max | 14 | |||
| IEC | ||||
| min | mm² | 0.5 | ||
| max | mm² | 2.5 | ||
| Operating position | ||||
| normal | Tout | |||
| Fixing | Sur rail DIN 35mm et par vis | |||
| Ambient conditions | ||||
| Temperature | ||||
| Operating temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +85 | ||
| Other features | ||||
| Indication | Oui | |||
| Mechanical contact position indicator | Oui | |||
| Mechanical test actuator | Oui | |||
| ETIM classification | ||||
| ETIM 8.0 | EC001437 - Relais de commutation | |||
| Caractéristique | Valeur |
|---|---|
| Matériau de l'insert de contact (EF008521) | Autre |
| Type de tension d'actionnement (EF008242) | CA |
| Matériau du contact (EF007544) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Finition du raccordement électrique (EF003961) | Fiche |
| Type de contact de commutation (EF003358) | Contact simple |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Entraînement, polarité (EF003355) | Non polarisé |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 24 V |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 24 V |
| Avec affichage LED (EF005950) | Oui |
| Appareil complet avec socle (EF003359) | Non |
| Avec contacts à guidage forcé (EF003357) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Profondeur (EF000049) | 13 mm |
| Hauteur (EF000040) | 25.5 mm |
| Largeur (EF000008) | 29 mm |
| Courant nominal (EF000001) | 16 A |
