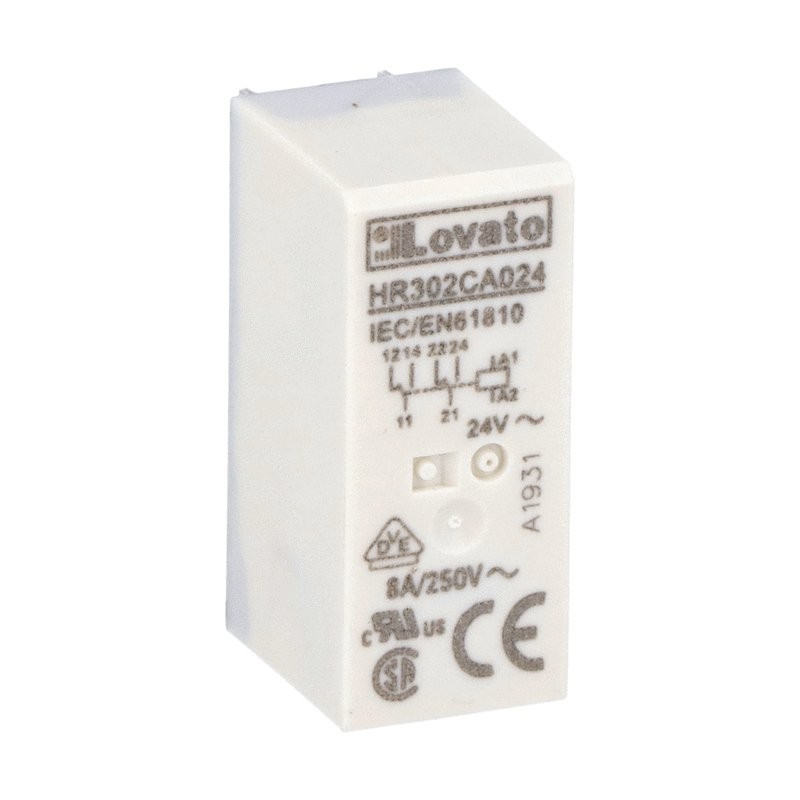

LOVATO ELECTRIC HR302CA024 HR302CA024 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

HR302CA024 LOVATO Relais miniature 2 Commuté 10A, 24VAC

Référence: HR302CA024

Fabricant: LOVATO ELECTRIC

Description:

Relais miniature 2 Commuté 10A, 24VAC
Relais miniature, 24VAC, 8A, contact 2C/O. Montage sur prise HR5XS2...

Catégories:

  • Relais > Relais de commutation
  • LOVATO ELECTRIC > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 5,20 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Code de commande :HR302CA024
Poids [g]15.53
Quantité paquet produit20
Quantité paquets multiples20
Dimensions [mm] de l'emballage du produit315X260X240
Volume [cm³]19.656
Code à barres [EAN13]8013975233344
Code HS85365080
Dimensions
Schéma électrique
Certifications :
cURus
EAC
VDE
CSA
Conformité :
IEC/EN 61810
Product designationRELAIS MINIATURES
Product type designationHR302C
Contact characteristics
Contact configuration2 C/O
Rated insulation voltage Ui IEC/ENV250
Rated impulse withstand voltage UimpkV6
IEC Conventional free air thermal current IthA8
Maximum instantaneous currentA20
Rated current (In)A8
Relay control voltageV24VAC
Max contrallable power in
AC-1W2000
AC-15VA150
Rated operating power AC-1
VA2000
Rated operating power AC-15
230 VACVA150
Single-phase motor control
230VACkW0.2
Rated operating current DC-1
30VA8
110VA0.3
220VA0.1
Minimum switching loadV / mA5 / 100
Contact impedancemΩ100
Contact materialAgSnO2
Operating times
Closingms10
Openingms5
Operations
Mechanical lifecycles10000000
Electrical life AC1cycles50000
Coil characteristics
Average coil consumption AC at 20°CVA0.9
Average coil consumption DC at 20°CW0.45
Operating range
Closing% Un70…110
Opening% Un20…55
Maximum cycle frequencycycles/h3600
Mechanical features
Max socket terminal tightening torqueNm0.6
Socket screw tightening tool (cross / flat blade)PH1 / 4.5mm
Conductor section
AWG/Kcmil
min20
max14
IEC
minmm²0.5
maxmm²2.5
Operating position
normalTout
FixingSur rail DIN 35mm et par vis
Ambient conditions
Temperature
Operating temperature
min°C-40
max°C+85
Storage temperature
min°C-40
max°C+85
Other features
IndicationNo
Mechanical contact position indicatorNo
Mechanical test actuatorNo
ETIM classification
ETIM 8.0EC001437 - Relais de commutation

ETIM for HR302CA024 Relais (EC001437)

Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueFiche
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiqueNon polarisé
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique24 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique24 V
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique12.7 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique15.7 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique29 mm
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique8 A
