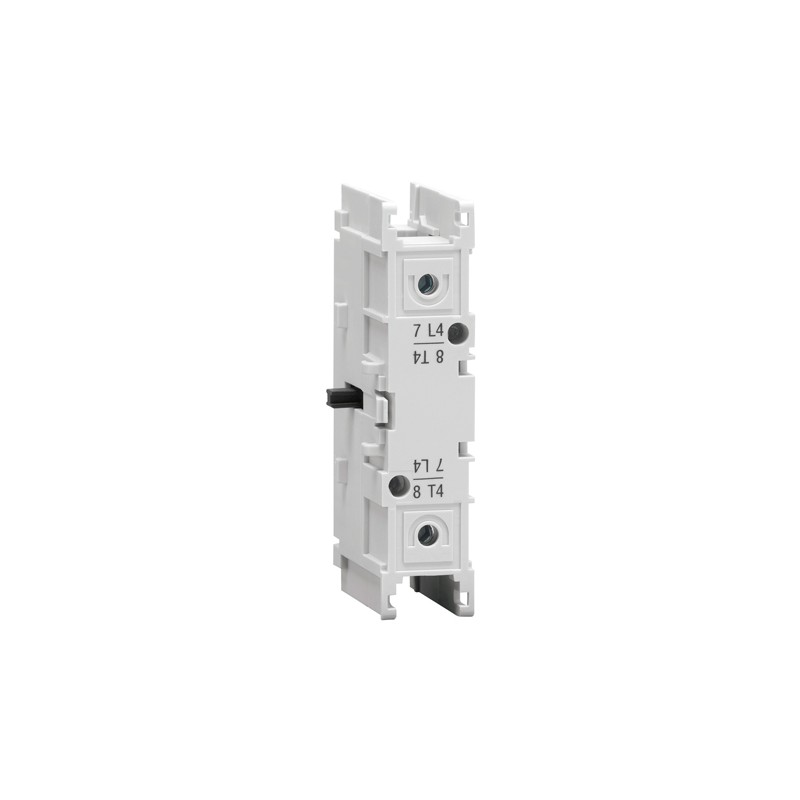

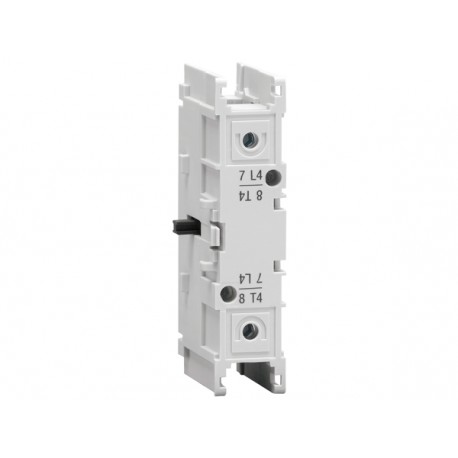

GAX42160C LOVATO MONTAGE DE PORTE 4POLE 160A
GAX42160C
LOVATO ELECTRIC
MONTAGE DE PORTE 4POLE 160A
QUATRIÈME PÔLE ADD-ON, OPÉRATION DE FERMETURE SIMULTANÉE EN TANT QUE POTEAUX DE COMMUTATION. POUR LA VERSION GA160C, 160A
Interrupteurs-sectionneurs - LOVATO ELECTRIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC
Les plus vendus
▲En savoir plus
▲| Code de commande | GAX42160C |
| Poids [g] | 128 |
| Qté. par colis | 1 |
| Plusieurs qté. de packs par commande | 1 |
| Dimensions de l’emballage [mm] | 120X045X060 |
| Volume [cm³] | 324 |
| Code à barres [EAN13] | 8013975297445 |
| Code SH | 85365080 |
CEI/EN 60947-3
IEC/EN 60947-1
| Désignation du produit | Quatrième pôle add-on | |||
| Désignation du type de produit | GAX42 | |||
| Nombre de poteaux | Nr. | 1 | ||
| Type de tension de fonctionnement | courant alternatif | |||
| Caractéristiques du contact | ||||
| IEC Courant thermique à air libre conventionnel Ith | un | 160 | ||
| Tension d’isolation nominale Ui IEC/EN | v | 1000 | ||
| Tension de résistance d’impulsion nominale Uimp | Kv | 8 | ||
| Courant de fonctionnement Ie | ||||
| AC21A | ||||
| 400V (400V) | un | 160 | ||
| 500V | un | 160 | ||
| 690V | un | 160 | ||
| AC22A | ||||
| 400V (400V) | un | 160 | ||
| 500V | un | 125 | ||
| 690V | un | 125 | ||
| AC23A | ||||
| 400V (400V) | un | 125 | ||
| 500V | un | 100 | ||
| 690V | un | 47 | ||
| Capacité de fabrication AC23A 400V | un | 1250 | ||
| Capacité de rupture AC23A 400V | un | 1000 | ||
| Durée de vie mécanique | Cycles | 30000 | ||
| Durée de vie électrique AC21A | Cycles | 1500 (AC23A 400V) | ||
| Caractéristiques mécaniques | ||||
| Bornes | ||||
| type | Pilier | |||
| Largeur | mm | 12.4 | ||
| hauteur | mm | 10.4 | ||
| vis | M8 | |||
| outil | Clé Allen métrique 4 | |||
| Couple de serrage pour bornes | ||||
| Min | Nm | 5 | ||
| max | Nm | 6 | ||
| Min | Ibin | 3.75 | ||
| max | Ibin | 4.5 | ||
| Section des conducteurs | ||||
| CEI min | mm² | 4 | ||
| CEI max | mm² | 70 | ||
| AWG/kcmil min | 12 | |||
| AWG/kcmil max | 1 | |||
| Conditions ambiantes | ||||
| Température de fonctionnement | ||||
| Min | °C | -25 | ||
| max | °C | +55 | ||
| Température de stockage | ||||
| Min | °C | -40 | ||
| max | °C | +70 | ||
| Altitude maximale | M | 3000 | ||
| Résistance et protection | ||||
| Degré de pollution | 3 | |||
| Classification ETIM | ||||
| ETIM 8.0 | EC002498 - Accessoires/pièces de rechange pour la technologie de commutation basse tension | |||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE LOVATO FR.pdf | 131 Mbytes |
|
