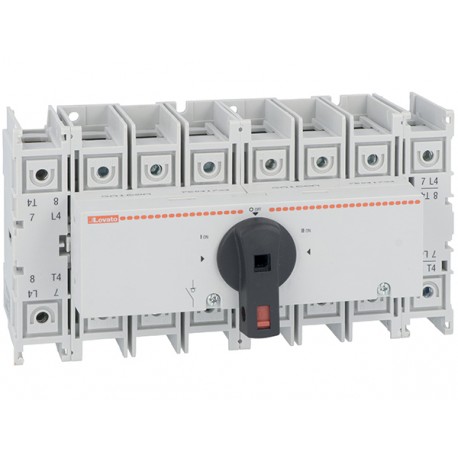

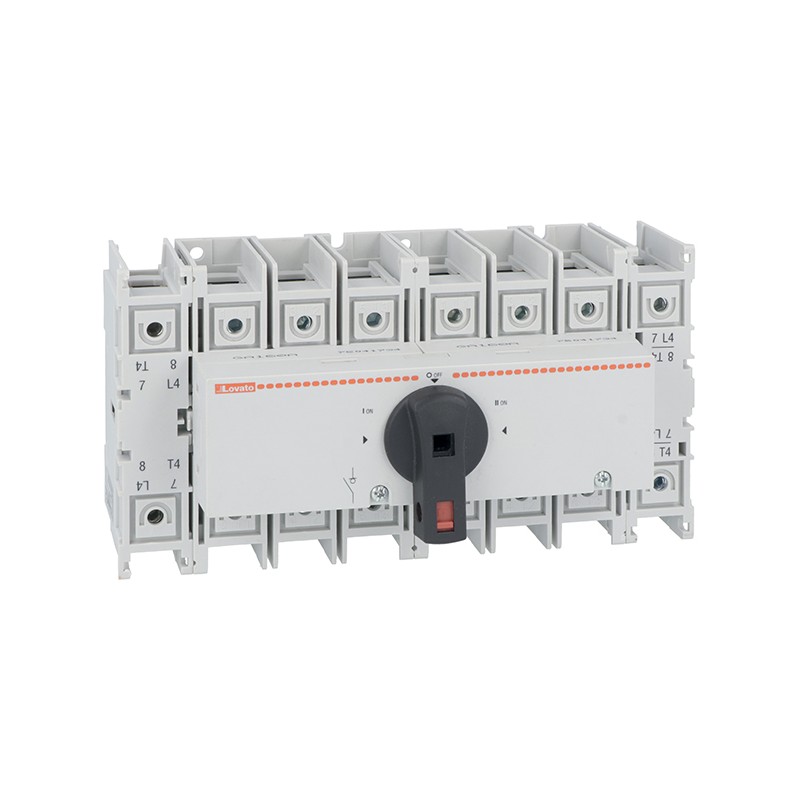

GA080ET8 LOVATO Commutateur tétrapolaire 45A à commande directe Noir UL98
GA080ET8
LOVATO ELECTRIC
Commutateur tétrapolaire 45A à commande directe Noir UL98
INTERRUPTEUR DE BASCULEMENT ASSEMBLÉ À QUATRE PÔLES 80A
Appareillage industriel basse tension > Interrupteur-sectionneur
Interrupteurs-sectionneurs - LOVATO ELECTRIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC
Les plus vendus
▲En savoir plus
▲| Code de commande : | GA080ET8 |
| Poids [g] | 1143 |
| Quantité paquet produit | 1 |
| Quantité paquets multiples | 1 |
| Dimensions [mm] de l'emballage du produit | |
| Volume [cm³] | |
| Code à barres [EAN13] | 8013975270288 |
| Code HS | 85365080 |
| Product designation | Assembled changeover switch | |||
| Product type designation | GA | |||
| Number of poles | Nr. | 4 | ||
| Operating voltage type | AC | |||
| Contact characteristics | ||||
| IEC Conventional free air thermal current Ith | A | 80 | ||
| Rated insulation voltage Ui IEC/EN | V | 1000 | ||
| Rated impulse withstand voltage Uimp | kV | 8 | ||
| Operating current Ie | ||||
| AC21A | ||||
| 400V | A | 80 | ||
| 500V | A | 80 | ||
| 690V | A | 80 | ||
| AC22A | ||||
| 400V | A | 80 | ||
| 500V | A | 80 | ||
| 690V | A | 80 | ||
| AC23A | ||||
| 400V | A | 80 | ||
| 500V | A | 63 | ||
| 690V | A | 47 | ||
| Power dissipation per pole max | W | 2.6 | ||
| Rated operational power AC23A | ||||
| 400V | kW | 45 | ||
| 690V | kW | 45 | ||
| Conditional short-circuit current (rms) | kA | 50 | ||
| Short-circuit protection with fuse | Class/A | gG80 | ||
| Making capacity AC23A 400V | A | 1250 | ||
| Breaking capacity AC23A 400V | A | 1000 | ||
| Mechanical life | cycles | 30000 | ||
| Electrical life AC21A | cycles | 30000 | ||
| Mechanical features | ||||
| Operating position | ||||
| normal | Vertical plan | |||
| allowable | Any | |||
| Fixing | Screw / DIN rail 35mm | |||
| Terminals | ||||
| type | Pillar | |||
| width | mm | 12.4 | ||
| height | mm | 10.4 | ||
| screw | M8 | |||
| tool | Metric Allen key 4 | |||
| Tightening torque for terminals | ||||
| min | Nm | 5 | ||
| max | Nm | 6 | ||
| min | Ibin | 3.75 | ||
| max | Ibin | 4.5 | ||
| Conductor section | ||||
| IEC min | mm² | 4 | ||
| IEC max | mm² | 70 | ||
| AWG/kcmil min | 12 | |||
| AWG/kcmil max | 1 | |||
| Weight | g | 1133 | ||
| Ambient conditions | ||||
| Operating temperature | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Max altitude | m | 3000 | ||
| Resistance & Protection | ||||
| Frontal IP degree | IP20 | |||
| Pollution degree | 3 | |||
| ETIM classification | ||||
| ETIM 8.0 | EC000216 - Switch disconnector | |||
| Caractéristique | Valeur |
|---|---|
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Type de raccordement du circuit principal (EF006819) | Borne en cadre |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Tension de fonctionnement normale (EF001435) | 400 V |
| Finition de l'inverseur (EF009408) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Commande motorisée en option (EF007386) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Verrouillable (EF006281) | Oui |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 80 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 80 A |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 690 V |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 45 kW |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 50 kA |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
