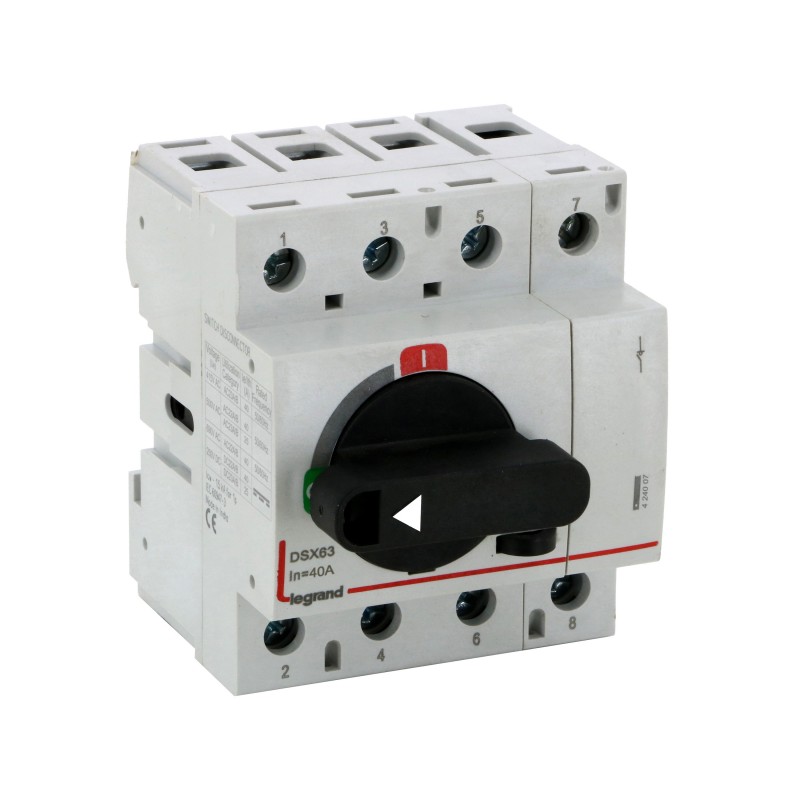

424007 LEGRAND DSX SD DIN SECTIONNEUR 4P 40A
424007
LEGRAND
DSX SD DIN SECTIONNEUR 4P 40A
Disjoncteur DSX SD DIN - 40A - 4P - commande directe avant - poignée noire
Sectionneur DSX SD DIN - 40A - 4P - commande directe avant - noir
Appareillage industriel basse tension > Interrupteur-sectionneur
CONTACTEURS / DÉCONNEXIONS INDUSTRIELS
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND
Les plus vendus
▲En savoir plus
▲
Sectionneur DSX SD DIN - 40A - 4P - Largeur : 4 modules - Commande directe frontale - Poignée noire - Mécanisme interne indépendant de la vitesse de rotation de la poignée - Catégorie d’utilisation AC23 A/B (415V ~) - Télécommande avec possibilité de verrouillage par cadenas en position ouverte (cadenas Φ 6mm) - Bornes de support - Accepte les câbles en cuivre et en aluminium - Peut être équipé d’un maximum de 4 contacts auxiliaires (Ref 424208), 2 contacts de chaque côté.
| Fonctionnement en tant qu’interrupteur principal | oui |
|---|---|
| Fonctionnement en tant qu’interrupteur d’entretien/réparation | oui |
| Fonctionnement en tant qu’interrupteur de sécurité | oui |
| Exécution en tant que dispositif d’arrêt d’urgence | oui |
| Exécution en tant que commutateur-onduleur | Non |
| Nombre de commutateurs | 1 |
| Tension nominale maximale de fonctionnement Ue AC | 690 V |
| Courant nominal permanent Iu | 40 A |
| Courant permanent assigné à AC-23, 400 V | 40 A |
| Courant permanent assigné avec AC-21, 400 V | 40 A |
| Résistance de courant nominale de courte durée ICW | 1,5 kA |
| Puissance nominale de fonctionnement à 400 V AC-23 | 16 kW |
| Courant nominal de court-circuit conditionnel iq | 3 kA |
| Nombre de poteaux | 4 |
| Nombre de contacts auxiliaires normalement fermés | 4 |
| Nombre de contacts auxiliaires normalement ouverts | 4 |
| Entraînement motorisé en option | Non |
| Entraînement motorisé intégré | Non |
| Relâchement de tension en option | Non |
| Construction de l’appareil | Technologie intégrée fixe pour dispositif intégré |
| Montage au sol | Non |
| Convient pour un montage frontal à 4 trous | Non |
| Convient pour un montage central à l’avant | Non |
| Convient pour l’installation par distributeur | oui |
| Exécution de l’élément d’actionneur | Bouton rotatif (bouton) |
| Enclenchable | Non |
|---|---|
| Type de connexion du circuit de courant principal | Serre-câble |
| Degré de protection (IP), avant | IP20 (en) |
| Degré de protection (NEMA) | 1 |
| Largeur | 70 mm |
| hauteur | 83 mm |
| profondeur | 67,2 millimètre |
| Température de fonctionnement | -25-70 °C |
| Température de stockage | -25-70 °C |
| Type de tension | bisexuel |
| Direction de l’alimentation électrique | Du haut ou du bas |
| Affichage des marquages sur les bornes de connexion | oui |
| couleur | gris |
| Numéro RAL | 7035 |
| Sans halogène | oui |
| Capacité du terminal | 25 à 70 mm² |
| Type de connexion | câble |
| Espace d’étiquetage/zone d’impression | Non |
| Contient une pile et/ou un accumulateur | Non |
| Désignation CEI | Sans objet , Sans objet |
| Pile ou accumulateur (Pack1) | sans objet |
| Composition de l’article (Pack1) | sans objet |
| Pile ou accumulateur (Pack2) | sans objet |
| Composition de l’article (Pack2) | sans objet |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Hauteur (EF000040) | 83 mm |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 4 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 690 V |
| Finition interrupteur général (EF006981) | Oui |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 40 A |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 4 |
| Verrouillable (EF006281) | Non |
| Courant nominal de courte durée admissible Icw (EF007050) | 1.5 kA |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Classe de protection (NEMA) (EF011959) | 1 |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Nombre de pôles (EF001391) | 4 |
| Type de raccordement du circuit principal (EF006819) | Serre-câble |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Oui |
| Nombre de commutateurs (EF005586) | 1 |
| Commande motorisée intégrée (EF006697) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Finition de l'élément d'actionnement (EF006976) | Type de dispositif d'actionnement |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 3 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 16 kW |
| Courant permanent nominal Iu (EF001389) | 40 A |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Commande motorisée en option (EF007386) | Non |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 40 A |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Profondeur (EF000049) | 67.2 mm |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Largeur (EF000008) | 70 mm |
