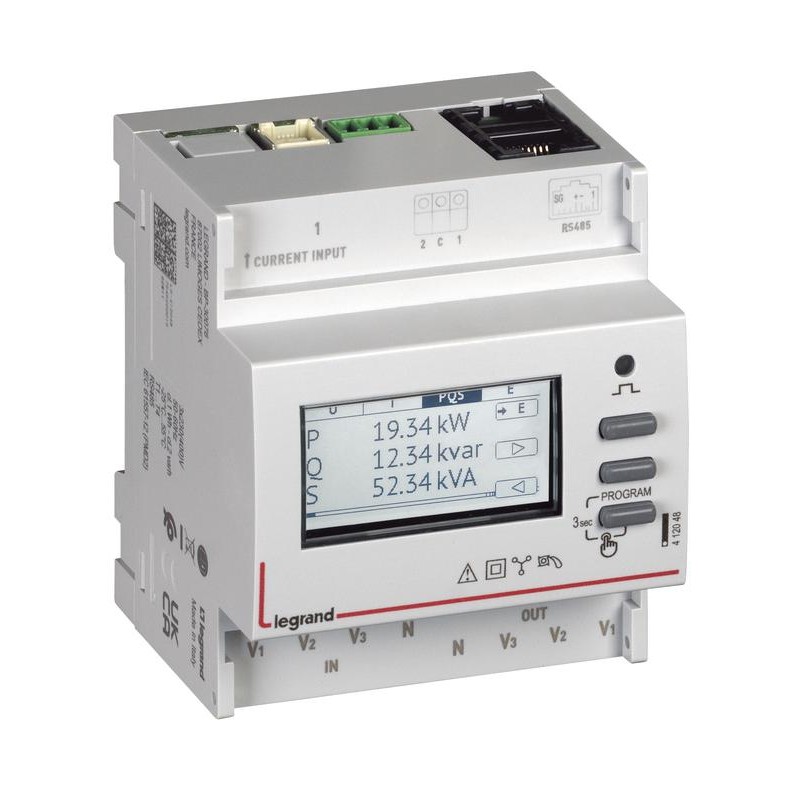

412048 LEGRAND MULTIFONCTION MODULAIRE DE ROGOWSKI

Les compteurs modulaires EMDX³ permettent de mesurer l’énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du compteur de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré, ainsi que d’autres valeurs, et les transmettent aux systèmes de surveillance ou de gestion énergétique. L’affichage est également réalisé sur le produit lui-même via un écran LCD, et certains compteurs respectent la réglementation MID pour la refacturation de l’énergie consommée. Les panneaux de contrôle EMDX³ comptent l’énergie consommée par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) pour vérifier le bon fonctionnement de l’installation. Ils surveillent la qualité de l’alimentation par analyse harmonique et mesure de l’énergie réactive, et communiquent les valeurs mesurées aux systèmes de surveillance ou de gestion de l’énergie, dans le but d’optimiser la consommation et la qualité énergétique des circuits électriques. L’installation est possible sur rail DIN, panneau arrière ou sur la porte de l’armoire de contrôle.

Type de montage	Voie DIN
Ampèremètre	oui
Compteur d’énergie réactive	oui
Tachymètre	Non
Fréquencemètre	oui
Compteur d’impulsions	Non
Voltmètre	oui
Capteur de puissance actif	oui
Classe de précision énergétique active selon IEC 62053-22	autre
Classe de précision des énergies réactives selon IEC 62053-22	autre
Fréquence d’échantillonnage	5000 Hz
Nombre d’entrées de mesure de tension	3
Nombre d’entrées de mesure de courant	3
Type de tension d’alimentation	courant alternatif
Tension d’alimentation 50 Hz AC (Min-Max)	197-264 V
Tension d’alimentation 60 Hz AC (Min-Max)	197-264 V
Plage de mesure de fréquence (Min-Max)	45 à 65 Hz
Écran	ACL
Moniteur à distance	Non
Résolution de l’écran (paysage)	256 px
Résolution d’affichage (verticale)	240 px
Nombre d’entrées analogiques	0
Nombre de sorties analogiques	0
Nombre d’entrées numériques	2
Nombre de sorties numériques	0
Connexion Ethernet	0
Prend en charge le protocole pour l’Ethernet IEC 61850	Non

Prend en compte le protocole pour OPC UA PubSub	Non
Prend en charge le protocole PROFIBUS	Non
Prend en charge le protocole Modbus	oui
Prend en charge le protocole PROFINET IO	Non
Prend en charge le protocole pour d’autres systèmes de bus	Non
Avec journal d’audit (journal d’audit)	Non
Connecté avec un firmware	Non
Avec le journal des événements de sécurité (journal des événements de sécurité)	Non
Avec le contrôle d’accès basé sur les rôles (RBAC)	Non
Serveur web avec protocole de transfert HTTPS	Non
Largeur	71,2 mm
hauteur	83 mm
profondeur	66 mm
Degré de protection (IP), avant	autre
Profondeur d’installation	49,2 millimètres
Classe de protection (IP)	IP54
Température de fonctionnement (Min-Max)	-25-55 °C
Température de stockage (Min-Max)	-25-70 °C
Type de tension	courant alternatif
Tension nominale (Min-Max)	190-265 V
Fréquence (Min-Max)	47 à 63 Hz
Affichage des marquages sur les bornes de connexion	oui
Méthode de connexion	Pince à bouchon
Contient une pile et/ou un accumulateur	Non
Pile ou accumulateur (Pack1)	sans objet
Objet connecté	Non
