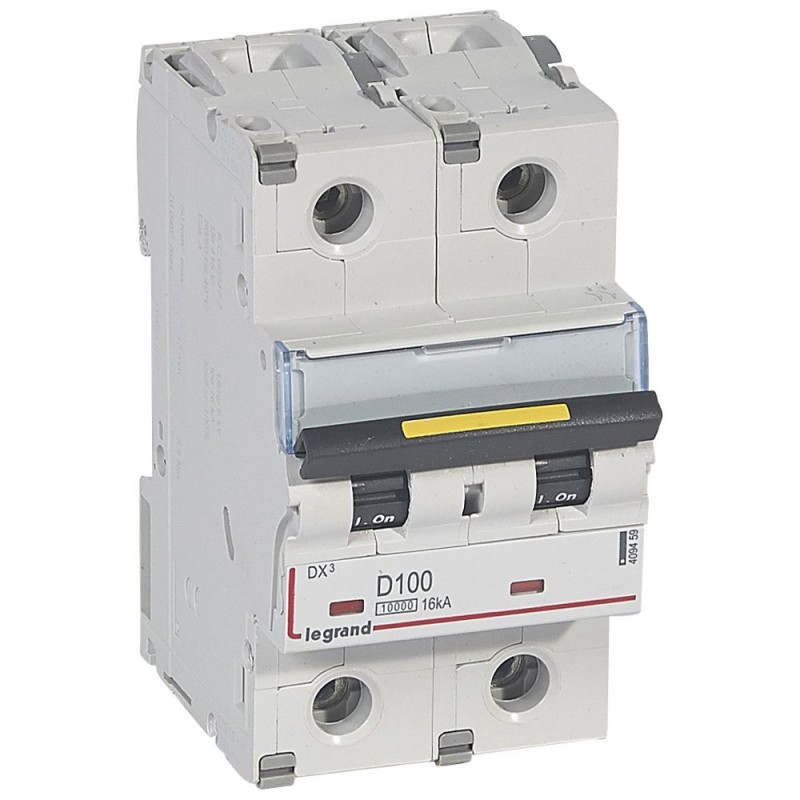

409459 LEGRAND AIMANT DX3 10/16KA D 100A 2P
409459
LEGRAND
AIMANT DX3 10/16KA D 100A 2P
Disjoncteur DX3 10000/16kA - 2P - 230/400 V~ - 100 A - courbe D
Appareils de protection des installations, des équipements et des personnes > Disjoncteur
MAGNETOTÉRMICOS / DIFERENCIALES INDUSTRIA
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND
Les plus vendus
▲En savoir plus
▲Caractéristiques du produit
Deux pôles 230/400 V~ - Courbe D - couper l'Alimentation à 230 V~: 32 kA selon UNE en 60947-2 - courant nominal: 100 - Nombre de modules: 3Caractéristiques générales
MCB DX3 1000A/16kA - disjoncteurs de circuit -courbe D - protection de la sorties - Conforme à la règle UNE en 60898-1 - Pouvoir de la cour: - 10000A - UNE en 60898-1 - 400 V~ (230 V~ pour Uni + Neutre) - 16 kA - UNE en 60947-2 - 400 V~ (230 V~ pour Uni + Neutre) - pris en charge et les commandes auxiliaires du moteur - Connexion: entrée en haut et en bas de la sortie pour les bornes à vis - automatique 2P/3P, et 4P sont associés à des blocs de différentiel adaptatif| Caractéristique | Valeur |
|---|---|
| Antidéflagration (EF004663) | Non |
| Section de conducteur connectable monofilaire (EF007337) | 6 mm² |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
| Classe de protection (IP) (EF005474) | IP20 |
| Conducteur neutre branché simultanément (EF005997) | Non |
| Type de tension (EF000187) | CA |
| Pouvoir de coupure assigné Icn selon EN 60898 à 400 V (EF009555) | 10 kA |
| Dispositifs auxiliaires possibles (EF008148) | Oui |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V (EF009558) | 16 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V (EF009557) | 32 kA |
| Tension nominale de tenue aux chocs Uimp (EF011980) | 4 kV |
| Nombre de pôles protégés (EF005548) | 2 |
| Fréquence (EF000416) | 50 Hz |
| Profondeur d'encastrement (EF000218) | 47 mm |
| Nombre de pôles (total) (EF008618) | 2 |
| Degré de pollution (EF002570) | 2 |
| Largeur dans les unités de partition (EF002950) | 3 |
| Tension d'isolation assignée Ui (EF001366) | 500 V |
| Section de conducteur connectable multifilaire (EF007343) | 6 mm² |
| Courant nominal assigné (EF000227) | 100 A |
| Montage encastré (EF007517) | Oui |
| Caractéristique de déclenchement (EF000889) | D |
| Tension assignée (EF000228) | 400 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE LEGRAND FR.pdf | 155 Mbytes |
|
| 409459 FR_408966.pdf | 1 Mbytes |
|
