LEGRANDBOÎTES DE JONCTION PLEXUS092186 LEGRAND PLEXUS BOX 220X170X92

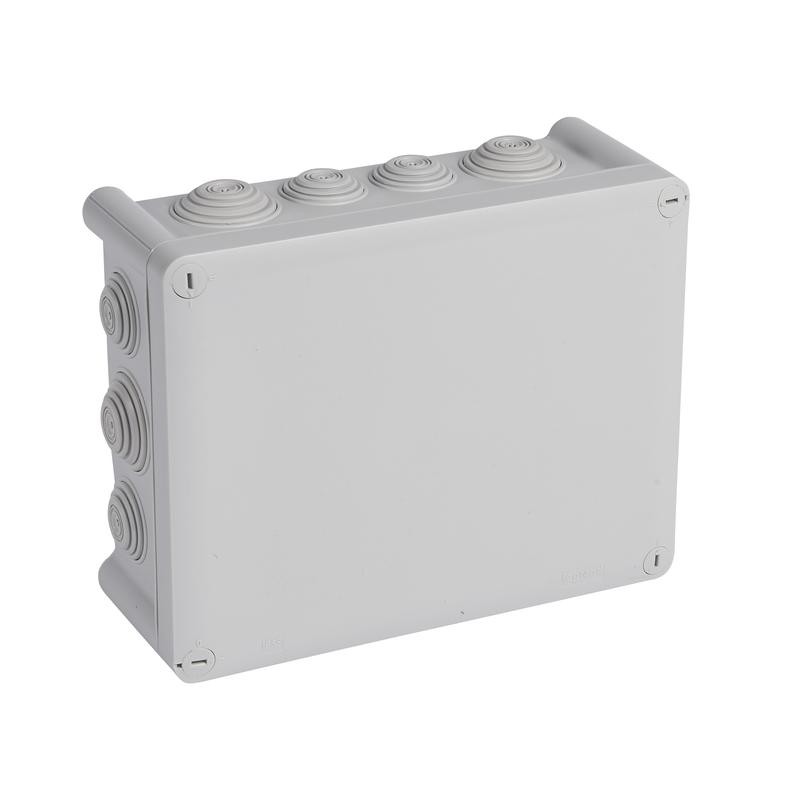

LEGRAND 092186 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

092186 LEGRAND PLEXUS BOX 220X170X92

Code: 092186

Fabricant: LEGRAND

Description:

PLEXUS BOX 220X170X92
ZONE DU PLEXUS 220X170X92
Zone du Plexus - IP 55 - IK 07 - rectangulaire - 220x170x86 mm - 14 entrées
Boîte de jonction pour connexions, Plexo IP55, rectangulaire 220x170x92mm

Catégories:

  • Raccordement (résidentiel & tertiaire) > Boîte / boîtier sailli
  • LEGRAND > BOÎTES DE JONCTION PLEXUS

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 147,03 €

Prix unitaire: 14,703 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques du produit

Boîtes de catégorie II - Gris RAL 7035 - 220 x 170 x 86 mm - 8 entrées (Réf. 0 919 15) + 6 entrées (réf. 0 919 16) - Diamètre des câbles et tubes acceptés: 4 à 32mm

Caractéristiques générales

Boîtes pour rendre étanche Plexus IP 55 - IK 07 - Auto-extinguible 750 ° C (FR 60695 2-10) - Température de fonctionnement -25 ºC à + 40 ºC - les Entrées de câbles ou de pipe par une membrane flexible, la saisie directe - Fermeture par 1/4 de tour. - Visulalización de la position ouverte / fermée (I/O) - montage: - Pour 2 ou 4 points internes avec des vis Ø5mm maximum Pour les 4 angles (sur le volume de câblage) - Pour les pattes de fixation réf. 0 358 02 - terne de la Pac

ETIM for 092186 Raccordement (résidentiel & tertiaire) (EC002600)

Nom de la caractéristiquePour poussière Ex-Zone (EF008404)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFixation du couvercle (EF004586)
Valeur de la caractéristiqueFermeture à baïonnette
Nom de la caractéristiqueConnectable (EF006169)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'entrées (EF003593)
Valeur de la caractéristique14
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP55
Nom de la caractéristiquePour diamètre du tube (EF005496)
Valeur de la caractéristique32 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueRésistant aux intempéries (EF005436)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueUniversel
Nom de la caractéristiquePlombable (EF001454)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMasse de coulage fournie (EF009477)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition du couvercle (EF009212)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCoulable (EF009476)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec blindage (EF005032)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueInstallation dans la terre (EF012570)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueInstallation sous l'eau (EF012571)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTempérature d'utilisation (EF001742)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTraitement de surface (EF000139)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueEntrée de l'arrière (EF005604)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGarnissage (EF000557)
Valeur de la caractéristiqueSans
Nom de la caractéristiquePour Ex-Zone gaz (EF005728)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueForme (EF000051)
Valeur de la caractéristiqueRectangulaire
Nom de la caractéristiqueCouvercle transparent (EF011401)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition antidéflagrante (EF004191)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de traversée de boîtier (EF007661)
Valeur de la caractéristiqueMembrane à niveaux à découper
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique94 mm
Nom de la caractéristiqueMaintien de fonction (EF001613)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique240 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique190 mm
Nom de la caractéristiqueSection de conducteur max. (EF004969)
Valeur de la caractéristique32 mm²
