LEGRAND069814L LEGRAND PL-COMP E/S PULS ETIQ NA+NC AN

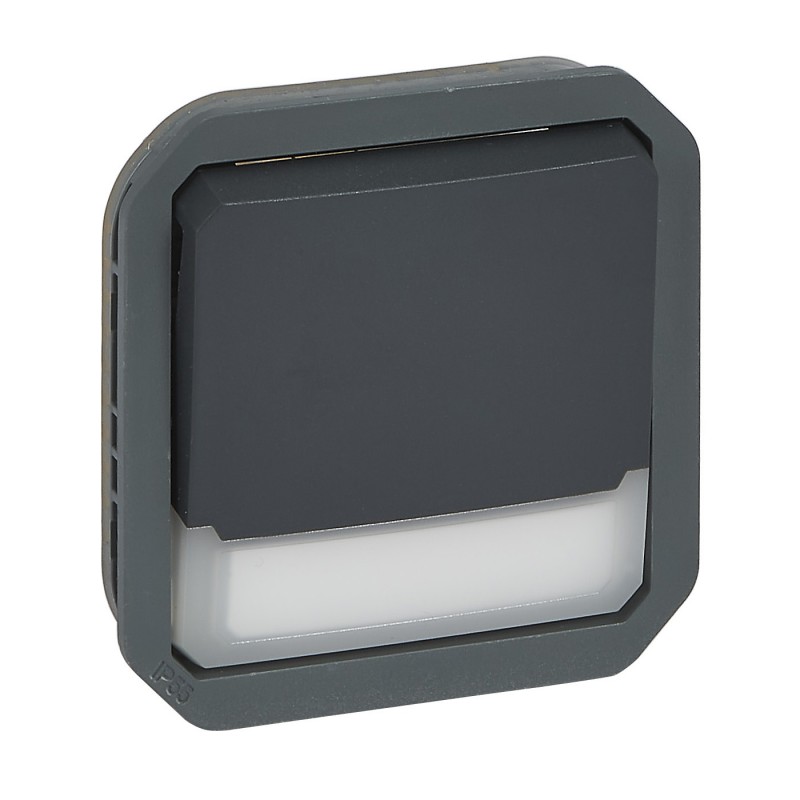

LEGRAND 069814L - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

069814L LEGRAND PL-COMP E/S PULS ETIQ NA+NC AN

Code: 069814L

Fabricant: LEGRAND

Description:

PL-COMP E/S PULS ETIQ NA+NC AN
Bouton-poussoir lumineux NA+NC avec porte-étiquettes modulaire Plexo anthracite - 10 A
Porte-boutons lumineux NA+NC Plexo modulaire - 10A - Anthracite

Catégories:

  • Appareillage terminal, prises et commandes (résidentiel) > Bouton-poussoir (résidentiel)
  • LEGRAND

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 245,07 €

Prix unitaire: 49,013 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 15-17 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Aperçu

Bouton poussoir adapté à divers usages du quotidien : éclairage, ouverture de porte, sonnette, minuterie... Degré de protection IP55. Avec veilleuse LED et porte-étiquette. Produit composable pour installation en surface/encastrée. Contactez NA+NC.

Caractéristiques du produit
  • Bouton-poussoir lumineux NA+NC avec porte-étiquette composable en plexo - Anthracite - À installer avec un cadre pour une installation encastrée ou dans un caisson de surface
  • IP55 - IK08 - 10A
  • Contacter NA + NC
  • Terminal automatique
  • Mécanisme fourni avec garniture - Livré avec lampe 12V
Recommandations / Restrictions
  • Fonctionne également à 230V avec une lampe 230V
description
Bouton poussoir à contact ouvert + contact fermé Étiquette Plexo anthracite modulaire. Boutons-poussoirs 10A - IP 55 - IK 08 - Terminal automatique - Bouton d’onduleur de lumière avec porte-étiquette - Contact NA + NC - Comprend une lampe 12V - Fonctionne également avec une lampe 230V - composable - interrupteurs, boutons-poussoirs et interrupteurs automatiques - Les mécanismes sont fournis avec une façade finie - Installation avec des boîtes de surface ou avec des plaques de support encastrées - Bornes automatiques.

Faits saillants

Avantages lors de l’installation
  • Installation du mécanisme en surface ou encastré avec caisson ou cadre

Spécifications

Type de montageÉlément de base avec boîtier complet, Autre
modèleBouton-poussoir unique
Type d’opérationBouton
Nombre de contacts normalement fermés1
Nombre de contacts normalement ouverts1
Nombre de contacts investisseurs1
Nombre de contacts rotatifs1
Type sans contactNon
Nombre de culbuteurs1
Tension nominale12 V
Courant nominal10 A
Avec la lumièreoui
Avec source lumineuseoui
Avec lampe de signalisationoui
Suivi des contactsNon
Méthode de connexionPince à bouchon
Type d’accessoireFermeture par fil
matérielplastique
Qualité des matériauxThermoplastique
Sans halogèneoui
Traitement antibactérienNon
Traitement de surfaceAucun traitement
Finition de surfaceCompagnon
couleurAnthracite
Numéro RAL (similaire)7016
transparentNon
Espace d’étiquetage/zone d’impressionNon
Surimpressionaucun
Convient pour le degré de protection (IP)IP55 (en)
Résistance aux chocsIK08
Largeur de l’appareil70 mm
Hauteur de l’appareil70 mm
Profondeur de l’appareil46 mm
Compatible avec Apple HomeKitNon
Compatible avec l’Assistant GoogleNon
Compatible avec Amazon AlexaNon
Compatible IFTTTNon
Profondeur d’installation28,5 mm
Température de fonctionnement-10-40 °C
Température de stockage-25-60 °C
Type de tensioncourant alternatif
fréquence50 à 60 Hz
Neutre ObligatoireNon
Affichage des marquages sur les bornes de connexionoui
Capacité du terminal1,5 à 2,5 mm²
Type de câble de connexionSouple ou rigide
Section transversale du noyau1,5 à 2,5 mm²

ETIM for 069814L Appareillage terminal, prises et commandes (résidentiel) (EC000029)

Nom de la caractéristiqueZone de texte/surface d'inscription (EF001035)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueFinition de la surface (EF006569)
Valeur de la caractéristiqueMat
Nom de la caractéristiqueType de raccordement (EF000124)
Valeur de la caractéristiqueBorne à ficher
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueQualité du matériau (EF001257)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de fixation (EF002442)
Valeur de la caractéristiqueFixation à vis
Nom de la caractéristiqueTension nominale (EF000002)
Valeur de la caractéristique12 V
Nom de la caractéristiqueVersion sans contact (EF015811)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCompatible avec Apple HomeKit (EF014925)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTransparent (EF006243)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCompatible avec Amazon Alexa (EF014927)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCompatible avec Google Assistant (EF014926)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec éclairage (EF003829)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTraitement de surface (EF000139)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueAvec source lumineuse (EF005905)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNuméro RAL (équivalent) (EF003882)
Valeur de la caractéristique7016
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueBouton-poussoir unique
Nom de la caractéristiqueImpression (EF000131)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique1
Nom de la caractéristiqueAvec lampe de signalisation (EF000198)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la classe de protection (IP) (EF006755)
Valeur de la caractéristiqueIP55
Nom de la caractéristiqueProfondeur d'appareil (EF008810)
Valeur de la caractéristique46 mm
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique1
Nom de la caractéristiqueContact de report (EF001181)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTraitement antibactérien (EF023790)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristiqueIK08
Nom de la caractéristiqueCompatible IFTTT (EF011072)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts inverseurs (EF015810)
Valeur de la caractéristique1
Nom de la caractéristiqueAssemblage (EF000005)
Valeur de la caractéristiqueÉlément de base avec boîtier complet
Nom de la caractéristiqueLargeur d'appareil (EF008808)
Valeur de la caractéristique70 mm
Nom de la caractéristiqueHauteur d'appareil (EF008809)
Valeur de la caractéristique70 mm
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique10 A
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueAnthracite
Nom de la caractéristiqueType de commande (EF000006)
Valeur de la caractéristiqueBouton-poussoir
Nom de la caractéristiqueNombre de bascules d'actionnement (EF003816)
Valeur de la caractéristique1

FICHE TECHNIQUE - PDF

Titre
Taille
Type
069814L FR_069722L.pdf
849 Kbytes
PDF CATALOGUE LEGRAND FR
155 Mbytes
