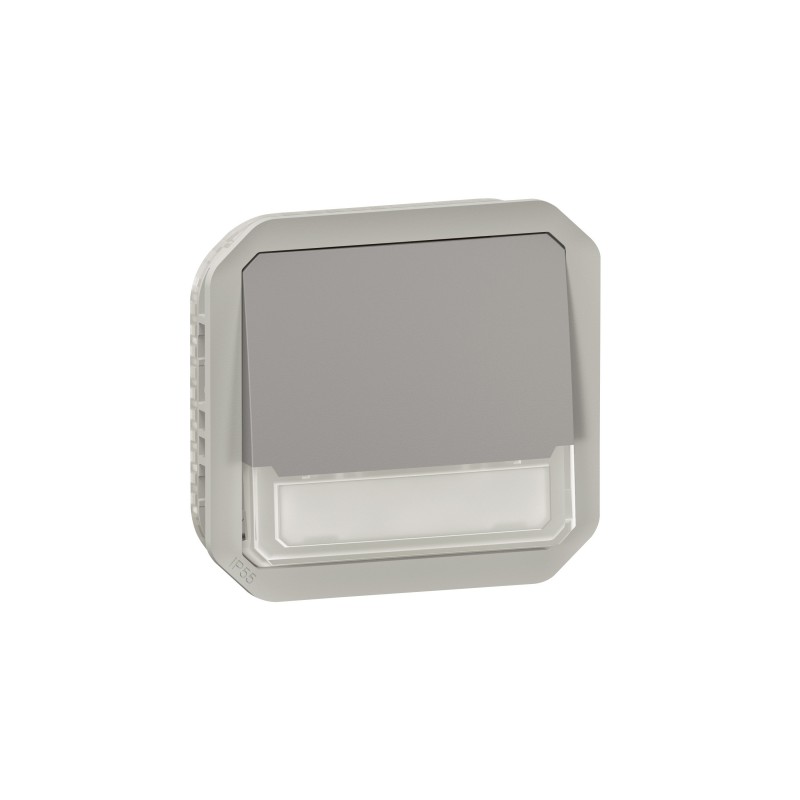

069544L LEGRAND PL-COMP E/S PULS ETIQ NA+NC GR
069544L
LEGRAND
PL-COMP E/S PULS ETIQ NA+NC GR
Bouton-poussoir lumineux NA+NC avec porte-étiquettes modulaire en plexo gris - 10 A
Plexo modulaire NA+NC portaetiq bouton poussoir lumineux - 10A - Gris
Appareillage terminal, prises et commandes (résidentiel) > Bouton-poussoir (résidentiel)
Home > LEGRAND
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND
Related products
▲Les plus vendus
▲En savoir plus
▲Aperçu
Bouton poussoir adapté à divers usages du quotidien : éclairage, ouverture de porte, sonnette, minuterie... Degré de protection IP55. Avec veilleuse LED et porte-étiquette. Modulaire pour l’installation en surface/installation. Contactez NA+NC.
Caractéristiques du produit
- Bouton-poussoir lumineux NA+NC avec porte-étiquettes composable en plexo - Gris - À installer avec un cadre pour une installation encastrée ou dans un caisson de surface
- IP55 - IK08 - 10A
- Contacter NA + NC
- Terminal automatique
- Mécanisme fourni avec garniture - Livré avec lampe 12V
Recommandations / Restrictions
- Fonctionne également à 230V avec une lampe 230V
description
Bouton poussoir à contact ouvert + étiquette modulaire Plexo gris contact fermé. Boutons-poussoirs 10A - IP 55 - IK 08 - Terminal automatique - Bouton d’onduleur de lumière avec porte-étiquette - Contact NA + NC - Comprend une lampe 12V - Fonctionne également avec une lampe 230V - composable - interrupteurs, boutons-poussoirs et interrupteurs automatiques - Les mécanismes sont fournis avec une façade finie - Installation avec des boîtes de surface ou avec des plaques de support encastrées - Bornes automatiques.Faits saillants
Avantages lors de l’installation
- Installation du mécanisme en surface ou encastré avec caisson ou cadre
Spécifications
| Type de montage | Élément de base avec boîtier complet, Autre |
|---|---|
| modèle | Bouton-poussoir unique |
| Type d’opération | Bouton |
| Nombre de contacts normalement fermés | 1 |
| Nombre de contacts normalement ouverts | 1 |
| Nombre de contacts rotatifs | 1 |
| Type sans contact | Non |
| Nombre de culbuteurs | 1 |
| Tension nominale | 12 V |
| Courant nominal | 10 A |
| Avec la lumière | oui |
| Avec source lumineuse | oui |
| Avec lampe de signalisation | oui |
| Suivi des contacts | Non |
| Méthode de connexion | Pince à bouchon |
| Type d’accessoire | Fermeture par fil |
| matériel | plastique |
| Qualité des matériaux | Thermoplastique |
| Sans halogène | oui |
| Traitement antibactérien | Non |
| Traitement de surface | Aucun traitement |
| Finition de surface | Compagnon |
| couleur | gris |
| Numéro RAL (similaire) | 7046 |
|---|---|
| transparent | Non |
| Espace d’étiquetage/zone d’impression | Non |
| Surimpression | aucun |
| Convient pour le degré de protection (IP) | IP55 (en) |
| Résistance aux chocs | IK08 |
| Largeur de l’appareil | 70 mm |
| Hauteur de l’appareil | 70 mm |
| Profondeur de l’appareil | 46 mm |
| Compatible avec Apple HomeKit | Non |
| Compatible avec l’Assistant Google | Non |
| Compatible avec Amazon Alexa | Non |
| Compatible IFTTT | Non |
| Profondeur d’installation | 28,5 mm |
| Température de fonctionnement | -10-40 °C |
| Température de stockage | -25-60 °C |
| Type de tension | courant alternatif |
| fréquence | 50 à 60 Hz |
| Neutre Obligatoire | Non |
| Affichage des marquages sur les bornes de connexion | oui |
| Capacité du terminal | 1,5 à 2,5 mm² |
| Type de câble de connexion | Souple ou rigide |
| Section transversale du noyau | 1,5 à 2,5 mm² |
| Caractéristique | Valeur |
|---|---|
| Zone de texte/surface d'inscription (EF001035) | Non |
| Matériau (EF002169) | Plastique |
| Finition de la surface (EF006569) | Mat |
| Type de raccordement (EF000124) | Borne à ficher |
| Sans halogène (EF000025) | Oui |
| Qualité du matériau (EF001257) | Thermoplastique |
| Type de montage (EF000003) | Autre |
| Type de fixation (EF002442) | Fixation à vis |
| Tension nominale (EF000002) | 12 V |
| Version sans contact (EF015811) | Non |
| Compatible avec Apple HomeKit (EF014925) | Non |
| Transparent (EF006243) | Non |
| Compatible avec Amazon Alexa (EF014927) | Non |
| Compatible avec Google Assistant (EF014926) | Non |
| Avec éclairage (EF003829) | Oui |
| Traitement de surface (EF000139) | Non traité |
| Avec source lumineuse (EF005905) | Oui |
| Numéro RAL (équivalent) (EF003882) | 7046 |
| Modèle (EF000010) | Bouton-poussoir unique |
| Impression (EF000131) | Sans |
| Avec lampe de signalisation (EF000198) | Oui |
| Adapté à la classe de protection (IP) (EF006755) | IP55 |
| Profondeur d'appareil (EF008810) | 46 mm |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 1 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 1 |
| Contact de report (EF001181) | Non |
| Traitement antibactérien (EF023790) | Non |
| Résistance aux chocs (EF004293) | IK08 |
| Compatible IFTTT (EF011072) | Non |
| Nombre de contacts inverseurs (EF015810) | 1 |
| Assemblage (EF000005) | Élément de base avec boîtier complet |
| Largeur d'appareil (EF008808) | 70 mm |
| Hauteur d'appareil (EF008809) | 70 mm |
| Courant nominal assigné (EF000227) | 10 A |
| Couleur (EF000007) | Gris |
| Type de commande (EF000006) | Bouton-poussoir |
| Nombre de bascules d'actionnement (EF003816) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE LEGRAND FR.pdf | 155 Mbytes |
|
| 069544L FR_069722L.pdf | 849 Kbytes |
|
