LEGRANDTERMINAUX VIKING037171 LEGRAND TERMINAL TERRESTRE

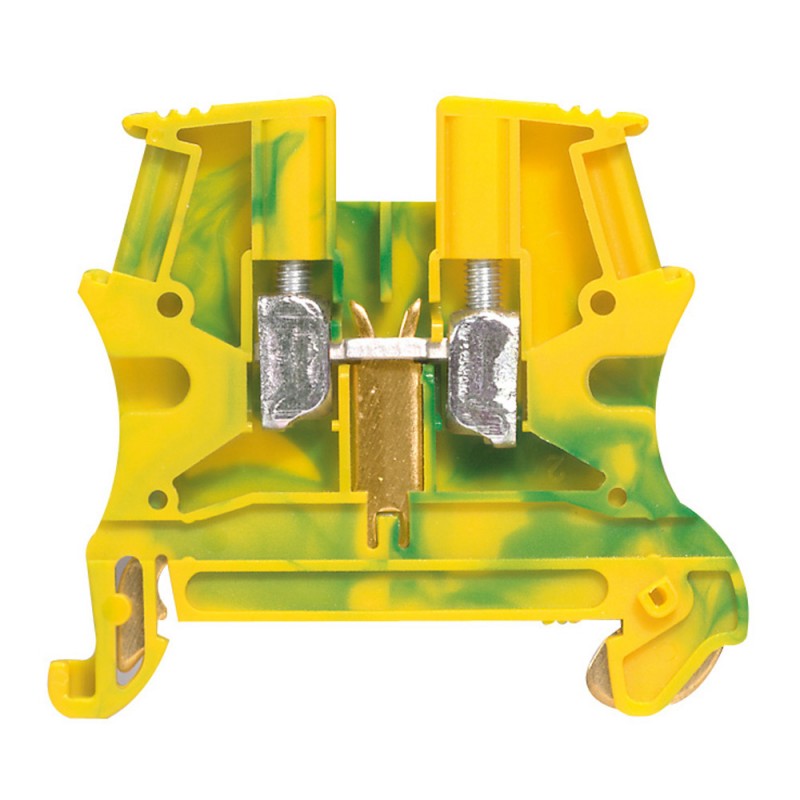

LEGRAND 037171 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

037171 LEGRAND TERMINAL TERRESTRE

Code: 037171

Fabricant: LEGRAND

Description:

TERMINAL TERRESTRE
BORNIER DE TERRE
Bornier Viking 3 - pour-cond. de protec. pied en métal rail - sim. - l'étape 6
Cosse à pied en métal Viking 3 TT - 4² - 6 pas

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • LEGRAND > TERMINAUX VIKING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 294,47 €

Prix unitaire: 5,8893 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques du produit

Pour la protection du conducteur - Pied en métal 1 connexion - 1 entrée/1 sortie - rail de Fixation sans vis jusqu'à l'étape 10 mm et avec des vis pour les étapes 12 et 15 mm STYLO à partir de 10 mm2 Couleur: Vert/jaune nominale de la Section transversale: 4 mm2 - Capacité de conducteur rigide: 0,25 à 6 mm2 - Capacité flexible conducteur avec le terminal ou non-terminal: 0,25 à 4 mm2 - Hauteur: 6 mm

Caractéristiques générales

Bornes de connexion à vis Viking? 3 - pour le câble, cuivre - assurer la connexion électrique entre 2 conducteurs en cuivre flexible (terminal ou non-terminal) ou rigide - 2 zones pour les peignes d'interconnexion de compensation de potentiel avec insertion automatique jusqu'à l'étape de 8 mm (uniquement au premier étage pour les blocs de multi-étages) - lane symétrique fond 15 mm, symétrique 60715 fond de 7,5 mm et 15 mm

ETIM for 037171 Blocs de jonction (EC000897)

Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique2
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique46.5 mm
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV2
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueFinition antidéflagrante 'Ex e' (EF008498)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-5 °C
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique52.5 mm
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueVert/jaune
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique800 V
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique6 mm
Nom de la caractéristiqueNombre d'étages (EF002659)
Valeur de la caractéristique1
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueBorne à vis

FICHE TECHNIQUE - PDF

Titre
Taille
Type
037171 FR_037170.pdf
1 Mbytes
PDF CATALOGUE LEGRAND FR
155 Mbytes
