LEGRANDAUTOMATISATION DMX3 OPEN FRAME028515 LEGRAND DMX3 4000N 1000V FIXE 4P 2000A

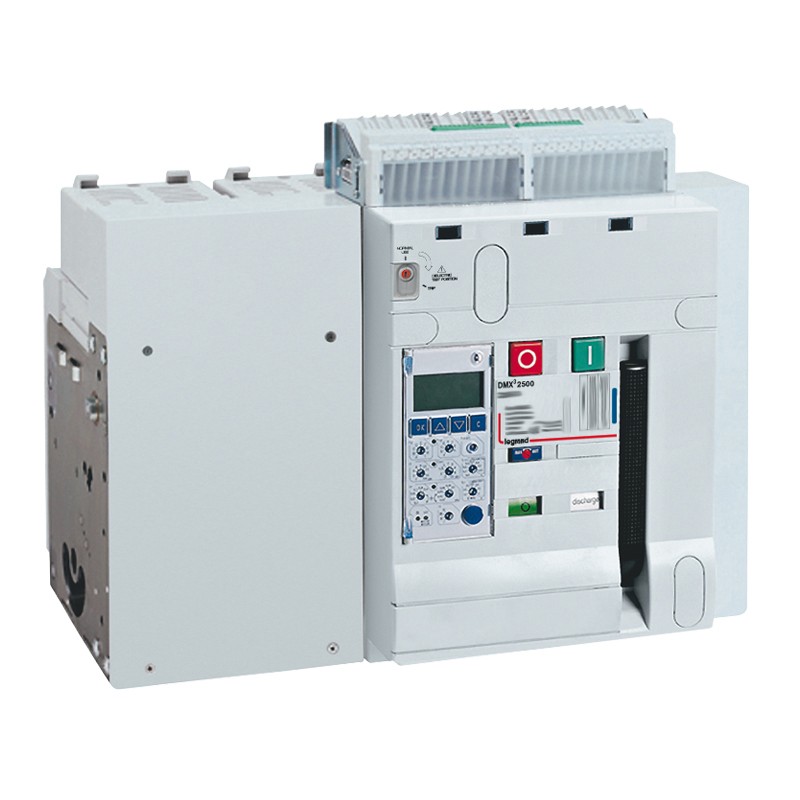

LEGRAND 028515 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

028515 LEGRAND DMX3 4000N 1000V FIXE 4P 2000A

Code: 028515

Fabricant: LEGRAND

Description:

DMX3 4000N 1000V FIXE 4P 2000A
Disjoncteur à cadre ouvert DMX³ 4000 - fixe - taille 2 - 4P- Entrée: 2000A - 1000Vac - Icu 50kA
DMX³ 4000 Interrupteur automatique à cadre ouvert - Fixe - 4P - 2000A

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • LEGRAND > AUTOMATISATION DMX3 OPEN FRAME

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques du produit

Disjoncteur à cadre ouvert DMX³ 4000 pour applications photovoltaïques, éoliennes et ferroviaires - Version fixe - Taille 2 - 4 pôles - Entrée: 2000A - 1000Vac - Icu 50kA. Conformément à la norme CEI 60947-2.

Caractéristiques générales

DMX³ 4000 - 1000Vac - Disjoncteurs à cadre ouvert de 630 à 4000 A - Les interrupteurs à cadre ouvert permettent une protection et un contrôle à l’entrée de l’installation dans des secteurs spécifiques tels que le vent, le photovoltaïque et le chemin de fer, qui doivent fonctionner avec des tensions allant jusqu’à 1000V de courant alternatif - Ces produits doivent être commandés avec une unité de protection (montage en usine) - Ils sont fournis avec 4 contacts auxiliaires NA / NC, 1 joint de porte, connexions arrière pour connexion horizontale (version fixe) ou pour connexion plate (version sectionnable), et base et kit sectionnables (version sectionnelle uniquement).

ETIM for 028515 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique4000 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique800 A
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique1200 A
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique2000 A
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueArrière
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique800 V
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueNon
