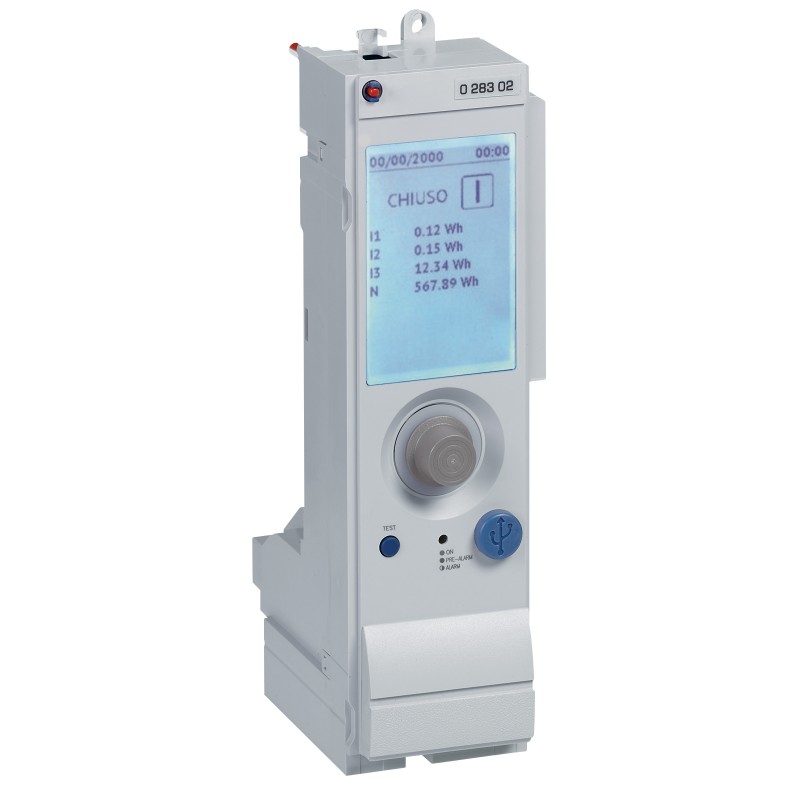

LEGRAND 028302 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

028302 LEGRAND DMX³ 1600 UD MP4.10 PROTECTION

Code: 028302

Fabricant: LEGRAND

Description:

DMX³ 1600 UD MP4.10 PROTECTION
DMX³ 1600 interrupteur à cadre ouvert - fixe - lcu 50kA - taille 0 - 3P - ln 1000A, complet avec unité de protection MP4.10 028302
Unité de protection MP4.10 sans fonction de mesure pour DMX³1600

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • LEGRAND > AUTOMATISATION DMX3 OPEN FRAME

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LEGRAND

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.475,80 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 15-17 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Les interrupteurs à cadre ouvert DMX³ permettent la protection et le contrôle à l’entrée des installations basse tension de 630A à 6300A. Les sectionneurs DMX³-I Load Cut permettent de couper et de sectionner des circuits basse tension de 1000A à 6300A sous charge. Ces dispositifs de protection de l’alimentation sont disponibles en version fixe ou sectionnelle et peuvent être équipés de mécanismes de verrouillage pour les onduleurs secteur. Ils peuvent être complétés par des auxiliaires tels que des bobines de détente, des commandes motorisées, des serrures, des prises avant ou arrière, des séparateurs. Les unités de protection électroniques permettent un réglage précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour une installation en usine. Le DMX³ 1600 dispose d’une version complète pré-équipée d’une unité de protection. Les unités de protection peuvent être réglées directement sur l’écran ou en combinaison avec un dongle Bluetooth, les paramètres peuvent être ajustés via une application.
Courant nominal permanent Iu1000 A
Tension nominale230 à 690 V
Courant nominal de court-circuit au courant de coupure Icu à 50 Hz 400 V50 kA
Réglage de libération de la surcharge de courant400 à 1000 A
Plage de réglage du relâchement différé en court-circuit à court terme600 à 10000 A
Plage de réglage du déclenchement instantané en cas de court-circuit2000-50000 A
Construction de l’appareilTechnologie intégrée fixe pour dispositif intégré
Protection intégrée contre les défauts à la terreoui
Type de connexion du circuit de courant principalConnexion à vis
Convient pour le montage sur rail DINNon
Montage sur rail DIN en optionNon
Nombre de contacts auxiliaires en tant que contact de changement1
Avec alarme activéeoui
Avec déclencheur basse tension intégréNon
Nombre de poteaux3
Position de raccordement pour le circuit de tension principalDerrière
Exécution de l’élément d’actionneurBouton-poussoir
Appareil complet avec dispositif de protectionoui
Entraînement motorisé intégréNon
Entraînement motorisé en optionoui
Classe de protection (IP)IP30
Largeur254 mm
hauteur321 mm
profondeur203 mm
Résistance aux chocssans objet
Température de fonctionnement-25-70 °C
Température de stockage-25-70 °C
Type de tensioncourant alternatif
fréquence50 à 60 Hz
Direction de l’alimentation électriqueDu haut ou du bas
Affichage des marquages sur les bornes de connexionNon
couleurgris
Numéro RAL7035
Sans halogèneoui
Capacité du terminal240 à 600 mm²
Type de câble de connexionSouple ou rigide
Espace d’étiquetage/zone d’impressionNon
Contient une pile et/ou un accumulateuroui

ETIM for 028302 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueType de dispositif d'actionnement
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueNon
