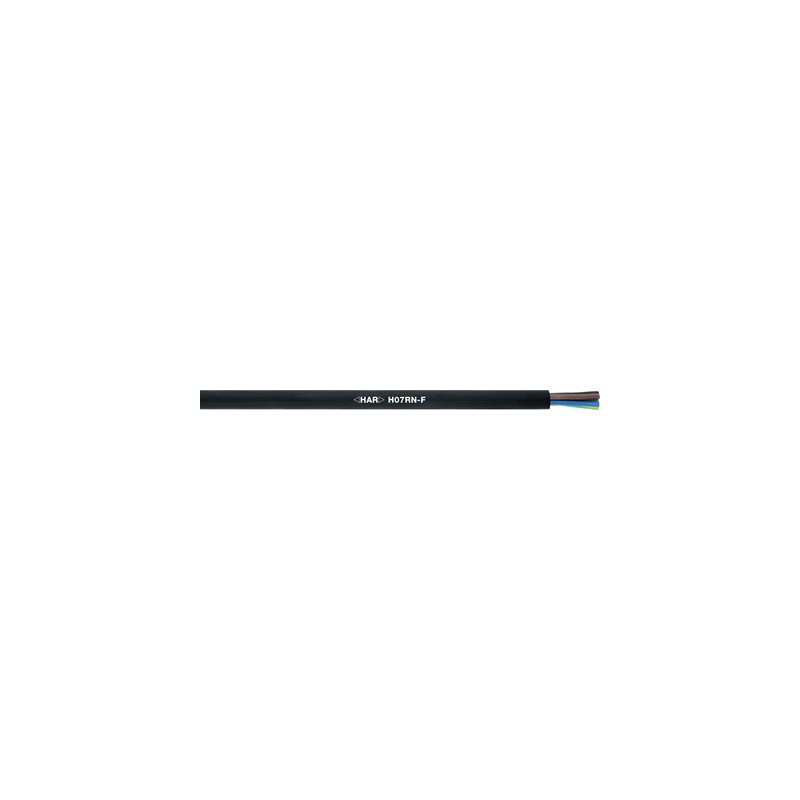

4533075 H07RN-F, ENHANCED VERSION 4G25 LAPP Câble de raccordement et commande sans halogène, immersion de lo..

Avantages

• Assemblages de mono-conducteurs, ces câbles équipés d'une gaine en caoutchouc H07RN-F peuvent être utilisés dans le cadre d'installations de protection contre les courts-circuits selon IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Part 520
• Encore plus résistant à l'eau que H07RN-F et H07RN8-F
• Gamme de températures de conducteur plus adaptée aux installations en extérieur et plus étendue que H07RN-F, H07ZZ-F, H07BN4-F et NSSHÖU

Applications

• Contraintes mécaniques moyennes, dans les domaines de l'industrie ou de l'agriculture, sur des appareils portatifs et des systèmes d'alimentation (H07RN-F selon EN 50565-2)
• Boucle d'écoulement en torsion entre la nacelle et la tour d'une éolienne
• Application en extérieur selon EN 50565-2
• Pour les bâtiments ou les usines à forte concentration de personnes et de biens

Particularités

• Résistant aux huiles selon la norme EN 60811-404; Bonne résistance à l'abrasion, aux agents atmosphériques, graisse et huiles minérales.
• Résistant aux UV, à l'ozone (selon EN 60811), au froid (flexible à -40°C) et à la chaleur (+90°C sur l'âme)
• Boucle d'écoulement résistant à la torsion (turbine éolienne) ==>TW-0, TW-1 et TW-2: -40 °C à +90 °C/ 2,000 cycles (5,000 cycles à partir de +5 °C)/ angle de torsion de +/-150 ° par mètre à une vitesse d'une révolution par minute
• Immersion longue durée sans interruption (AD8) jusqu’à une profondeur d’eau de 100 m (eau chlorée autorisée, pas d’eau potable, température de l’eau +5 °C au minimum, uniquement plans d’eau sans courant et trafic)
• Sans halogène selon EN 60754 (sous-parties -1 et -2), non-propagateur de la flamme selon IEC 60332-1-2 et faible densité des fumées (LS) selon EN 61034-2

Homologations / références de la norme

• Homologation pour type de câble <HAR> H07RN-F selon EN 50525-2-21

Constitution du produit

• Âme à brins fins de cuivre nu
• Isolation des conducteurs: caoutchouc spécial
• Gaine extérieure en mélange de caoutchouc spécial

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• À brins fins selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Mouvement de torsion dans l'éolienne

• TW-0 et TW-2, voir Annexe T0

Rayon de courbure minimum

• Mobile : 6 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U: 450/750 V

Tension d'essai

• 2500 V CA

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Capacité de charge

• Selon IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Plage de température

• Déplacé : -40 °C à +90 °C
• Pose fixe : -50°C à +90°C
