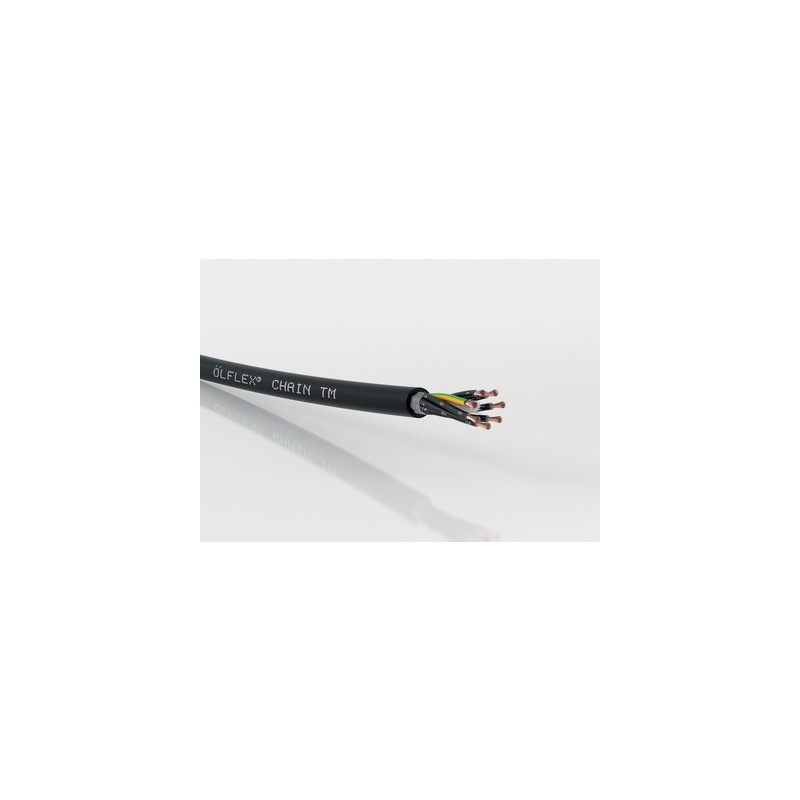

LAPP 8718120 8718120 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

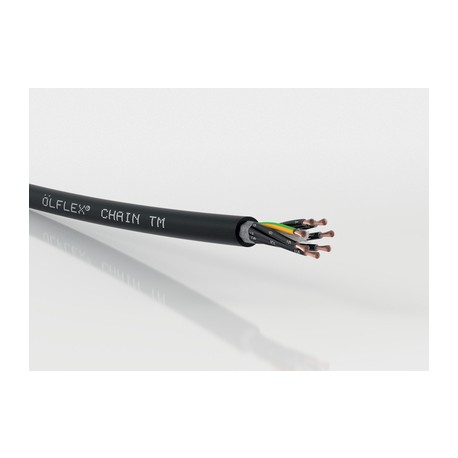

8718120 LAPP CHAÎNE ÖLFLEX TM 12G18AWG

Référence: 8718120

Fabricant: LAPP

Description:

CHAÎNE ÖLFLEX TM 12G18AWG
ÖLFLEX® CHAIN TM

Catégories:

  • LAPP > ÖLFLEX FD

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 18,35 €/m

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 1 semaine.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Câble d’alimentation et de commande CHAIN TM ® ÖLFLEX pour de multiples applications dans les chaînes d’énergie, AWM UL répertorié et reconnu AWM UL/cUL.

  • Core Line: Pour les efforts moyens dans les applications de chaîne énergétique. Longueurs de déplacement et accélérations de moyenne à longue
  • Plusieurs certificats selon NEC et NFPA 79
  • Installation sans problème dans des plateaux pour câbles, machines industrielles ou installations éoliennes

produit

  • Les certifications multiples offrent diverses possibilités d’utilisation, réduisent la variété des produits à utiliser et réduisent les coûts de stockage
  • Les certifications TC-ER et MTW permettent la pose ouverte dans les chemins de câbles, ainsi que l’utilisation dans les machines industrielles à l’aide d’un seul câble
  • Résister aux lubrifiants à base d’huile minérale et à d’autres produits chimiques
  • Idéal pour les fabricants de machines et d’appareils orientés vers l’exportation en raison de l’acceptation réglementaire élevée par le Code national nord-américain de l’électricité NFPA70 / NEC (National Electrical Code)
  • Convient pour une utilisation permanente à l’extérieur, dans la plage de température indiquée

Champ d’utilisation

  • Pour les chaînes de câbles ou les pièces mobiles de machines
  • Pose ouverte fixe dans et entre les chemins de câbles et les machines industrielles selon NEC
  • Machines industrielles et machines-outils
  • Éoliens
  • Robots linéaires, équipements de manutention automatisés

Caractéristiques du produit

  • Plus grande résistance aux huiles selon UL OIL RES I et UL OIL RES II.
  • Pas de répartiteur de feu selon CSA FT4; UL (Test vertical)
  • Résistant à la lumière du soleil; enterré directement
  • Imperméable à l’eau, UL 75°C humide

Normes de référence / Approbations

  • Certification US (UL) et UL AWM: TC-ER Tray Cable-Exposed Run MTW Machine Tool Wire « Constant Flexing » WTTC Wind Turbine Tray Cable PLTC-ER Power Limited Tray Cable ITC Instrumentation Tray Cable DP-1 Data Processing Cable AWM Style 20886
  • Certification Canada c(UL) et CSA AWM : Instrumentation de contrôle CIC/TC, Câble/Chemin FT4, AWM I/II A/B FT4
  • Classe 1 Division 2 selon l’article NEC 501
  • Utilisation sur des chaînes de câbles : veuillez faire attention aux lignes directrices sur l’assemblage à l’annexe T3.

Composition du produit

  • Fils de cuivre nus extra-fins
  • Isolation du conducteur: PVC avec revêtement en nylon
  • Conducteurs tressés formant des couches et avec de courtes étapes de tressage
  • Enveloppe non tissée
  • Enveloppe extérieure: Polymère thermoplastique spécialement formulé
  • Couleur de couverture: noir (similaire à RAL 9005)

Classification SEQE 5

  • ID de classe ETIM 5.0 : EC000104
  • Description de la classe ETIM 5.0 : Câble de commande

Code d’identification du conducteur

  • Noir avec des chiffres blancs

Formation des conducteurs

  • Fil extra-mince, selon VDE 0295 CIase 6 / IEC 60228 CIase 6

Mouvement de couple en WTG

  • TW-0 et TW-2, voir l’annexe T0

Rayon de courbure minimal

  • Flexible: à partir de 7,5 x diamètre extérieur
  • Installation fixe: 4 x diamètre extérieur

Tension nominale

  • UL/CSA : 600 V (TC, MTW, CIC), 1000 V (WTTC, AWM)
  • CEI: U0/U 300/500 V

Tension d’essai

  • 2000 V

Conducteur de protection

  • G = avec conducteur de protection AM/VE

Plage de température

  • Installation fixe : -40°C (-25°C UL TC) à +90°C (UL TC, MTW, conforme AWM +105°C)
  • Mobile : -25°C à +90°C (conforme UL MTW)

Cycles de flexion continus

  • Voir le tableau de sélection A2-1 en annexe à notre catalogue en ligne
