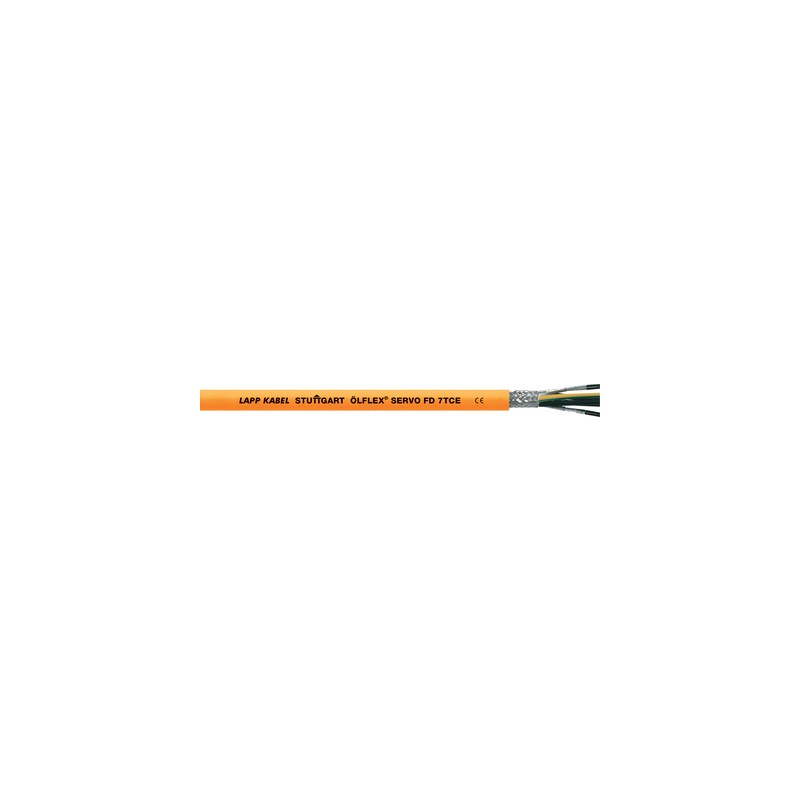

700755 LAPP ÖLFLEX SERVO FD 7TCE 4G14AWG+ (2x16AWG)

produit

• Les certifications multiples offrent diverses possibilités d’utilisation, réduisent la variété des produits à utiliser et réduisent les coûts de stockage
• Les listes de câbles d’alimentation de moteur TC-ER et flexibles permettent une pose non protégée dans des chemins de câbles ainsi qu’une utilisation statique et très flexible pour les machines industrielles avec le même câble
• Économique, facile à installer, car il ne nécessite pas de tuyaux fermés (adapté aux installations ouvertes)
• La construction de faible capacité permet des longueurs de câble plus longues entre le convertisseur et l’entraînement
• Résistant au contact avec des lubrifiants à base d’huile minérale, d’acides dilués, de solutions aqueuses alcalines et d’autres agents chimiques
• Idéal pour les fabricants de machines et d’appareils orientés vers l’exportation en raison de l’acceptation réglementaire élevée par le Code national nord-américain de l’électricité NFPA70 / NEC (National Electrical Code)

Champ d’utilisation

• Câble de connexion entre le servocontrôleur et le moteur
• Pour les chaînes de câbles ou les pièces mobiles de machines
• Pose ouverte fixe dans et entre les chemins de câbles et les machines industrielles selon NEC
• Machines industrielles et machines-outils
• Robots linéaires, équipements de manutention automatisés
• Lignes d’assemblage, lignes de production, dans tout type de machines.

Caractéristiques du produit

• Résistant à l’huile selon UL OIL RES I & II
• Pas de répartiteur de feu selon CSA FT4; UL (Test vertical)
• -40°C Cold Bend; -25°C Impact froid; 90°C Humide ou Sec
• Résistant à la lumière du soleil (résistance aux UV)
• Capacité d’inhumation directe (capacité d’inhumation directe selon les directives américaines)
• Faible capacité

Normes de référence / Approbations

• UL TC-ER (Exposed Run) selon UL 1277
• Câble d’alimentation moteur flexible selon UL 2277
• Classe 1 Division 2 selon l’article NEC 501
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4
• Utilisation sur des chaînes de câbles : veuillez faire attention aux lignes directrices sur l’assemblage à l’annexe T3.

Composition du produit

• Fils de cuivre nus extra-fins
• Isolation du conducteur: EPR Mix
• Conception individuelle en fonction de chaque référence: conducteurs de puissance avec une ou deux paires de contrôle blindées indépendamment. Paires de contrôle et d’alimentation tressées avec des longueurs de pas courtes
• Enveloppe non tissée
• Ecran à tresse en cuivre étamé
• Coque extérieure: Élastomère thermoplastique (TPE) spécialement conçu, orange

Classification SEQE 5

• ID de classe ETIM 5.0 : EC000057
• Description DE LA CLASSE ETIM 5.0 : Câble d’alimentation basse tension

Code d’identification du conducteur

• Conducteurs de puissance: noir avec marquage U / L1 / C / L +; V/L2; W/L3/D/L-; Conducteur de protection GN/YE
• Conceptions optionnelles avec
  une paire de conducteurs de commande: noir; blanc
  Deux paires de conducteurs de commande: noir avec des chiffres blancs: 5, 6, 7, 8

Certifications

• États-Unis : UL TC-ER, Flexible Motor Supply Canada : c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Formation des conducteurs

• Fil extra-mince, selon VDE 0295 CIase 6 / IEC 60228 CIase 6

Rayon de courbure minimal

• Flexible: à partir de 7,5 x diamètre extérieur
• Installation fixe: 5 x diamètre extérieur

Tension nominale

• UL TC: 600V
  Alimentation moteur flexible UL: 1000V
  c(UL) CIC/TC : 600V
  cRU AWM: 1000V
• CEI U₀/U : 600/1000 V

Tension d’essai

• Conducteur/conducteur : 4 kV
• Pilote / Affichage: 2 kV

Conducteur de protection

• G = avec conducteur de protection AM/VE

Plage de température

• Mobile : -5°C à +90°C
  Installation fixe : -40 °C à +90 °C

Cycles de flexion continus

• Voir le tableau de sélection A2-1 en annexe à notre catalogue en ligne
