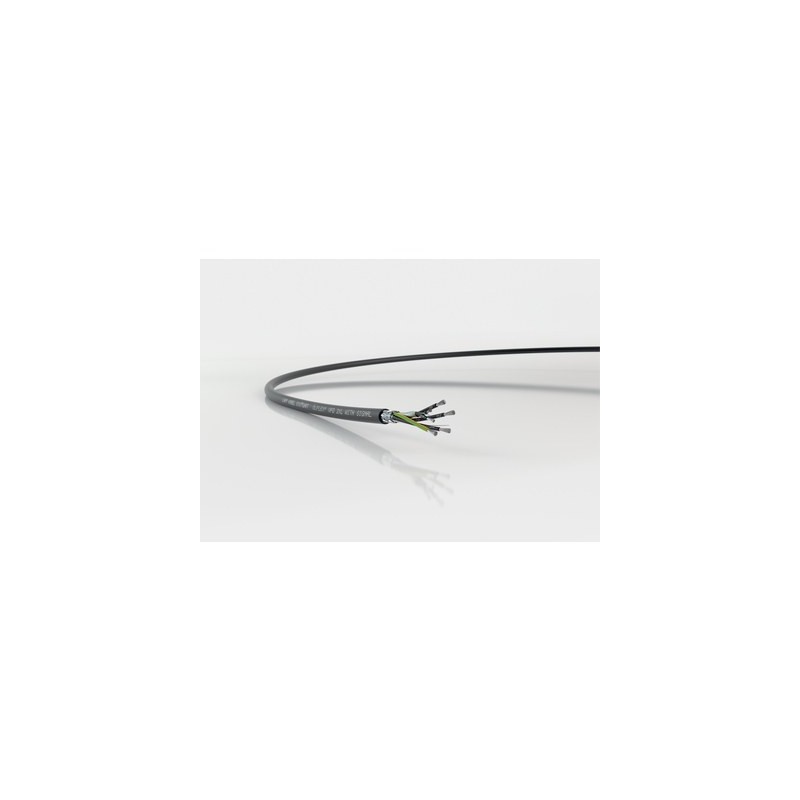

LAPP 700716 700716 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

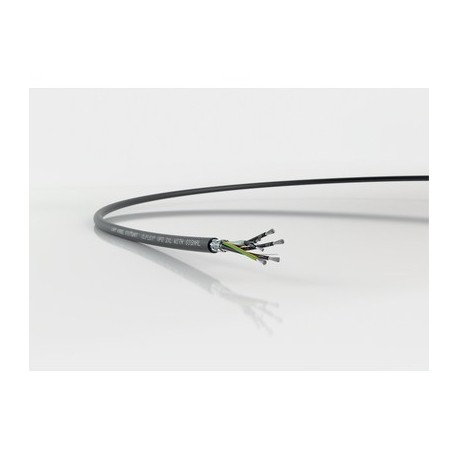

700716 LAPP ÖLFLEX VFD 2XL AVEC SIGNAL 4/4C+14/2C

Référence: 700716

Fabricant: LAPP

Description:

ÖLFLEX VFD 2XL AVEC SIGNAL 4/4C+14/2C
ÖLFLEX® VFD 2XL avec signal

Catégories:

  • Câbles > Câble d'alimentation 1kV pour utilisation mobile
  • LAPP > ÖLFLEX-SERVO

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ÖLFLEX® VFD 2XL - câble VFD blindé pour installation fixe ou flexion occasionnelle avec UL TC-ER.

  • Entraînement VFD et connexions de moteur
  • Large gamme d’applications (NFPA 70/NEC) / conformité à la norme NFPA 79 pour les machines industrielles
  • Conforme à la norme EMC

Avantages

  • Un câble commun pour plusieurs circuits
  • La certification multi-normes réduit les variétés de pièces et réduit les coûts
  • Économie, installation facile en raison de l’omission de pistes fermées (adapté au câblage ouvert)
  • La conception à faible capacité permet une connexion de câble plus longue entre le convertisseur de fréquence et le moteur
  • Approuvé UL TC-ER et c(UL) CIC/TC

Plage d’applications

  • Câble de connexion entre le convertisseur de fréquence et le moteur
  • Pour les installations fixes ou les applications avec des mouvements occasionnels
  • Classe 1 Division 2 selon NEC Articles 336, 501
  • Ingénierie d’usine
  • Machines industrielles et machines-outils

Caractéristiques du produit

  • Résistant à l’huile selon UL OIL RES I & II
  • Retardateur de flamme selon CSA FT4
    Test de flamme à plateau vertical UL
  • 90 °C Humide ou sec; -40°C Cold Bend;-25°C Cold Impact
  • Résistant à la lumière du soleil; Enterrement direct

Références aux normes / Approbations

  • UL TC-ER (série exposée) selon UL 1277
  • Classe 1 Division 2 selon NEC Articles 336, 501
  • Câble d’alimentation moteur flexible selon UL 2277
  • c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
  • CE (50V - 1kV)

Maquillage du produit

  • Conducteur en fil fin, en cuivre étamé
  • Isolation du noyau: XLPE
  • Paire de commande avec film d’aluminium laminé et fil de vidange étamé
  • Ruban barrière
  • Feuille revêtue d’aluminium
  • Tressage en cuivre étamé avec fil de vidange
  • Gaine extérieure: Élastomère thermoplastique (TPE) spécialement formulé, noir

Classification ETIM 5

  • ID de classe ETIM 5.0 : EC000057
  • ETIM 5.0 Class-Description: Câble d’alimentation basse tension

Classification ETIM 6

  • ID de classe ETIM 6.0 : EC000057
  • ETIM 6.0 Class-Description: Câble d’alimentation basse tension

Code d’identification de base

  • Noir avec des chiffres blancs

Certifications

  • États-Unis: UL TC-ER, WTTC, Alimentation flexible du moteur
    Canada : c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Échouage de conducteur

  • Fil fin

Rayon de pliage minimal

  • Flexion occasionnelle: 15 x diamètre extérieur
  • Installation fixe: 7,5 x diamètre extérieur

Tension nominale

  • UL TC: 600V / 2000V
    Alimentation moteur flexible UL: 1000V
    c(UL) CIC/TC : 600V
    cRU AWM: 1000V
  • IEC U0/U : 600/1000 V

Tension d’essai

  • 6000 V

Conducteur de protection

  • G = avec conducteur de protection GN-YE

Plage de température

  • Flexion occasionnelle : -25°C à +90°C
    Installation fixe : -40°C à +90°C
