63106040 BUTT JOINT L-RBB 25 LAPP Cosses de câble isolées Easy-Entry (cosses annulaires, cosses à fourche (é..

Avantages

• La forme conique EASY-ENTRY de la cosse plastique facilite et sécurise l'insertion du conducteur
• Aucun risque de plier le toron et donc de sertir sans bien écraser l'âme
• Pour une bonne résistance mécanique et une meilleure conductivité

Applications

• Fabrication d'équipements et d'armoires de commande

Particularités

• Cosse brasée, donc compressible quelle que soit la position
• Pour une jonction haut de gamme en toute simplicité
• Zinguage électrolytique pour une protection maximale contre la corrosion
• Contact à sertir : cosses plates doublement replié et brasé
• Cosses en métal moletées à l'intérieur

Homologations / références de la norme

• Testé selon DIN IEC 60352
• Numéro de fichier E334109, Cf. tableau

Remarques

• Prolongateur : Il est possible de sertir ensemble des conducteurs à âme massive, des brins fins toronnés et diverses sections

Modèle

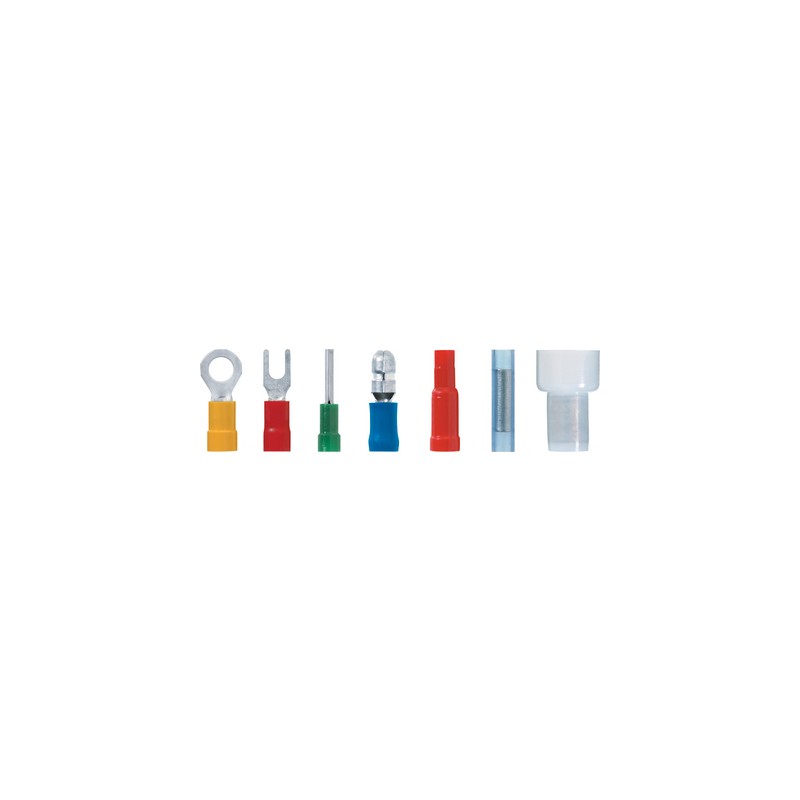

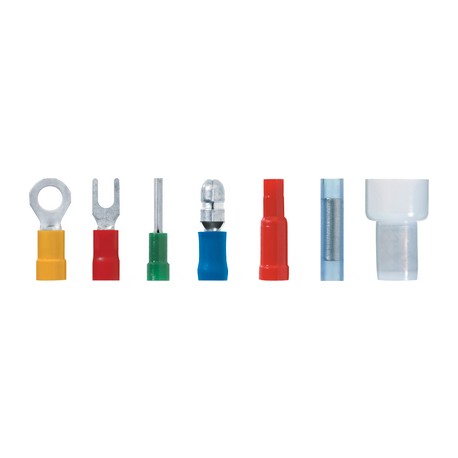

• 1 = cosses de câble annulaires2 = cosses en fourche3 = cosses de broche4 = connecteur circulaire5 = manchon de connecteur6 = prolongateur7 = connecteur terminal(voir les images, de gauche à droite)

Classification ETIM 5

• ETIM Classe 5.0 - ID : EC001052
• ETIM Classe 5.0 - Description : Bornes en cuivre sans soudure pour conducteurs en cuivre

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001052
• ETIM 6.0 Classe-Description : Capuchon de protection fil conducteur Cuivre

Général

• Autres dimensions et couleurs (DIN) disponibles sur demande
• Sans halogène

Remarques

• Pour les outils, se reporter à Pinces à sertir pour connexions diverses dans l'index des mots clés

Matériau

• Cuivre électrolytique haute qualité pour une meilleure conduction
• Isolant en polyamide

Plage de température

• -20 °C à +105 °C,
  temporairement jusqu'à +120 °C
