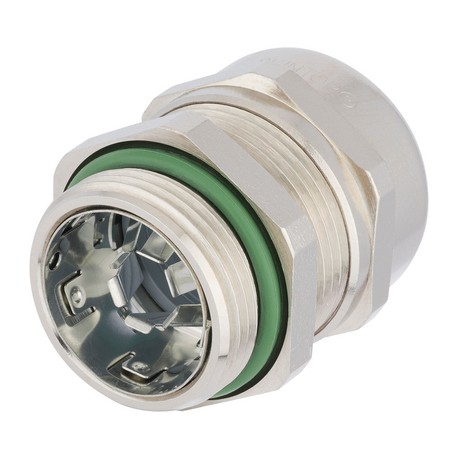

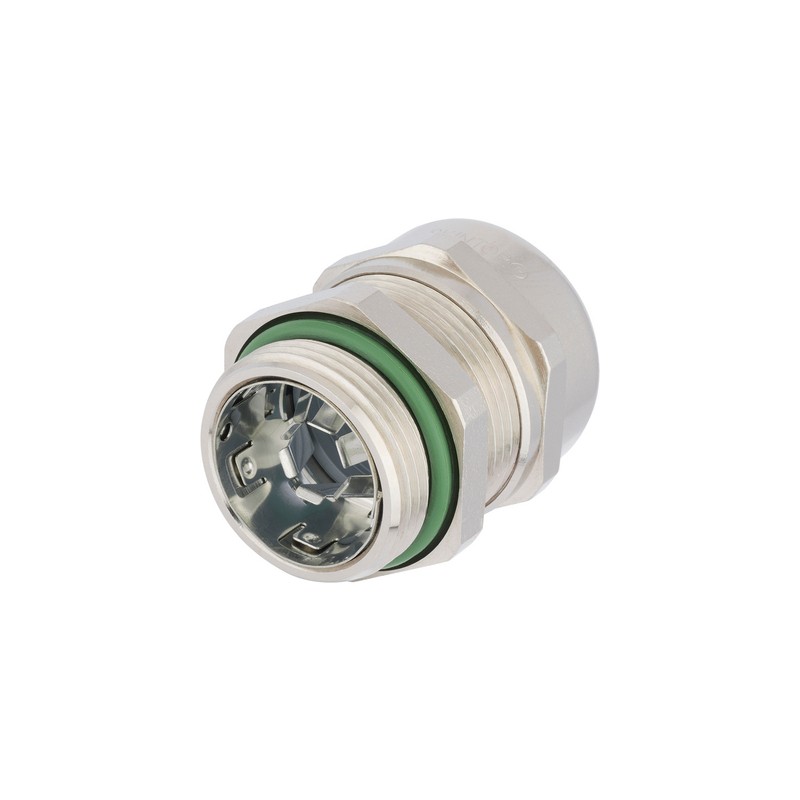

53112531 SKINTOP MS-HF-M SC M16 LAPP Presse-étoupe

Avantages

• Sans halogène et ignifuge
• Convient aux câbles avec et sans gaine intérieure
• Contact d’écran à faible résistance, protection EMC optimale
• Contact CEM flexible et hautement conducteur pour le serrage de différents diamètres d’écran
• Peu d’étapes de fonctionnement, facile à assembler

Plage d’applications

• Chemins de fer et trains souterrains
• Pour la mise à la terre conforme à la norme CEM du tressage en cuivre ou pour les câbles avec gaine d’arbre en cuivre
• Machines industrielles et ingénierie d’installations
• Technologie de mesure et de contrôle
• Technologie d’automatisation

Références aux normes / Approbations

• DIN EN 45545-2 (HL3)
• DIN EN 45545-3 (E30)

Maquillage du produit

• Filetage de connexion métrique selon DIN EN 60423
• Base des informations techniques DIN IEC 62444

note

• SKINDICHT® l’écrou de comptoir SM-PE-M doit être utilisé pour assurer un contact optimal avec les boîtiers peints, anodisés ou enduits de poudre
• Reportez-vous à SKINTOP® accessoires métriques pour les accessoires appropriés

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000441
• ETIM 5.0 Classe-Description: Presse-étoupe à vis de câble

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000441
• ETIM 6.0 Classe-Description: Presse-étoupe à vis de câble

prudence

• Se reporter à l’annexe T21 pour connaître les dimensions et les couples de l’installation.

matériel

• Corps: laiton nickelé
  Insert: polyamide sans halogène selon UL 94 V0
  Étanchéité: élastomère spécial
  Joint torique: élastomère spécial

Cote de protection

• IP 68 - 5 bar

Plage de température

• Dynamique: -25 ° C jusqu’à + 100 ° C
• Fixe : -40°C jusqu’à +100°C
