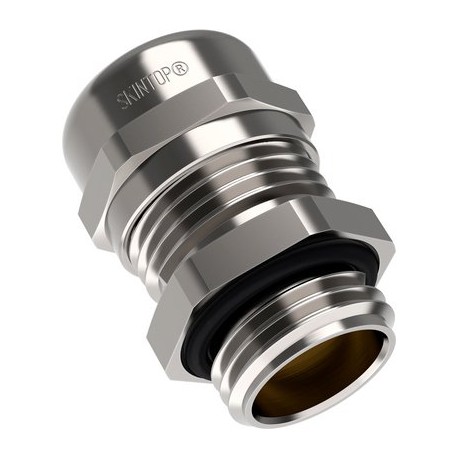

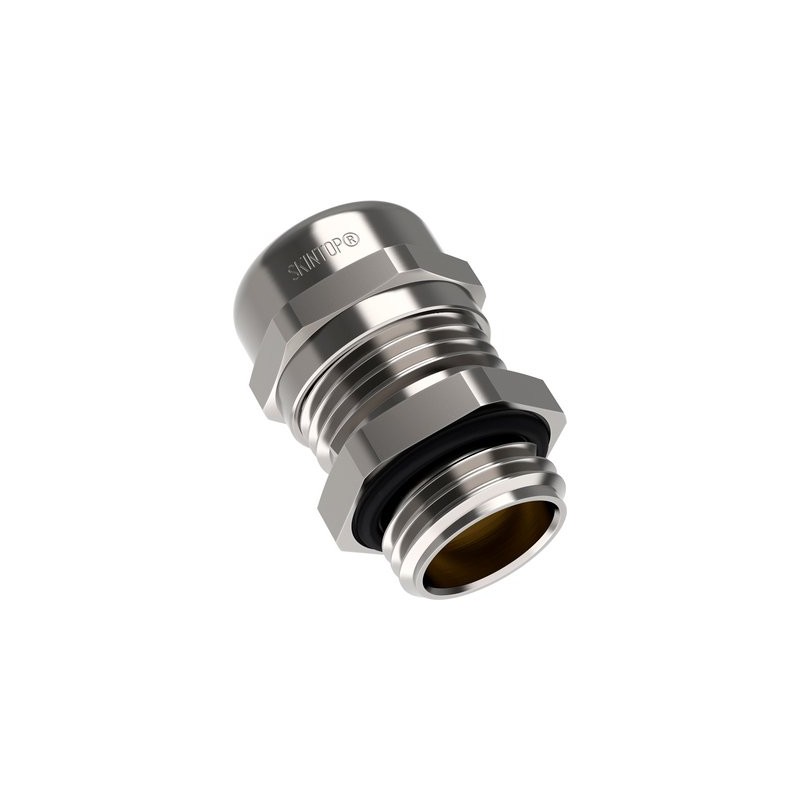

52110029 LAPP SKINTOP MS-M ATEX BROSSE 20x1,5

produit

• Assemblage plus rapide et moins compliqué qu’avec d’autres systèmes
• Contact d’écran optimal à 360º, faible résistance
• Réglage facile du câble installé
• Démontage facile
• Antistatique, résistant aux chocs froids et sûr

Champ d’utilisation

• Pour la mise à la terre conformément à la réglementation CEM du tressage du blindage en cuivre
• Industrie chimique et pétrochimique
• Ingénierie d’usine
• Groupe d’équipe II / Catégorie 2G+1D
• Appareils, machines et installations du type de protection de sécurité accrue « e », protection contre l’explosion de poussière grâce au boîtier « t »

Composition du produit

• Écrou métrique selon DIN EN 60423
• D’après des informations techniques de la norme DIN IEC 62444

Remarquer

• Modèle SKINDICHT® SHVE-M 20x1,5 ATEX avec bague de mise à la terre CEM pour couvrir les petites zones de fixation des câbles
• Le SKINDICHT® SHVE-M 20x1,5 ATEX n’a pas de certification IECex

Classification SEQE 5

• ID de classe ETIM 5.0 : EC000441
• Description de la classe ETIM 5.0 : presses à câbles

Ettim Note 6

• ID de classe ETIM 6.0 : EC000441
• ETIM 6.0 Class-Description: Presses à câbles

Remarquer

• Dimensions d’installation et couples de serrage, voir le manuel d’instructions

Certifications

• EC 0637 Ex II 2G
  Ex eb IIC Ex II 1D
  Ex ta IIIC
  IECEx IBE 13.0026X

matériel

• SKINTOP® BROSSE MS-M ATEX
  Corps: laiton nickelé
  Insert: polyamide spatial
  Brosse CEM : laiton
  Étanchéité: élastomère spécial
  Joint torique: élastomère spécial
  SKINDICHT® SHVE-M ATEX
  Corps: laiton nickelé
  Manchon terre : laiton
  Cône d’étanchéité: elas

Essais

• DIN EN 60079-0
  DIN EN 60079-7
  DIN EN 60079-31

Degré de protection :

• IP 68 - 10 bars

Plage de température

• SKINTOP® BROSSE MS-M ATEX
  -30°C à +90°C
  SKINDICHT® SHVE-M ATEX
  -20°C à +80°C
