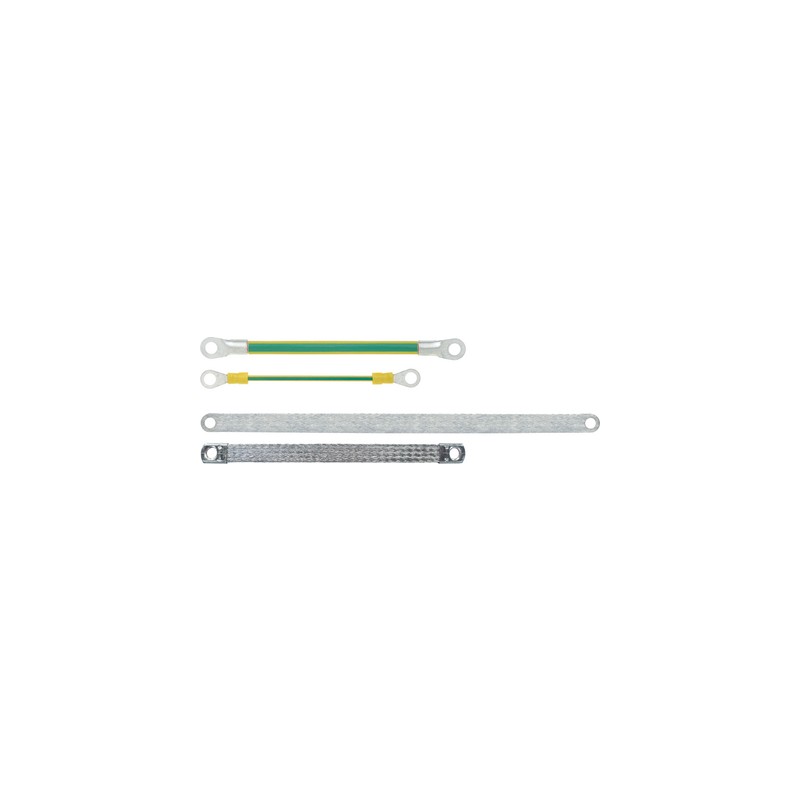

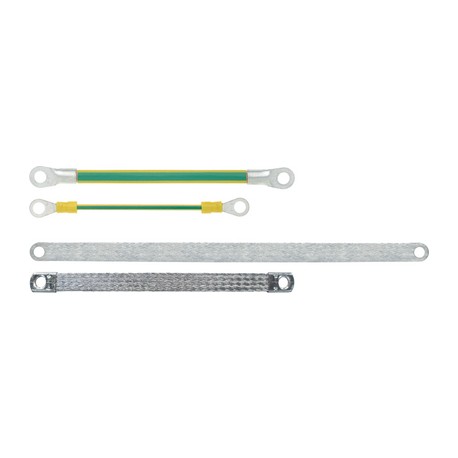

4571122 LAPP Sangle de terre 1x25 / M6 / 170mm GN / YE

Plage d’applications

• Fabrication d’armoires de commande
• La mesure de sécurité de la terre de protection est prescrite par la norme
• Les pièces métalliques fixes et mobiles, telles que les portes dans la construction d’armoires électriques, doivent être mise à la terre

Caractéristiques du produit

• Longueurs fixes pour vis M6 et M8

Références aux normes / Approbations

• Numéro de dossier UL : E501239, voir tableau

Maquillage du produit

• Sangles de sol:
  - Brins de fils de cuivre nus
  - Isolation du noyau à base de PVC
  - Assemblé avec des cosses de câble annulaire
• Sangles de sol plates soudées sous pression:
  - Brin en fils de cuivre étamé
  - Extrémités soudées
• Sangles plates au sol avec manches:
  - Brins en fils de cuivre étamé
  - Assemblé avec des manchons de contact pressés

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000490
• ETIM 5.0 Class-Description: Accessoires pour la mise à la terre et la foudre

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000490
• ETIM 6.0 Class-Description: Accessoires pour la mise à la terre et la foudre

Code d’identification de base

• Sangles de sol assemblées
  Vert/Jaune

Échouage de conducteur

• Sangles de sol assemblées
  CEI 60 228 Classe 6
  Sangles plates assemblées
  IEC 60 228 Classe 6, étamé
• Fil extra-fin

Rayon de pliage minimal

• Sangles de sol assemblées
  7 x diamètre extérieur
  Sangles plates assemblées
  2 x épaisseur de la sangle

Tension d’essai

• Sangles de sol assemblées
  2500 V

Plage de température

• Sangles de sol assemblées
  -30°C à +70°C
  Sangles plates assemblées
  -5°C à +70°C
