LAPPEPIC Rond44420066 LAPP SIGNAL EPIC M23 12E SEM (5)

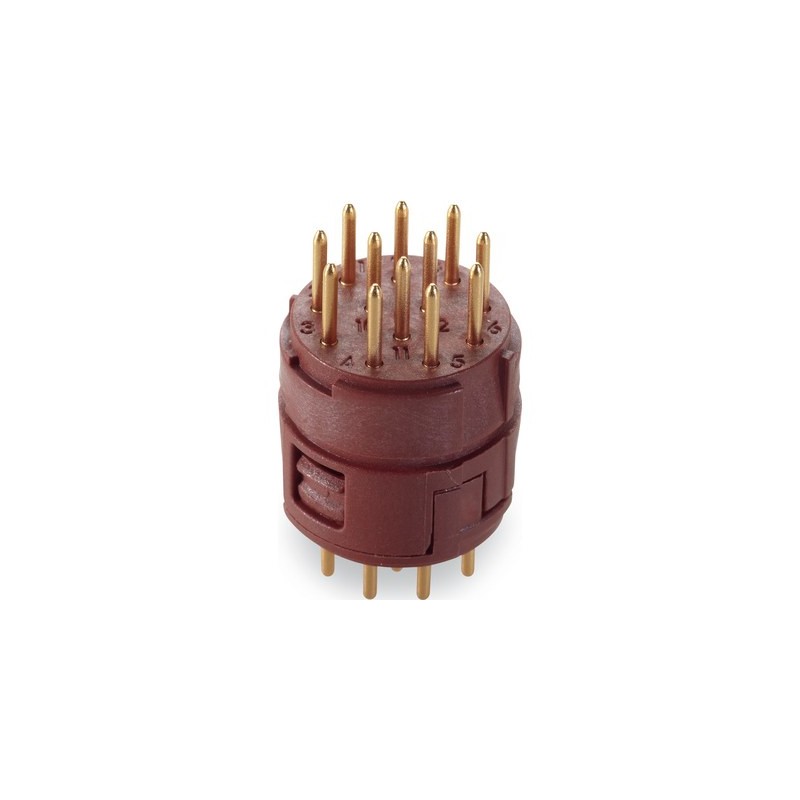

LAPP 44420066 44420066 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

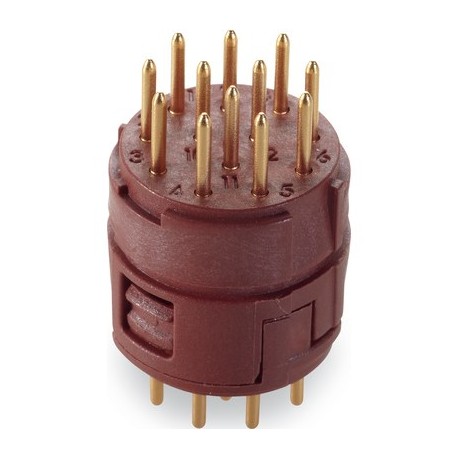

44420066 LAPP SIGNAL EPIC M23 12E SEM (5)

Référence: 44420066

Fabricant: LAPP

Description:

SIGNAL EPIC M23 12E SEM (5)
Inserts 12 pôles version soudée PCB EPIC® SIGNAL M23

Catégories:

  • LAPP > EPIC Rond

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 48,58 €

Prix unitaire: 9,716 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5-6 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

EPIC® inserts de carte de circuit imprimé à 12 pôles pour la série de connecteurs circulaires M23

  • Avec broches soudées pour cartes PCB-8
  • uniquement pour les boîtiers de type A1, B1 et B2
  • Fabriqué en Allemagne

produit

  • Inserts avec contacts sur la face arrière à souder sur des cartes de circuits imprimés. Idéal en combinaison avec les boîtiers M23 type B1/B2 pour le montage arrière

Champ d’utilisation

  • Ingénierie d’usine
  • Technologie de mesure et de contrôle
  • Construction d’appareils

Classification SEQE 5

  • ID de classe ETIM 5.0 : EC000438
  • Description de la classe ETIM 5.0 : Insert pour connecteurs industriels

Ettim Note 6

  • ID de classe ETIM 6.0 : EC000438
  • ETIM 6.0 Class-Description: insert de contact pour connecteurs industriels

Tension nominale

  • selon IEC 61984: 100 V

Essai de tension

  • 1,5 kV

Courant nominal en A

  • 7 A

Degré de contamination

  • 3

Résistance au contact

  • < 4 mOhm

Contacts

  • Laiton doré

Nombre de contacts

  • 12
  • Contacts de soudage 12 * 1 mm

Type de connexion

  • Contacts de soudage Ø1,0 mm pour montage sur des cartes de circuits imprimés. Longueur de contact à partir de la limite arrière du boîtier B1/B2: 4 mm

Cycles de connexion

  • 100

Plage de température

  • -25°C à +125°C
