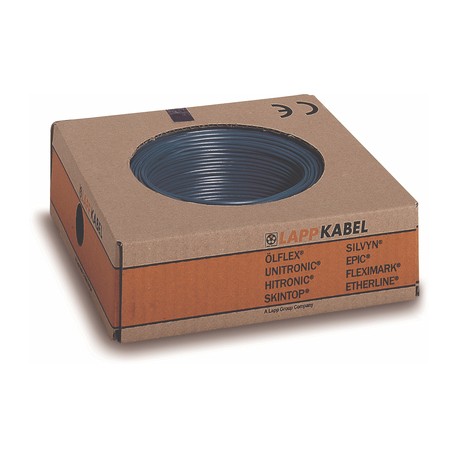

4160609K LAPP MULTI-STANDARD SC 2.1 EMBOSS 1X4 OG

produit

• Pour une utilisation sur les principaux marchés mondiaux
• Réduction de la gestion de la documentation technique
• Stockage plus facile; augmente la rentabilité du processus de production
• Utilisez des embouts de bornes isolés XL

Champ d’utilisation

• Câblage d’usine
• Câblage sur le terrain
• Câblage interne des appareils
• Câblage des armoires de commande
• Les câbles unipolaires avec isolation verte ≥ 4 AWG peuvent être utilisés comme conducteur de protection (EGC/Equipment Earthing Conductor) dans les plateaux selon NFPA 70 (NEC)

Caractéristiques du produit

• Non-propagateur de flamme, selon IEC 60332-1-2
• Non-propagateur de flamme, selon UL VW1 / CSA FT1.
• Résistant à l’huile

Références aux normes / Approbations

• Les câbles selon les normes CEI et américaine ont des conducteurs tressés avec des tailles nominales en mm² ou AWG / kcmil. La taille principale est mentionnée dans le tableau ci-dessous, et la taille équivalente de l’autre système se trouve à l’annexe T16 de ce catalogue. pour cette taille secondaire connexe, la section transversale du conducteur est généralement supérieure à la valeur nominale spécifiée
• Certifications : <HAR> H07V-K selon EN 50525-2-31 ; UL AWM Style 1015 (par UL, conforme à la norme UL 758, U.I. Lapp GmbH, UL AWM Numéro de dossier : E63634) ; (UL) MTW (selon UL, selon la norme UL 1063, U.I. Lapp GmbH, numéro de dossier (UL) MTW : E198296) ; PTE CSA (selon CSA, conforme à la norme CSA C22.2 nº 127, classe CSA 5835-01)

Composition du produit

• Conducteur de fils de cuivre étamés fins
• Isolation spéciale de base en PVC.

Classification SEQE 5

• ID de classe ETIM 5.0 : EC000993
• Description DE LA CLASSE ETIM 5.0 : Câble unipolaire

Ettim Note 6

• ID de classe ETIM 6.0 : EC000993
• Description de la classe ETIM 6.0 : Câble conducteur

Formation des conducteurs

• Fil fin, selon VDE 0295 CIase 5 / IEC 60228 CIase 5

Rayon de courbure minimal

• 8 mm ≤ : 4 x DE*/2 x DE**; 8 < DE≤ 12 mm : 5 x DE*/3 x DE**; >12 mm : 6 x DE*/4 x DE**

Tension nominale

• HAR/IEC: U₀/U : 450/750 V ;
  UL (AWM) : U : 600 V ;
• UL (MTW): U: 600 V;
  CSA (TEW) : U : 600 V

Plage de température

• Installation fixe : HAR/IEC : -40°C à +70°C ; UL (AWM) : jusqu’à +105 °C ;
• UL (MTW): jusqu’à +90 °C; CSA (TEW) : jusqu’à +105 °C
