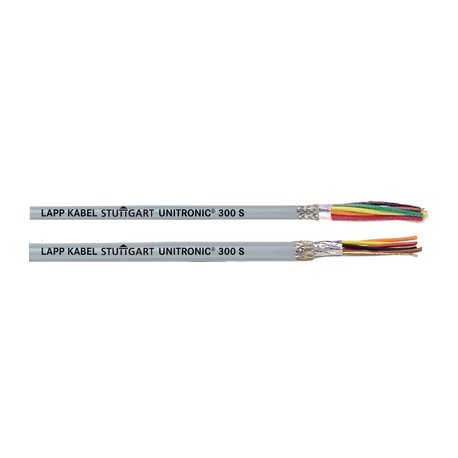

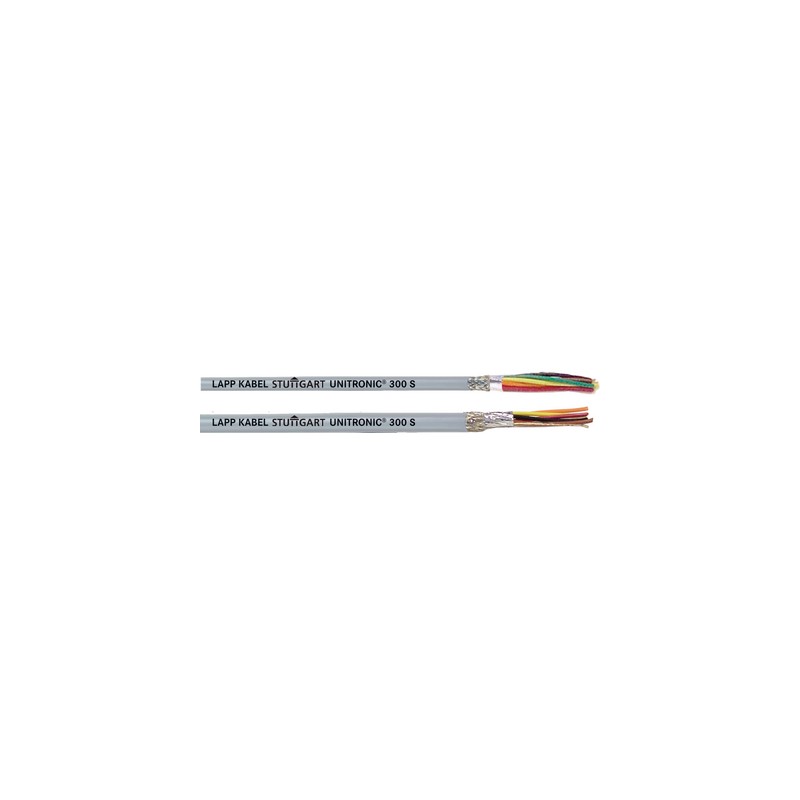

302002S UNITRONIC 300 S 20/2C LAPP Câbles de commande et de transmission à données de petites sections homol..

Avantages

• Large gamme d'applications grâce à ses multiples homologations
• Pour une installation simple et économique sans goulotte fermée (pour pose non protégée)

Applications

• Câbles de contrôle et de signaux pour le câblage interne et externe
• Pour le marché nord-américain
• Sur la base de la pose directe CMG, PLTC ou ITC sur le chemin de câbles aux États-Unis, conjointement avec -ER (Exposed Run) pour les sections de transition non protégées d'une longueur maximale de 6 pieds (1.82 mètres)
• Pose directe enterrée autorisée de façon normative aux États-Unis pour les sections de conducteur 18 AWG et 16 AWG, grâce à l`homologation DIRECT BURIAL pour ces sections
• Résistant à la torsion jusqu’à ±150 °/m en boucle d'écoulement éolienne

Particularités

• Résistant aux huiles selon UL OIL RES I
• Conçu pour des applications de torsion, comme dans les turbines éoliennes

Homologations / références de la norme

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG + 16 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG + 16 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG + 16 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Constitution du produit

• Âme à brins fins en cuivre étamé
• Isolation du conducteur en mélange de PVC
• UNITRONIC® 300 S : avec rubanage général par feuillards, brin de bourrage, tresse de blindage en cuivre étamé (couverture de 75 %)
• Gaine extérieure : PVC à formule spéciale
• Couleur de gaine extérieure : gris foncé (similaire à RAL 7005)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Code d'identification du conducteur

• cf. tableau T9

Constitution de l'âme

• Brins fins

Mouvement de torsion dans l'éolienne

• TW-0 et TW-2, voir Annexe T0

Rayon de courbure minimum

• Au montage : 4 x diamètre extérieur
• Blindé : 6 x diamètre extérieur

Tension nominale

• Selon UL-Rating : 300 V
  IEC : pas pour des applications à courant fort

Tension d'essai

• 1500 V

Plage de température

• Occasionnellement mobile/Amérique du Nord : -25°C à +105°C (AWM pour États-Unis : +80°C)
• Pose fixe/Amérique du Nord : -40°C à +105°C (AWM pour États-Unis : +80°C)
