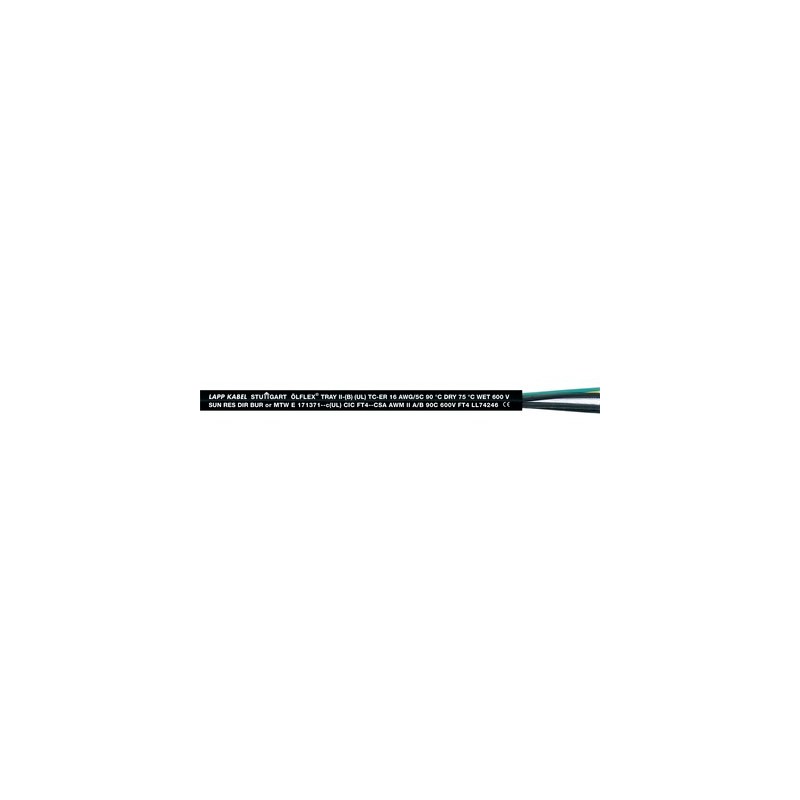

221809 LAPP PLATEAU ÖLFLEX II 9G1 18/9C

Avantages

• Installation simple et économique, pas besoin de systèmes de câblage fermés (routage ouvert possible)
• Des applications variées grâce à de nombreuses certifications
• 75°C Humidité + résistance au soleil : Extérieur (aux États-Unis)

Applications

• Machines industrielles, fabrication d’équipements industriels aux États-Unis
• Fonctionnement non protégé à 600 V dans des plateaux à câbles aux États-Unis, y compris des zones ouvertes de 1,8 m pour modifications avec au moins 3 cœurs
• Adapté aux équipements de métallurgie MTW (UL)
• Utilisation extérieure et insertion directe aux États-Unis, selon la norme UL 1277
• USA Wind Turbine Tray Cable (WTTC) do turbin wiatrowych

fonctionnalités

• Conception ignifuge selon le CSA FT4 ;
  Test d’inflammabilité verticale UL
• Résistant à l’huile (UL OIL RES I & II)
• Résistance à l’eau : Classement UL 75° C HUMIDE
• Résistante aux rayons UV et à l’ozone
• Adapté à une utilisation avec des charges de torsion typiques des éoliennes génératrices

Normes / Certificats de conformité

• États-Unis : (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Pompe submersible (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
• UL OIL RES I/ II, 75°C HUMIDE, 90°C SEC, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
• CAN : c(UL) CIC/TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

concevoir

• Conducteurs faits des fils de cuivre les plus fins
• Isolation : revêtement protecteur en PVC et polyamide (peau PA)
• Enveloppe extérieure: Polymère thermoplastique spécialement formulé
• Couleur de la gaine extérieure : Noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• Description de classe ETIM 5.0 : Câbles de contrôle

Classification ETIM 6

• Désignation de classe ETIM 6.0 : EC000104
• Description ETIM Classe 6.0 : Chef d’essai

Marquage veineux

• Conducteurs noirs avec marquages numériques blancs

Construction du conducteur

• Conducteurs nickel

Applications dans les éoliennes génératrices

• TW-0 et TW-2, voir le tableau T0 dans l’annexe du catalogue

Rayon de pliage minimal

• 2 AWG (33,62 mm2) ou moins : 4 x AD
• 1 AWG (42,41mm2) ou plus : 6 x AD

Tension nominale

• UL/CSA : 600 V (TC, MTW, CIC), WTTC 1000 V
• UL/CSA : 1000 V (AWM) IEC : U₀/U = 600/1000 V

Conducteur de mise à la terre

• G = avec conducteur de train de type « ground »
• X = sans conducteur de masse

Plage de température

• -40 °C (fixe)/-25 °C (mobilité réduite) à +90 °C (TC) ou +105 °C (AWM)
