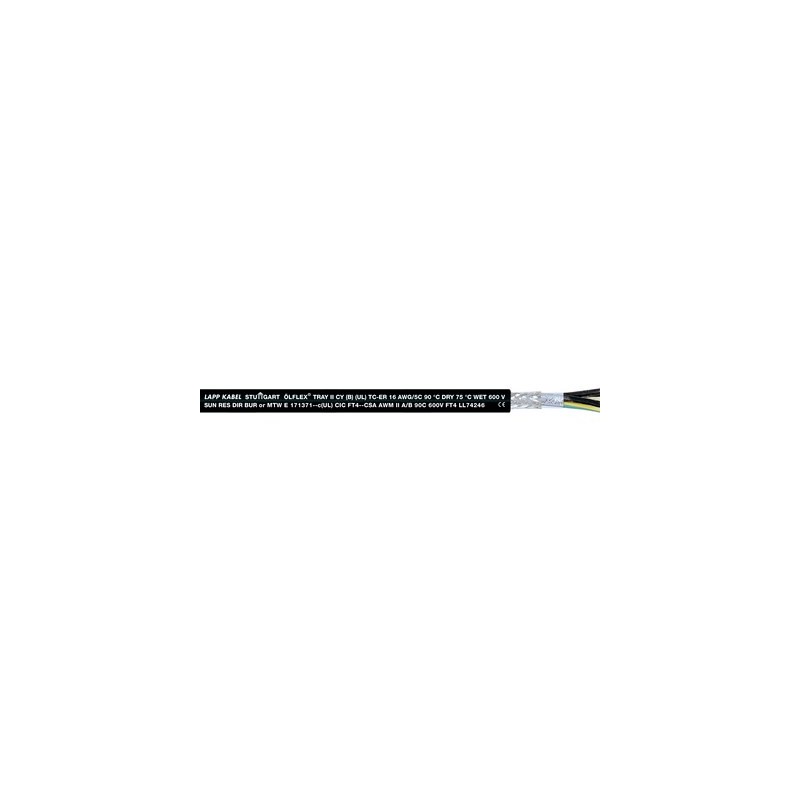

2212070 LAPP ÖLFLEX PLATEAU II CY 7G4 12/7C

Avantages

• De nombreuses certifications/types d’utilisation
• Installation rapide et économique en omettant les systèmes de protection
• 75 °C WET Rating + Sunlight Resistant Rating: Utilisation en extérieur aux États-Unis
• Criblage des champs électromagnétiques

Plage d’applications

• Machines industrielles, ingénierie d’installations aux États-Unis
• Fonctionnement 600V non protégé sur un chemin de câbles aux États-Unis, y compris les sections de pose exposées de 6 pieds pour la version avec au moins 3 conducteurs
• Conforme aux machines-outils: (UL) MTW
• Utilisation en extérieur et inhumation directe aux États-Unis, selon UL 1277
• USA Wind Turbine Tray Cable (WTTC) do turbin wiatrowych

Caractéristiques du produit

• Retardateur de flamme selon CSA FT4
  Test de flamme à plateau vertical UL
• Résistant à l’huile selon UL OIL RES I & II
• Résistant à l’eau, indice UL 75°C WET
• Résistant aux UV (SUN RES), Résistant à l’ozone
• Convient aux applications de torsion typiques de la boucle dans les générateurs d’éoliennes (WTG)

Références aux normes / Approbations

• États-Unis : (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Pompe submersible (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
• UL OIL RES I/ II, 75°C HUMIDE, 90°C SEC, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
• CAN : c(UL) CIC/TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

Maquillage du produit

• Brin de fil fin fait de fils de cuivre nus
• Isolation: gaine pvc + nylon (peau PA)
• Feuille revêtue d’aluminium
• Tressage en cuivre étamé
• Enveloppe extérieure: Polymère thermoplastique spécialement formulé
• Couleur de la veste extérieure: Noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification de base

• Noir avec des chiffres blancs

Échouage de conducteur

• Brins de fil de cuivre fins

Mouvement de torsion en WTG

• TW-0 et TW-2, voir l’annexe T0

Rayon de pliage minimal

• 6 x OD

Tension nominale

• UL/CSA : 600 V (TC, MTW, CIC), WTTC 1000 V
• UL/CSA : 1000 V (AWM)
  CEI: U₀/U = 600/1000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Plage de température

• -40°C (statique)/ -25°C (occ. déplacé) à +90°C (TC) ou +105°C (AWM)
