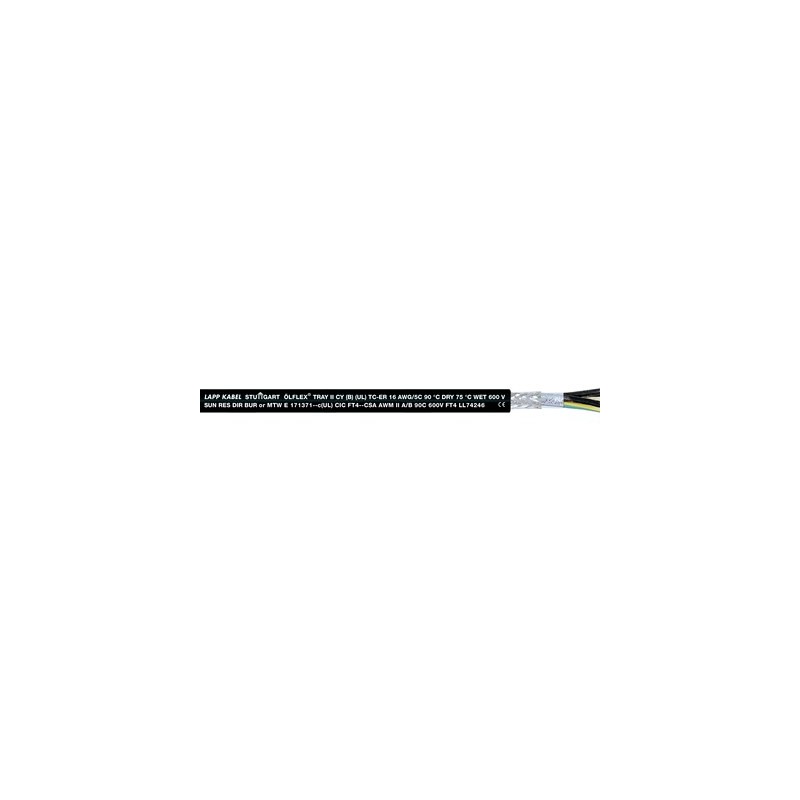

LAPP 2210070 2210070 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2210070 LAPP ÖLFLEX PLATEAU II CY 7G6 10/7C

Référence: 2210070

Fabricant: LAPP

Description:

ÖLFLEX PLATEAU II CY 7G6 10/7C
ÖLFLEX® PLATEAU II CY

Catégories:

  • LAPP > ÖLFLEX CABLE PLATEAU

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

PLATEAU ÖLFLEX® II CY : UL TC-ER 600V, AWM 1000V, WET 75 °C, RESSOURCE SUN/HUILE I+II, DIR BUR, CSA AWM I/II A/B FT4, câble d’alimentation blindé + câble de commande avec gaine PVC, 0,6/1 kV, plateau – rouage ouvert

  • Plein air (aux États-Unis)
  • Large éventail d’applications (NFPA 70/NEC), conformité à la NFPA 79
  • EMC/blindé

Avantages

  • Des applications variées grâce à de nombreuses certifications
  • Installation simple et économique, pas besoin de systèmes de câblage fermés (routage ouvert possible)
  • 75°C Humidité + résistance au soleil : Extérieur (aux États-Unis)
  • Protection contre les champs électromagnétiques

Applications

  • Machines industrielles, fabrication d’équipements industriels aux États-Unis
  • Fonctionnement non protégé à 600 V dans des plateaux à câbles aux États-Unis, y compris des zones ouvertes de 1,8 m pour modifications avec au moins 3 cœurs
  • Adapté aux équipements de métallurgie MTW (UL)
  • Utilisation extérieure et insertion directe aux États-Unis, selon la norme UL 1277
  • USA Wind Turbine Tray Cable (WTTC) do turbin wiatrowych

fonctionnalités

  • Conception ignifuge selon le CSA FT4 ;
    Test d’inflammabilité verticale UL
  • Résistant à l’huile (UL OIL RES I & II)
  • Résistance à l’eau : Classement UL 75° C HUMIDE
  • Résistante aux rayons UV et à l’ozone
  • Adapté à une utilisation avec des charges de torsion typiques des éoliennes génératrices

Normes / Certificats de conformité

  • États-Unis : (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Pompe submersible (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
  • UL OIL RES I/ II, 75°C HUMIDE, 90°C SEC, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
  • CAN : c(UL) CIC/TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

concevoir

  • Conducteurs faits des fils de cuivre les plus fins
  • Isolation : revêtement protecteur en PVC et polyamide (peau PA)
  • Feuille d’aluminium
  • Tressage de fils de cuivre étamés
  • Enveloppe extérieure: Polymère thermoplastique spécialement formulé
  • Couleur de la gaine extérieure : Noir

Classification ETIM 5

  • ID de classe ETIM 5.0 : EC000104
  • Description de classe ETIM 5.0 : Câbles de contrôle

Classification ETIM 6

  • Désignation de classe ETIM 6.0 : EC000104
  • Description ETIM Classe 6.0 : Chef d’essai

Marquage veineux

  • Conducteurs noirs avec marquages numériques blancs

Construction du conducteur

  • Conducteurs nickel

Applications dans les éoliennes génératrices

  • TW-0 et TW-2, voir le tableau T0 dans l’annexe du catalogue

Rayon de pliage minimal

  • 6 x ND

Tension nominale

  • UL/CSA : 600 V (TC, MTW, CIC), WTTC 1000 V
  • UL/CSA : 1000 V (AWM) IEC : U0/U = 600/1000 V

Conducteur de mise à la terre

  • G = avec conducteur de train de type « ground »
  • X = sans conducteur de masse

Plage de température

  • -40 °C (fixe)/-25 °C (mobilité réduite) à +90 °C (TC) ou +105 °C (AWM)
