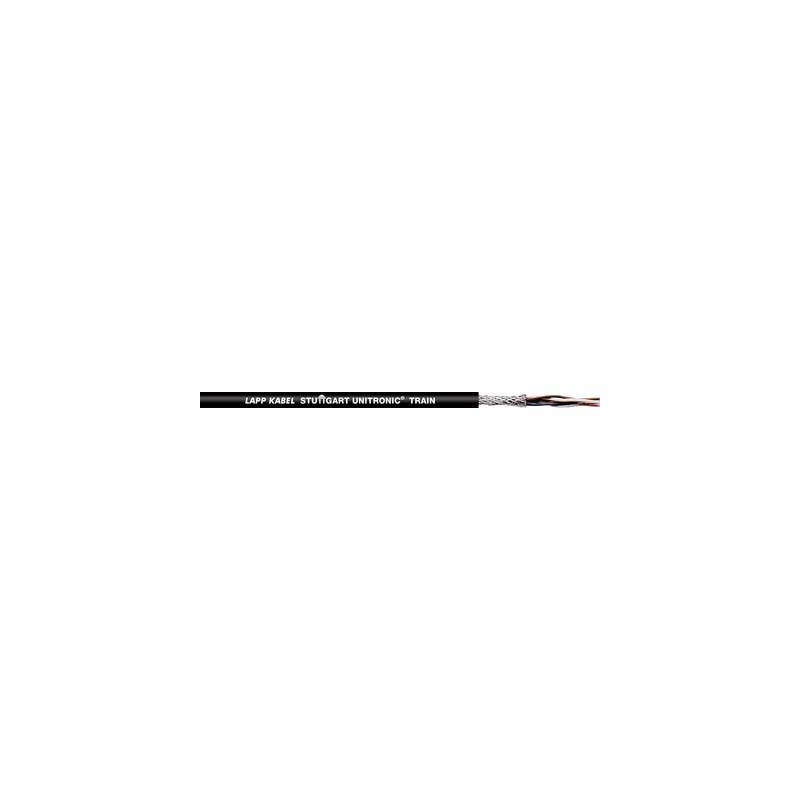

2173004 UNITRONIC TRAIN WTB 1x2x0,75 LAPP Câbles de bus -MVB et WTB- réticulés par faisceau d'électrons pour..

Avantages

• Bonne résistance chimique
• Résistant aux influences mécaniques dans des conditions environnementales difficiles
• Plage de température étendue
• La réduction de la propagation des flammes augmente la protection contre les dommages aux personnes et aux biens en cas d’incendie
• Conception optimisée par EMC

Plage d’applications

• Les systèmes de communication WTB (bus de train filaire) et MVB (bus de véhicule multifonction) constituent ce que l’on appelle le TCN (réseau de communication ferroviaire)
• Les câbles de bus UNITRONIC® TRAIN sont conçus pour être utilisés dans TCN selon IEC 61375
  MVB selon IEC 61375-3-1
  WTB selon IEC 61375-2-1
• Pour une utilisation dans les véhicules ferroviaires et les autobus, pour les installations fixes et les applications où le mouvement peut être limité
• Également applicable dans les environnements huileux et les zones à température ambiante accrue

Caractéristiques du produit

• Comportement au feu selon la norme EN/IEC:
  - Sans halogène selon la en 60754-1
  - Pas de gaz corrosifs selon la en 60754-2
  - Pas de fluor selon la en 60684-2
  - Pas de gaz toxiques selon la en 50305
  - Faible densité de fumée selon la en 61034-2
  - Retardateur de flamme selon la en 60332-1-2
  - Pas de propagation de fl ame selon EN 60332-3-25
• Comportement du feu selon NF:
  - Toxicité des gaz selon NF X 70-100
  - Faible densité de fumée acc. à NF X 10-702
  - Pas de propagation de flammes selon NF C 32-070,
  chat. C1 et C2
• Propriétés chimiques:
  - Résistant à l’huile selon EN 50264-1
  - Résistant au carburant selon EN 50264-1
  - Résistant aux acides selon EN 50264-1
  - Résistant aux alcalis selon EN 50264-1
  - Résistant à l’ozone selon EN 50264-3-2

Références aux normes / Approbations

• EN 45545-2 HL1, HL2, HL3
• EN 50264-1

Maquillage du produit

• Conducteur toronné étamé à 19 fils
• Isolation du noyau: à base de polyoléfine
• Gaine externe: faisceau d’électrons réticulé polymère-composé EM 104
• Couleur de la gaine extérieure: Noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000830
• ETIM 5.0 Class-Description: Câble de données

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000830
• ETIM 6.0 Class-Description: Câble de données

Tension de fonctionnement de crête

• (pas pour les applications d’alimentation) 125 V

Rayon de pliage minimal

• Flexion: 10 x diamètre extérieur
• Installation fixe: 6 x diamètre extérieur

Tension d’essai

• Noyau/noyau: 1000 V
• Noyau / écran: 1000 V

Impédance caractéristique

• 120 ohms (±10 %)

Plage de température

• Installation fixe :
  -45°C à +90°C
• Flexion occasionnelle : -35°C jusqu’à +90°C
