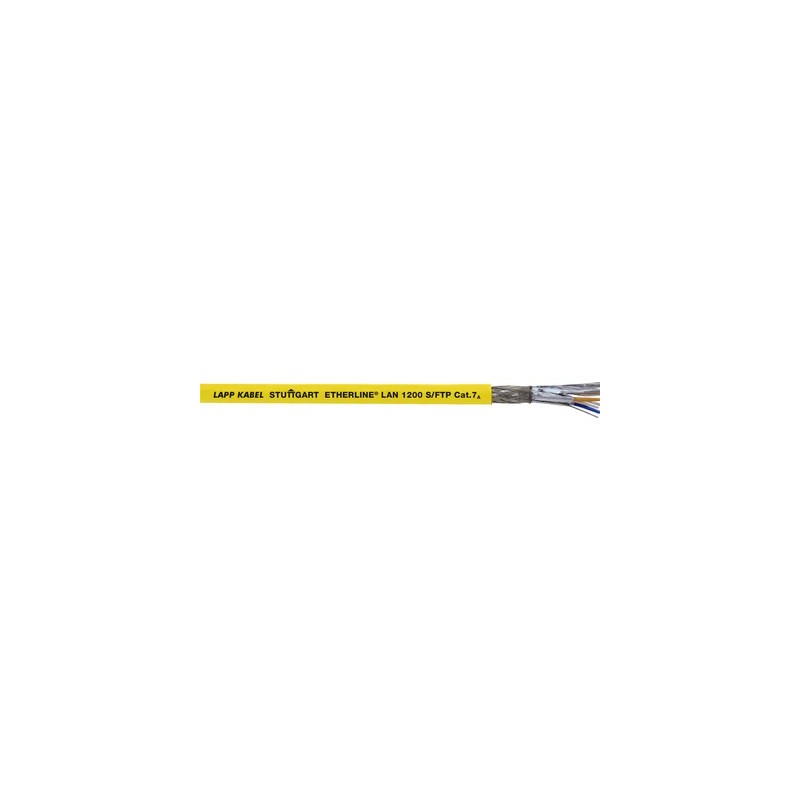

2170975 LAPP ETHERLINE LAN 1200 Cat.7A 2x (4x2xAWG23)

produit

• Câbles LAN pour câblage structuré de bâtiments selon EN 50173 et ISO/IEC 11801

Champ d’utilisation

• Dans les zones à forte densité terminale
• Pour le câblage des bureaux, des bâtiments administratifs et de développement dans la zone tertiaire (câblage à l’étage technique).
• Conformément aux normes ISO/IEC 11801 et EN 50173, la longueur des câbles dans les zones d’utilisation tertiaire (espaces horizontaux, planchers) ne doit pas dépasser 100 m (90 m dans le conduit de câble + 10 mètres dans les zones de travail)

Caractéristiques du produit

• Transmission de signaux de données numériques et analogiques
• IEEE 802.3 : 10/100/1000Base-T, 10GBase-T IEEE 802.5 : RNIS ; FDDI; GUICHET AUTOMATIQUE; Partage de câble IEEE 802.3at : PoE, compatible VoIP
• Non-propagateur de flamme, selon IEC 60332-1-2
• Propagateur non-feu selon IEC 60332-3-25 (propagation de flamme verticale et par faisceau)

Normes de référence / Approbations

• Les câbles LAN LAPP CAT.7a pour « Systèmes de câblage structuré » sont conformes aux exigences établies dans les normes EIA/TIA-568, TSB36, ISO/IEC 11801 et EN50173 (classe F- connexion permanente).

Composition du produit

• Conducteur unique 4x2xAWG23/1, duplex 2x (4x2xAWG23/1)
• Isolation du conducteur: PE (Polyéthylène)
• S / FTP: tressage de fil de cuivre comme blindage général et blindage de paire avec feuille d’aluminium
• Enveloppe extérieure sans halogène non propagateur de flamme
• Couleur: Jaune (RAL 1021)

classification

• ID de classe ETIM 5.0 : EC000830
• Description de la classe ETIM 5.0 : Câble de données

Ettim Note 6

• ID de classe ETIM 6.0 : EC000830
• Description de classe ETIM 6.0 : Câble de données

Rayon de courbure minimal

• Installation fixe: 4 x diamètre extérieur
• Pendant la pose: 8 x diamètre extérieur

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• Installation fixe : –20 °C à +60 °C
• Pendant l’installation : 0 °C à +50 °C
