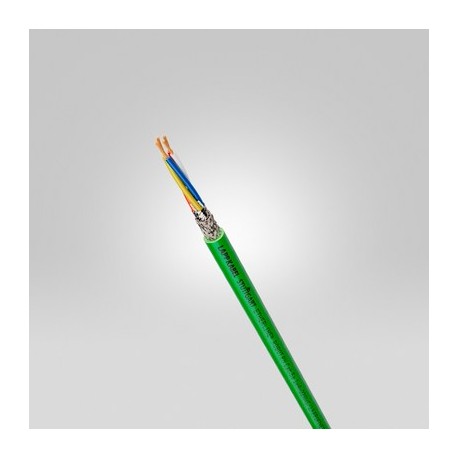

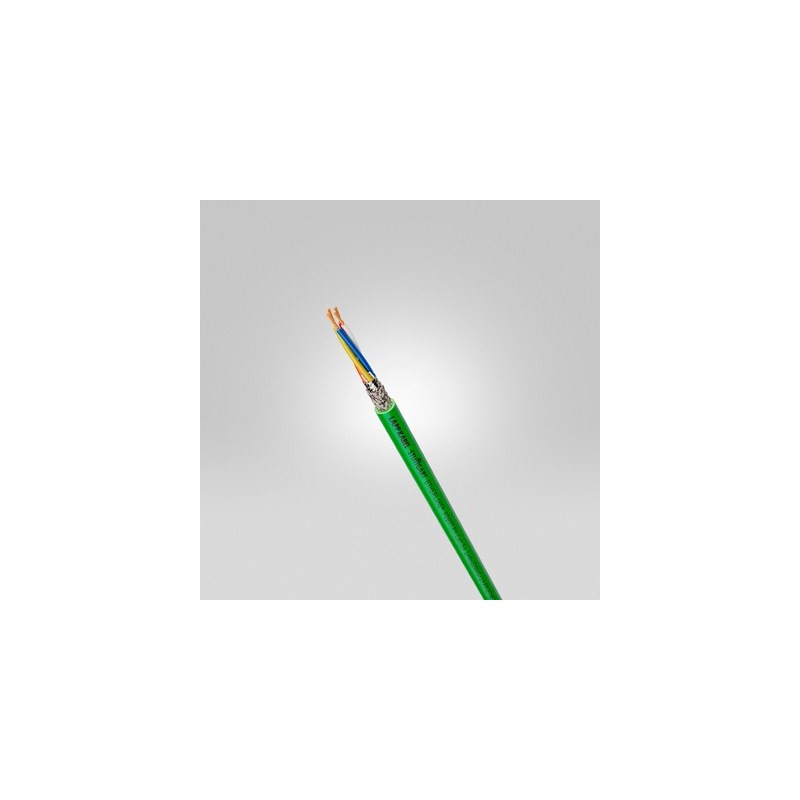

2170940 LAPP ROBOT ETHERLINE PN Cat.5e 1x4x22AWG/19

Avantages

• Peut être utilisé pour l’Ethernet industriel dans des environnements industriels difficiles
• Conception optimisée par EMC
• Filtré contre les interférences
• 2pair: 10/100 Mbit/s pour Ethernet industriel

Plage d’applications

• Industrie de la robotique
• Hautement flexible et certifié UL/CSA
• PROFINET Type R : Applications robotiques
• convient aux applications EtherCAT et EtherNet/IP

Caractéristiques du produit

• Flexibilité pour une utilisation à l’intérieur de la chaîne d’alimentation / porte-câbles
• TORSION: pour la contrainte de torsion, par exemple l’application du robot; ± 180° par 1 m
• La gaine extérieure en PUR est résistante à la plupart des huiles et des fluides hydrauliques

Références aux normes / Approbations

• Certification AWM pour les États-Unis et le Canada
• Retardateur de flamme selon IEC 60332-1-2, test de flamme UL FT-2
• Sans halogène selon VDE 0472-815

Maquillage du produit

• Cuivre étamé toronné, 19 fils
• Isolation du noyau: PE
• Code couleur conforme à PROFINET pour les applications Cat.5
• Quad étoilé
• SF / UTP: tresse de fil de cuivre étamé et feuille d’aluminium laminée en plastique comme criblage global
• Gaine extérieure en PUR

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000830
• ETIM 5.0 Class-Description: Câble de données

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000830
• ETIM 6.0 Class-Description: Câble de données

Tension de fonctionnement de crête

• (pas pour les applications d’alimentation) 125 V

Rayon de pliage minimal

• Installation fixe: 8 x diamètre extérieur
• Utilisation flexible: 12 x diamètre extérieur

Tension d’essai

• Noyau/noyau: 2000 V
• Noyau/écran: 2000 V

Impédance caractéristique

• nom. 100 Ω selon IEC 61156-6

Plage de température

• Installation fixe : -40°C à +80°C
• Utilisation flexible : -20°C à +60°C
