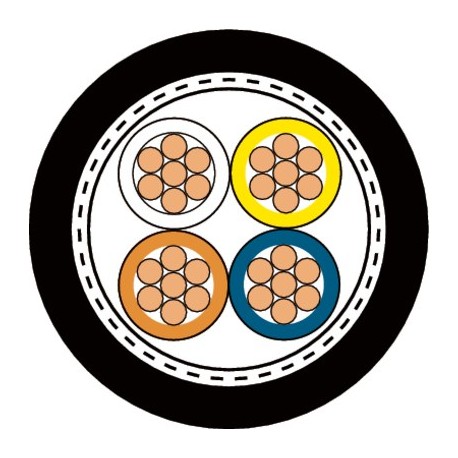

2170901 ETHERLINE Y CAT.5e BK 2x2xAWG22/7 LAPP Câble Ethernet industriel Cat.5 pour utilisation flexible, po..

Avantages

• En noir, résistant aux UV et aux intempéries
• Utilisable dans des locaux secs ou humides
• Blindé contre les interférences
• Pose en extérieur / résistant aux UV
• 2 paires : 10/100 Mbit/s pour Ethernet industriel

Applications

• De nombreuses applications possibles en Ethernet industriel, par exemple PROFINET en utilisation fixe et mobile
• Câblage des machines, outils, appareils et armoires de commande
• la longueur maximale de câble pour 100 Mbits/s est de 85 m
• convient aux applications EtherCAT et EtherNet/IP

Particularités

• Composé PVC TM2 selon EN 50363-4-1
• Résistant aux huiles et aux produits chimiques, à température ambiante
• Non-propagateur de la flamme selon IEC 60332-1-2
• CAT.5-Performance

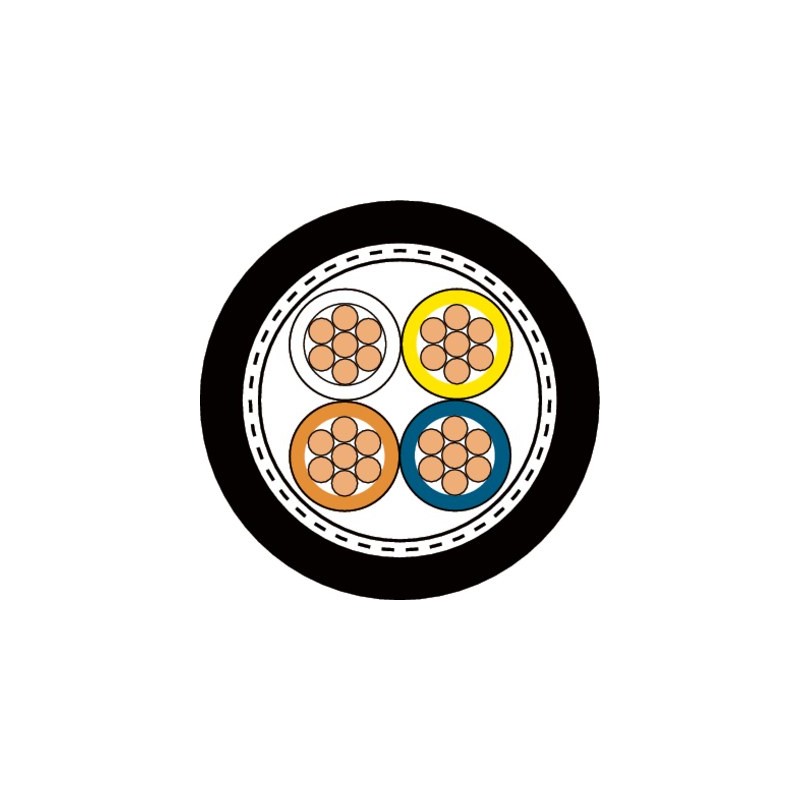

Constitution du produit

• Âme : 7 brins, cuivre nu
• Isolation conducteur : polyoléfine
• Code couleur conforme aux applications PROFINET de Cat.5
• Quarte-étoile
• Blindage général avec tresse de blindage en cuivre et feuillard aluminium plastique
• Gaine extérieure PVC, noire

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• Pose fixe : 10 x diamètre extérieur
• Utilisation flexible : 15 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 1000 V
• Conducteur/blindage : 500 V

Impédance caractéristique

• 100 ± 15 Ohm (> 1 MHz)

Plage de température

• En utilisation mobile : -10°C à +70°C
• Pose fixe : -40°C à +80°C
