2170886 ETHERLINE PN Cat.5 Y FLEX FC LAPP Câble Ethernet industriel Cat.5 pour utilisation flexible, pour ap..

Avantages

• Pour les applications PROFINET type B
• Utilisable dans des locaux secs ou humides
• Blindé contre les interférences
• Peut être utilisé dans un réseau Ethernet industriel dans des environnements industriels difficiles
• 2 paires : 10/100 Mbit/s pour Ethernet industriel

Applications

• Pour le câblage industriel secondaire et tertiaire cf. EN 50173-3 ISO/IEC 24702
• Câblage des machines, outils, appareils et armoires de commande
• la longueur maximale de câble pour 100 Mbits/s est de 85 m
• convient aux applications EtherCAT et EtherNet/IP
• Pour applications mobiles (âme à 7 brins)

Particularités

• Non-propagateur de la flamme selon CSA FT4 ; UL Vertical-Tray Flame Test
• CAT.5-Performance
• Version FRNC : Sans halogène et retardateur de flamme
• Modèle de câble Fast Connect (FC)

Homologations / références de la norme

• Ce câble est certifié UL/CSA (CMG)
• ETHERLINE® PN Cat.5 Y FLEX FC: ECOLAB® Standard de l`industry pour l`innovation et l`efficacité dans le domaine du nettoyage et de la desinfection professionnel

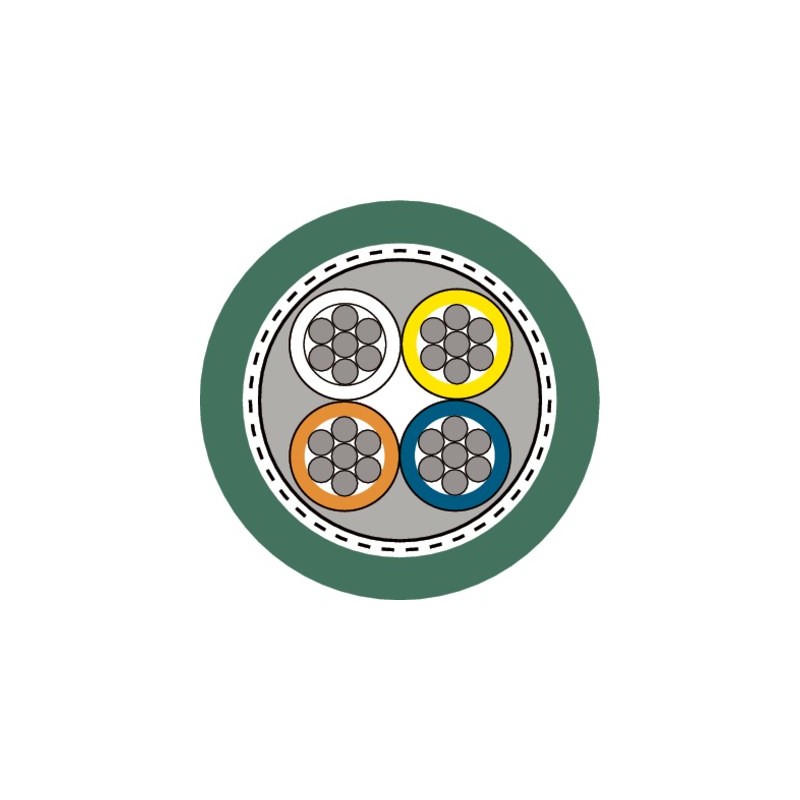

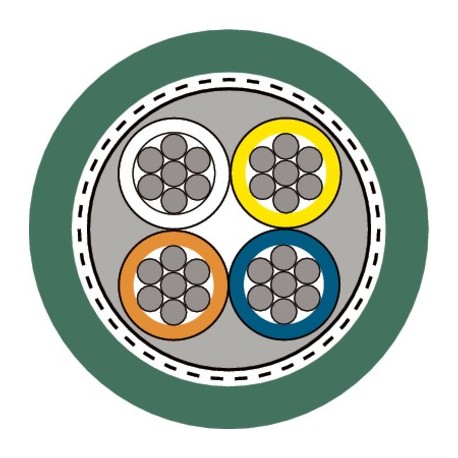

Constitution du produit

• Conducteur torsadé étamé à 7 brins
• Isolant du conducteur : PE ou PP
• Quarte-étoile
• Gaine intérieure en PVC ou FRNC
• Blindage général avec tresse de blindage en cuivre et feuillard aluminium plastique
• Gaine en PVC ou FRNC
• Couleur : vert (RAL 6018)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• Conducteur FRNC :
  En utilisation mobile : 7,5 x diamètre extérieur
  Pose fixe : 3 x diamètre extérieur
• Câble en PVC :
  En utilisation mobile : 7 x diamètre extérieur
  Pose fixe : 3 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 2000 V
• Conducteur/ Blindage: 2000 V

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• Câble sans halogène
  Installation fixe : -25 °C à +80 °C
  Mobile : -25 °C à +80 °C
  câble avec gaine PVC
  Installation fixe : -40°C à +80 °C
  Mobile : -20°C à +60°C
