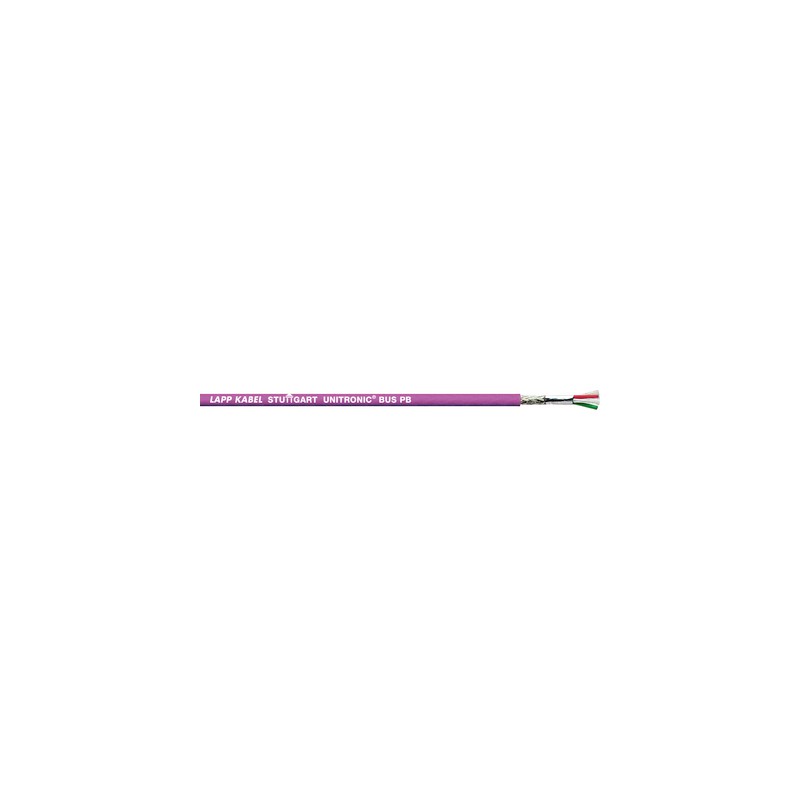

2170333 UNITRONIC BUS PB PE FC 1X2X0,64 LAPP Câbles PROFIBUS pour pose fixe

Applications

• Pour pose fixe Blindage CEM maximal
• Locaux secs et humides
• Numéros d'articles 2170233,2170333, 2170820, 2170824, 2170826 sont tous résistants aux UV

Particularités

• Ces câbles sont compatibles avec les systèmes PROFIBUS-DP, PROFIBUS-FMS et FIP.
• Selon la spécification PNO, les longueurs maximales de câble par segment de bus en fonction du débit sont les suivantes
  (type de câble A, PROFIBUS-DP) :
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Homologations / références de la norme

• Selon DIN 19245 et EN 50170, par ex. pour SIEMENS SIMATIC NET, mais aussi FIP (Factory Instrumentation Protocol).
• Version homologuée UL, cf, ci-dessous.

Constitution du produit

• FC : Modèle de câble Fast Connect
• P : Polyuréthane
  H : Sans halogène
• PE : Gaine extérieure en polyéthylène, noire
• 7-W : 7 brins, par ex. pour applications
  avec vibrations
• COMBI : transmission de données et
  alimentation tension en un seul câble

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Capacité mutuelle

• (800 Hz): max. 30 nF/km

Tension de service

• (pas pour des applications à courant fort)
  250 V

Résistance de l'âme

• (boucle): max. 186 Ohm/km.
  Voir également la fiche technique

Rayon de courbure minimum

• Pose fixe : cf. fiche technique

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.

Impédance caractéristique

• 150 ± 15 Ohm
