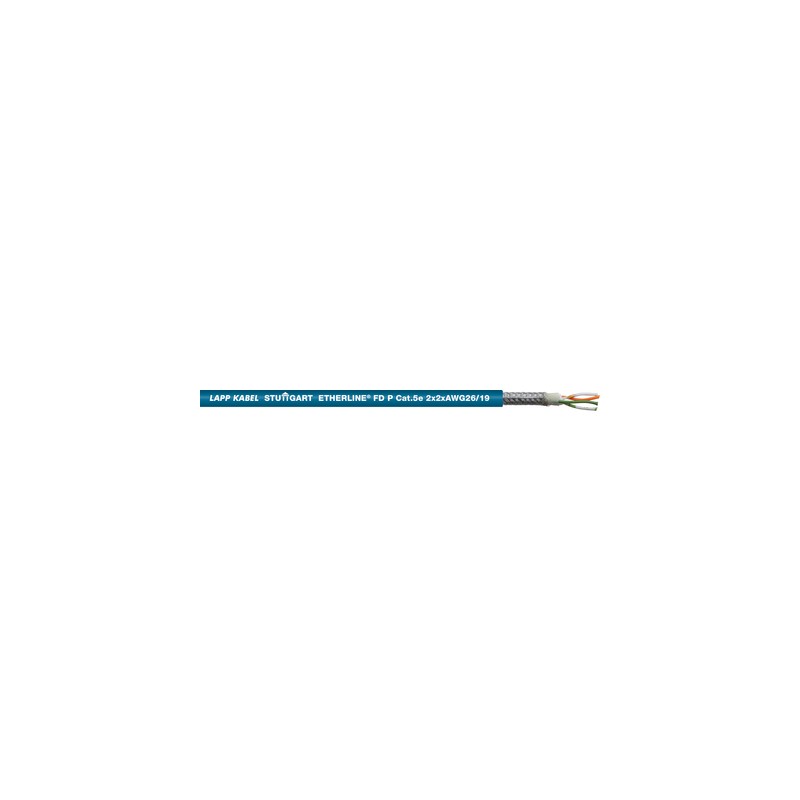

2170289 ETHERLINE FD P Cat.5e 2x2x26/19AWG LAPP Câble Ethernet catégorie 5e, classe D pour une utilisation e..

Avantages

• Communication parfaite entre le niveau capteur/actionneur et Internet
• Blindé contre les interférences
• Utilisable dans des locaux secs ou humides
• Utilisation industrielle
• Câbles avec gaine PUR: 1000 V UL - classe pour les installations proches des câbles de puissance

Applications

• 2 paires : 10/100 Mbit/s pour Ethernet industriel
• 4 paires : 10/100/1 000 Mbit/s pour Ethernet industriel
• Seulement pour applications en cordons patch (60 m max.)
• convient aux applications EtherCAT et EtherNet/IP
• Applications en chaînes porte-câbles

Particularités

• Blindage haute qualité contre les interférences électromagnétiques
• Gaine extérieure PUR hautement résistante aux huiles minérales et à l'abrasion
• Gaine extérieure sans halogène
• Câbles avec gaine PUR: 1000 V UL - classe pour les installations proches des câbles de puissance

Homologations / références de la norme

• Versions PUR : UL AWM Style 21576
• Non-propagateur de la flamme selon IEC 60332-1-2
• Sans halogène selon IEC 60754-1
  (quantité de gaz acides halogénés)
  Corrosivité des fumées selon IEC 60754-2
  (degré d'acidité)

Constitution du produit

• Brins en cuivre nu, 0,14 mm² (19x 0,10), (26AWG)
• Gaine intérieure : élastomère thermoplastique, sans halogène
• Version à 2 ou 4 paires
• Tresse de blindage en fils de cuivre étamé
• Gaine extérieure PUR
• Couleur : bleu d'eau (RAL 5021)

Classification ETIM 5

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• Pose fixe : 8 x diamètre extérieur
• Utilisation flexible : 15 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 1000 V
• Conducteur/blindage : 500 V

Impédance caractéristique

Plage de température

• câble avec gaine PUR
  Installation fixe : VDE -30 °C à +80 °C; UL/CSA -30 °C à +80 °C
  flexible : VDE -5 °C à +50 °C ; UL/CSA -5 °C à +80 °C
