2170240 UNITRONIC BUS EIB 2x2x0,8 LAPP Câble de bus avec gaine extérieure PVC

Applications

• Ce câble s'utilise dans le bâtiment pour les commandes décentralisées de l'éclairage, du chauffage, de la climatisation, de la ventilation, de la gestion d'énergie, des stores, du chronométrage, des systèmes de verrouillage, etc.
• Ce câble peut être posé en tubes, sur, dans et sous crépi, ou en caniveaux dans des locaux secs, humides ou mouillés
• Les installations EIB se constituent de capteurs = émetteurs d'instructions (par ex. barrières photoélectriques, interrupteurs, thermostats, systèmes infrarouge, anémomètres, minuteurs) et d'actionneurs = récepteurs d'instructions (par ex. moteurs, chauffage, ventilateurs, lampes, volets).
• La technologie KNX est issue de la fusion de trois normes de bus européennes : EIP, EHS (appareils électroménagers et électronique grand public) et Batibus (chauffage/ventilation/conditionnement d'air)

Particularités

• Transmission de données en série
• Le câble EIB a été testé à 4 kV (1 min) dans un bain d'eau

Constitution du produit

• Module blindé Conditions d'installation MSR sur base de Type J-Y(ST)Y par DIN VDE 0815
• UNITRONIC® BUS EIB: Brins en cuivre nu, 2x2x0,8 puissant : rouge et noir, isolation du conducteur blanc et jaune : PVC Gaine extérieure Feuille laminée de plastique : PVC, vert (RAL 6017)

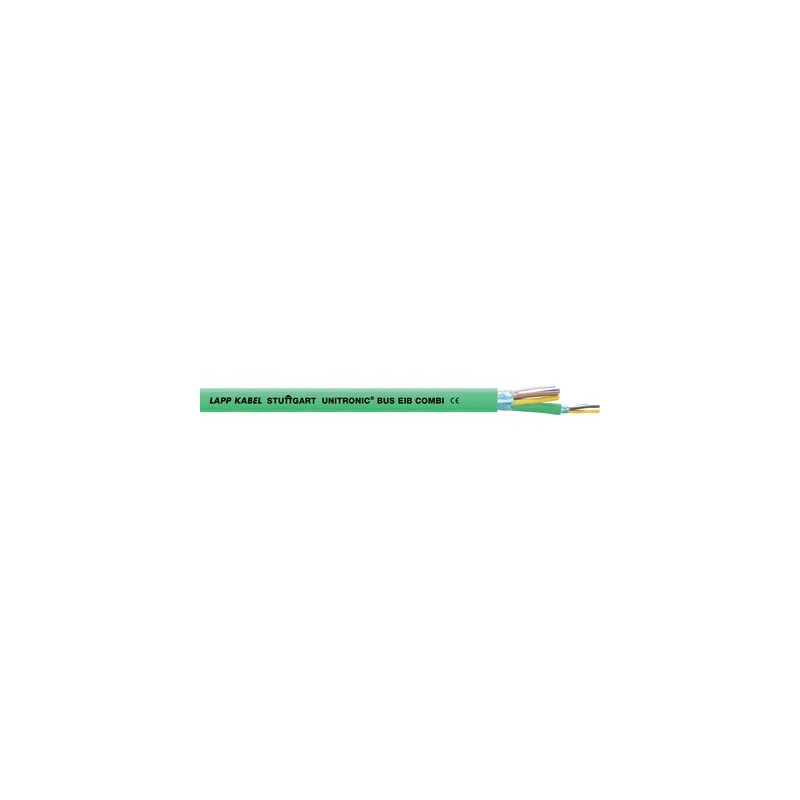

• UNITRONIC® BUS EIB COMBI: brins en cuivre nu isolation du conducteur puissante : PVC 2x2x0,8 : rouge et bleu, blanc et jaune 3x1,5 : marron, bleu, vert/jaune Gaine extérieure Feuille laminée de plastique : PVC, vert (RAL 6017)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Capacité mutuelle

• (800 Hz) max. 100 nF/km

Tension de service

• (pas pour des applications à courant fort)
  250 V

Résistance de l'âme

• (boucle) : 73,2 Ohm/km max.

Rayon de courbure minimum

• Pose fixe : 5 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 4000 V

Plage de température

• Pose fixe : -30°C à +70°C
