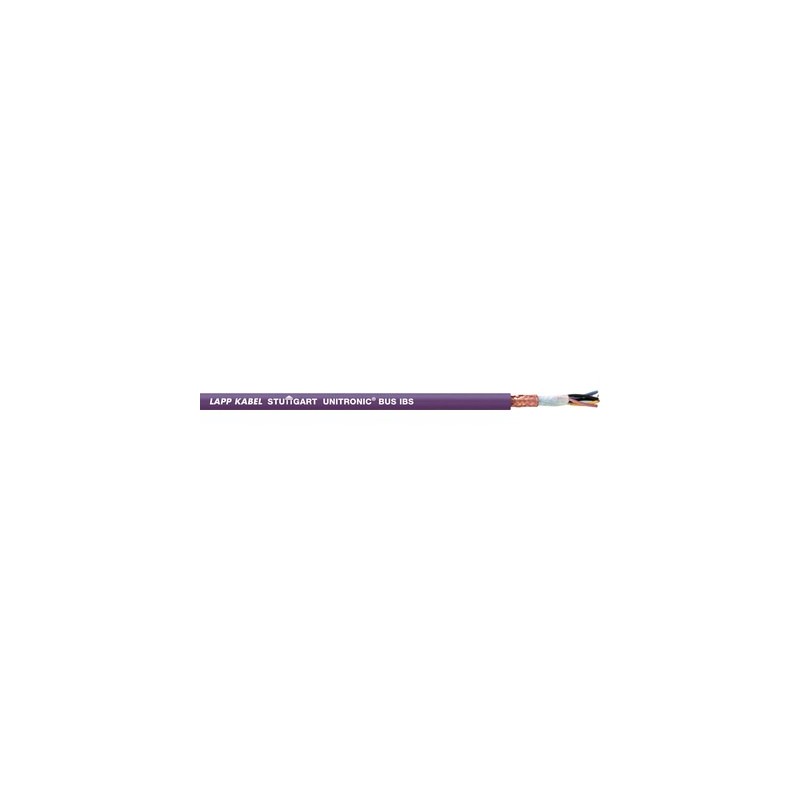

2170216 UNITRONIC BUS IBS FD P 3X2X0,25 LAPP Câbles INTERBUS pour applications très souples

Avantages

• Certifié par le INTERBUS CLUB

Applications

• Pour une utilisation en chaînes porte-câbles ou sur les machines mobiles en continu et sur les robots linéaires
• Locaux secs et humides
• Environnements industriels difficiles

Particularités

• Sans halogène
• Câble bus + Câble bus d'installation
• 500 kbit/s = max. 400 m (câble Bus de commande à distance)
• Max. 50 m (câble d'installation bus interstations)
• Gaine extérieure PUR résistante aux coupures, au cisaillement, aux huiles minérales et à l'abrasion due à une utilisation en chaîne porte-câbles

Homologations / références de la norme

• Selon la norme DIN EN 61158
• Non-propagateur de la flamme selon IEC 60332-1-2

Constitution du produit

• UNITRONIC® BUS IBS FD P : brin en cuivre nus très fins, code couleur des conducteurs selon DIN 47100 Gaine extérieure à tresse de blindage en cuivre : PUR, violet (RAL 4001)
• UNITRONIC®BUS IBS FD P COMBI: Âme multibrins nus isolation du conducteur : PE 3x2x0,25 : blanc/marron, vert/jaune, gris/rose 3x1,0 : rouge, bleu, vert/jaune étamé Gaine extérieure à tresse de blindage en cuivre : PUR, violet (RAL 4001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Capacité mutuelle

• (800 Hz) max. 60 nF/km

Tension de service

• (pas pour des applications à courant fort)
  250 V

Résistance de l'âme

• (boucle): max. 159,8 Ohm/km

Rayon de courbure minimum

• Utilisation flexible : 15 x diamètre extérieur

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.

Impédance caractéristique

• 100 Ohm

Plage de température

• Pose fixe : -40°C à +80°C
• En utilisation mobile : -30°C à +70°C
