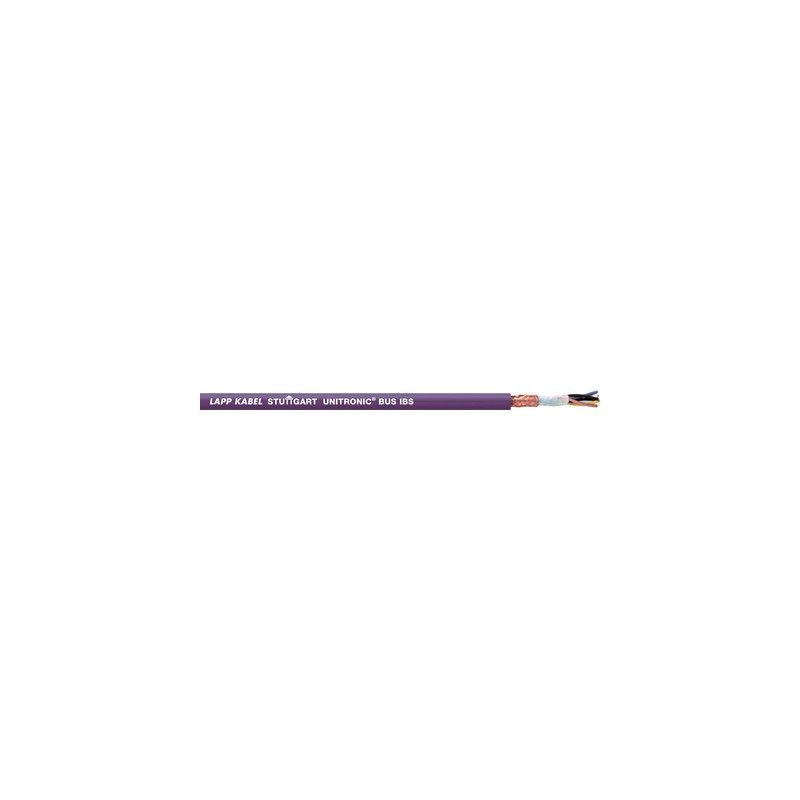

2170209 UNITRONIC BUS IBS A 3X2X0,22 LAPP Câbles INTERBUS pour pose fixe

Avantages

• Certifié par le INTERBUS CLUB

Applications

• Pose fixe

Particularités

• Câble IBS - pour pose fixe
• Câble bus + Câble bus d'installation
• Longueurs (maximales) de câble par segment de bus en fonction du débit :
  500 kbit/s = max. 400 m
• Sans halogène
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon la norme DIN EN 61158

Constitution du produit

• UNITRONIC®BUS IBSBrin en cuivre nu, isolation du conducteur : Gaine extérieure à tresse de blindage en cuivre PE : PVC, violet (RAL 4001)
• UNITRONIC®BUS IBS P COMBIBrin en cuivre nu, isolation du conducteur : Gaine extérieure à tresse de blindage en cuivre PE : PUR, violet (RAL 4001)
• UNITRONIC®BUS IBS Aidentique à UNITRONIC BUS IBS mais homologué UL/CSA

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Capacité mutuelle

• Flexible use: 10 x outer diameter

Tension de service

• (pas pour des applications à courant fort)
  250 V

Résistance de l'âme

• (boucle ): max. 186 Ohm/km

Rayon de courbure minimum

• Pose fixe : 8 x diamètre extérieur

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.

Impédance caractéristique

• 100 Ohm

Plage de température

• Pose fixe : -30°C à +80°C
• En utilisation mobile : -5°C à +70°C
